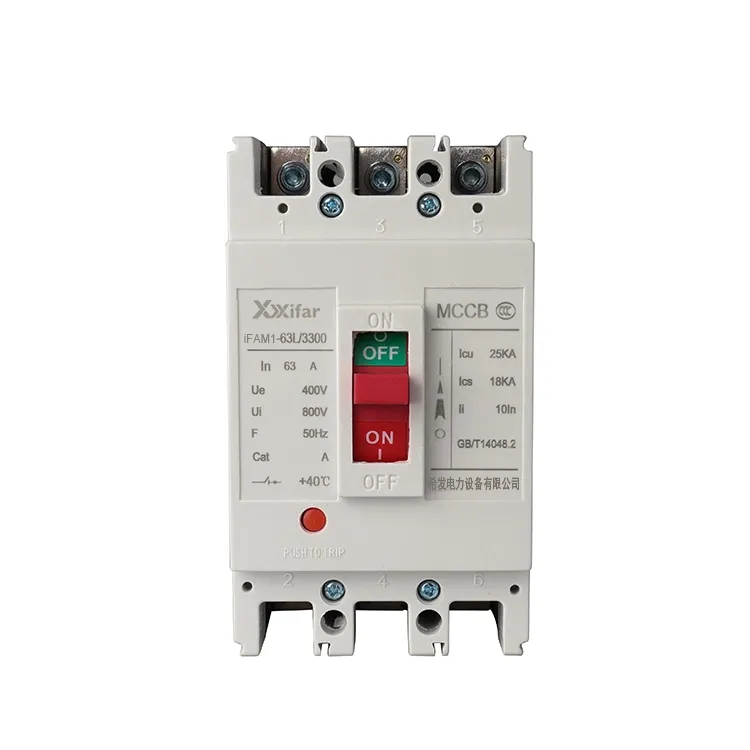

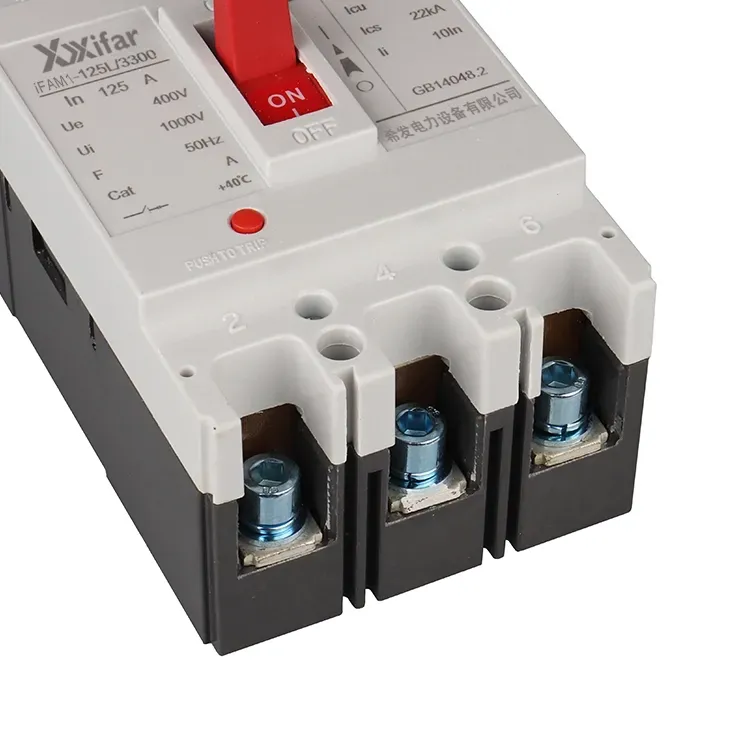

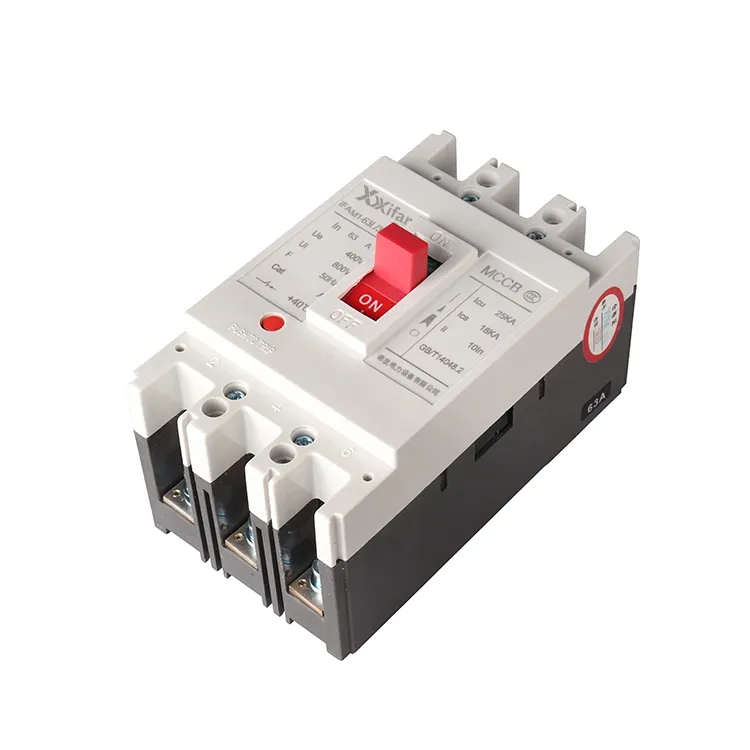

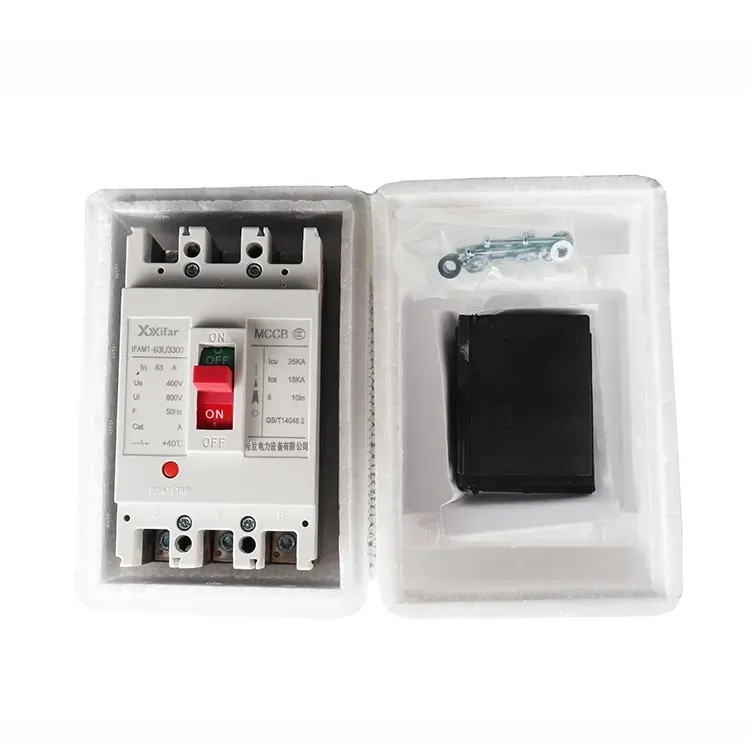

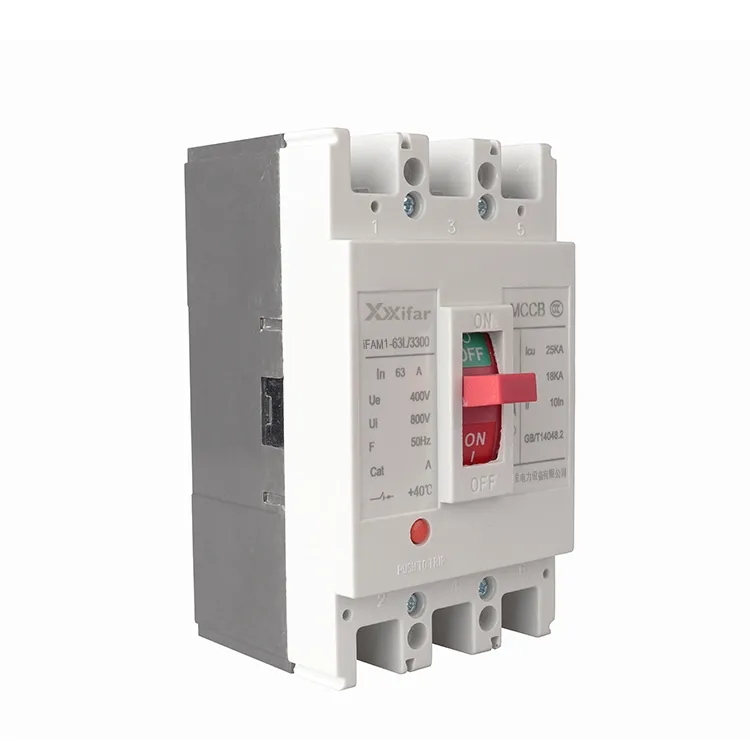

63a 3p odklopnik v oblikovanem ohišju

Načela delovanja odklopnikov v oblikovanem ohišju 63a 3p

(1) Zaznavanje toka in prekinitev

Znotraj odklopnika tokokroga 63a 3p z oblikovanim ohišjem zaznavni element spremlja tok, ki teče skozi tokokrog. Ko tok naraste nad vnaprej nastavljeno raven, ustvari magnetno silo, ki sproži sprožilni mehanizem. Povzroča hitro odpiranje kontaktov in prekinitev tokokroga, ki temelji na principu elektromagnetnega delovanja.

(2) Toplotna zaščita

V pogojih preobremenitve se toplotni element odklopnika tokokroga 63a 3p v oblikovanem ohišju segreje. Bimetalni trak se upogne, ko se temperatura poveča, kar nato sprosti sprožilni mehanizem in odklopi glavno vezje. To preprečuje pregrevanje in zmanjša nevarnost požara zaradi dolgotrajnega prekomernega toka.

(3) Podnapetost in sprožitev

Ko napajalna napetost pade pod določeno raven, armatura v podnapetostnem sprostilniku izpade, sproži sprožilni mehanizem in odpre tokokrog. Poleg tega, ko je sprožilna naprava pod napetostjo, njena armatura potegne in prav tako aktivira isti sprožilni mehanizem, s čimer prekine glavno vezje.

Glavne funkcije odklopnikov v oblikovanem ohišju 63a 3p

(1) Zaščita pred kratkim stikom

V primeru kratkega stika tok močno naraste na zelo visoko vrednost. Odklopnik tokokroga 63a 3p v oblikovanem ohišju se odzove skoraj v trenutku, kar odpre tokokrog za zaščito opreme pred močnimi električnimi obremenitvami.

(2) Zaščita pred preobremenitvijo

Če obremenitveni tok za določen čas preseže nazivno vrednost, se odklopnik tokokroga 63a 3p v oblikovanem ohišju samodejno sproži. Pomaga preprečiti pregrevanje in poškodbe napeljave in povezane opreme.

(3) Samodejni odklop

Kadar koli pride do napake, lahko odklopnik 63a 3p z oblikovanim ohišjem prekine napajanje brez ročnega posega. Poleg tega ima funkcija pomembno vlogo pri zaščiti opreme in osebja v električnem sistemu.

63a 3p odklopnik v oblikovanem ohišju Parameter:

Razlika med 63a 3p odklopnikom v oblikovanem ohišju in miniaturnimi odklopniki

1. Prekinitvena zmogljivost kratkega stika:

Obstaja jasna razlika v zmožnosti prekinitve napake. Odklopniki v oblikovanem ohišju 63a 3p običajno ponujajo končno prekinitveno zmogljivost od približno 36 kA do 120 kA pri 400 V, medtem ko so miniaturni odklopniki 63a 3p običajno ocenjeni v območju od 6 kA do 10 kA.

2. Nastavljivost zaščitnih karakteristik:

Z 63a 3p MCCB je mogoče zaščito pred preobremenitvijo in kratkim stikom nastaviti neodvisno, vrednosti izklopa pa je mogoče prilagoditi ročno. Elektronske sprožilne enote lahko nudijo celo večstopenjsko zaščito. V nasprotju s tem ima 63a 3p MCB fiksne zaščitne značilnosti, ki uporabljajo kombiniran termični magnetni mehanizem s standardnimi krivuljami B, C ali D, ki jih ni mogoče prilagoditi.

3. Namestitev in mehanska trdnost:

63a 3p odklopniki v oblikovanem ohišju so običajno nameščeni z vijaki, da se zagotovi varnejša povezava. Zaradi tega so primerni za aplikacije z močnejšim tokom in okolja z vibracijami. 63a 3p MCB so po drugi strani zasnovani za hitro namestitev na standardne 35 mm DIN tirnice, kar je priročno, vendar ponuja manjšo mehansko robustnost.

4. Tipične aplikacije:

63a 3p MCCB se pogosto uporabljajo v industrijskih sistemih za distribucijo električne energije, zaščiti motorjev in napajalnih tokokrogih na sekundarni ali terciarni ravni. Vendar pa so avtomatski odklopniki 63A 3P namenjeni predvsem končnim distribucijskim tokokrogom, kot so razsvetljava in vtičnice v stanovanjskih ali komercialnih napeljavah.
