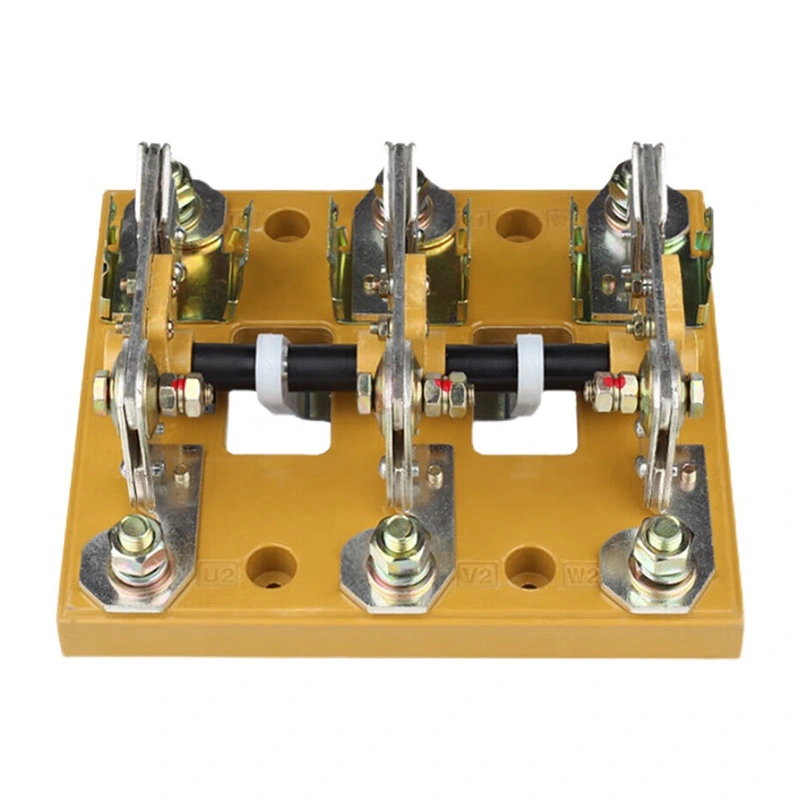

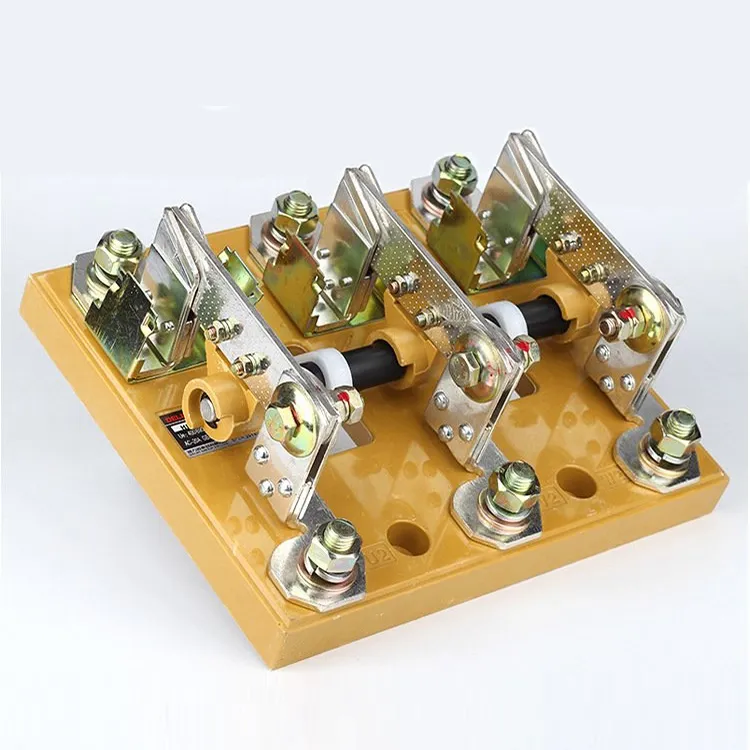

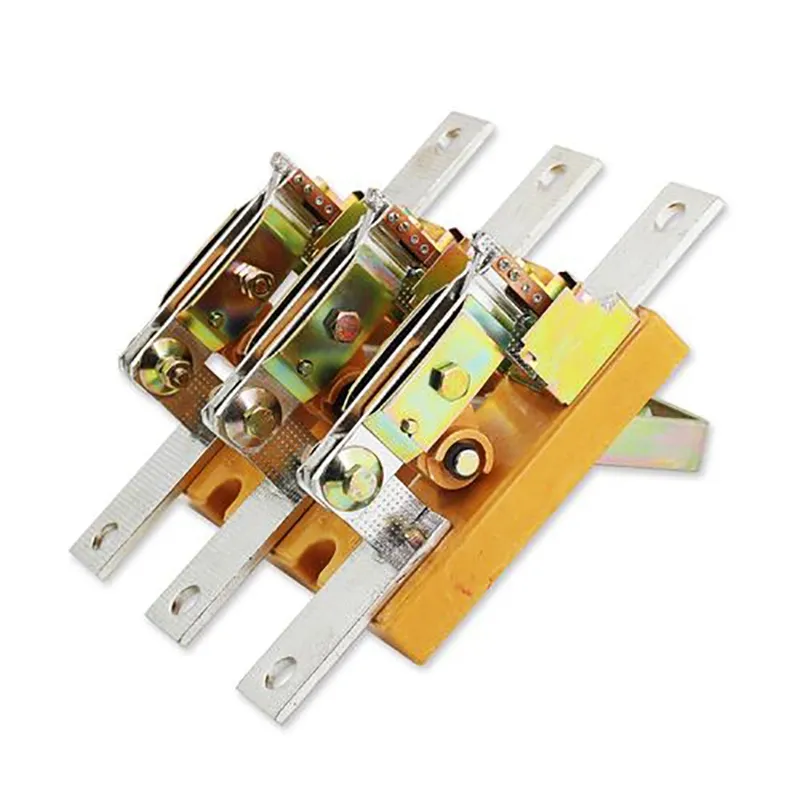

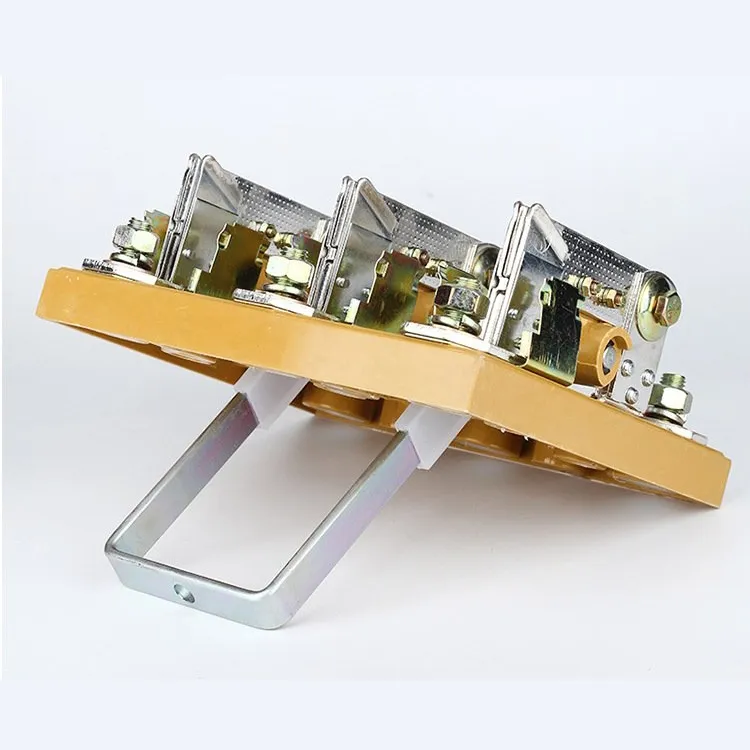

100 A 4-polno izolatorsko stikalo

Wenzhou XiFa Electric Power Equipment Co., Ltd je zanesljiva tovarna za proizvodnjo trdnih 100 amperskih 4-polnih izolatorskih stikal. Podjetje uporablja epoksi smolo ali duroplastiko kot izolacijski material, ki zagotavlja učinkovito izolacijo med prevodnimi deli in preprečuje kratke stike med fazami. Kontakt je lahko visokoprevodni baker ali posrebrena bakrova zlitina, ki zagotavlja zanesljivo povezavo in odklop vezja, pri čemer posrebrenje zmanjša odpornost, segrevanje in oksidacijo. Poleg tega bo tehnična ekipa za vsako prodano 4-polno ločilno stikalo s 100 amperi odgovorila na vprašanja strank v 24 urah.

Pošlji povpraševanje

Opis izdelka

100-ampersko 4-polno ločilno stikalo je električna stikalna naprava, namenjena odklopu tokokrogov in prekinitvi napajanja. Sestavljen je iz štirih ločenih polov, vključno z dvema vhodnima in dvema izhodnima priključkoma. Z zagotavljanjem zanesljivega odklopa 100-ampersko 4-polno ločilno stikalo zagotavlja varnost osebja in opreme.

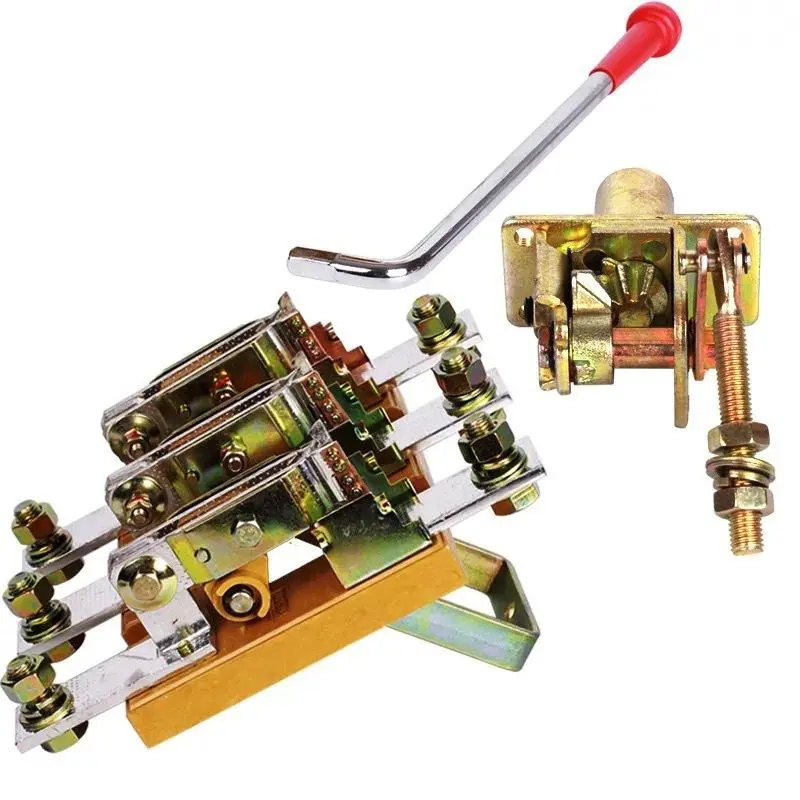

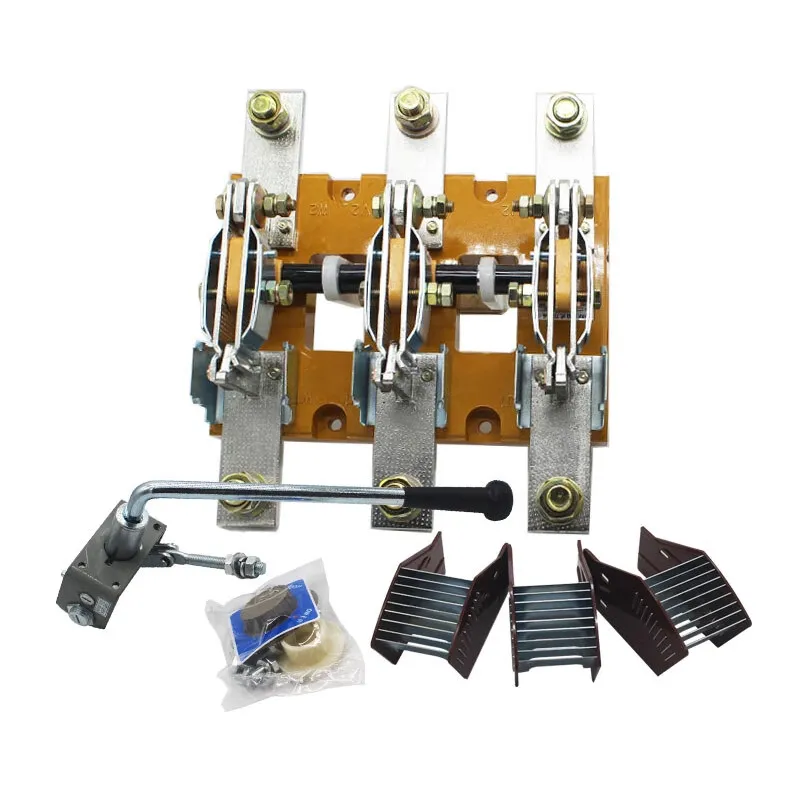

100-ampersko 4-polno ločilno stikalo je običajno sestavljeno iz treh glavnih delov: ohišja, pogonskega mehanizma in električnih komponent. Ohišje je izdelano iz izolacijskih materialov, ki preprečujejo uhajanje toka in električni udar. Delovni mehanizem omogoča ročno odpiranje ali zapiranje stikala, medtem ko električne komponente vključujejo poli, priključne sponke in druge prevodne elemente.

Pogoste uporabe 4-polnega ločilnega stikala 100 A:

1. Napajalni sistemi: 100-ampersko 4-polno izolatorsko stikalo, ki se pogosto uporablja v transformatorskih postajah in distribucijskih omrežjih, odklopi ali preusmeri pretok moči, kar pomaga ohranjati varno in stabilno delovanje omrežja.

2. Industrijske instalacije: 100-ampersko 4-polno ločilno stikalo, ki se uporablja v sistemih za krmiljenje strojev in avtomatizacijo, zagotavlja varen odklop napajanja med vzdrževanjem, kar zagotavlja zaščito delavcev in opreme.

3.Prometni sistemi: V železnicah, podzemnih železnicah in drugi prometni infrastrukturi se stikalo uporablja za izolacijo električnih tokokrogov, kar zagotavlja varnost potnikov, osebja in opreme.

100 Amp 4 Pole Isolator Switch

Proizvodni parameter:

l. (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrična trdnost (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Delovni tok le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Moč motorja (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Vklopna in prekinitvena zmogljivost
lcn (A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm (A Rms) AC23B 400 V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (najvišja vrednost KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mehanska življenjska doba (krat)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Električna življenjska doba (krat)
Ue=660V Nazivni tok le
COS∮=0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮=0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮=0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Teža (kg)
3 poli	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 poli	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Delovni navor (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

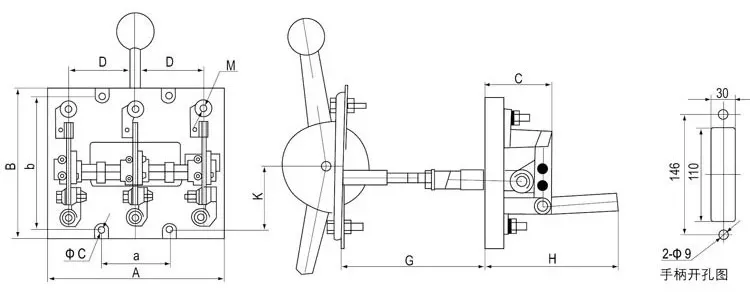

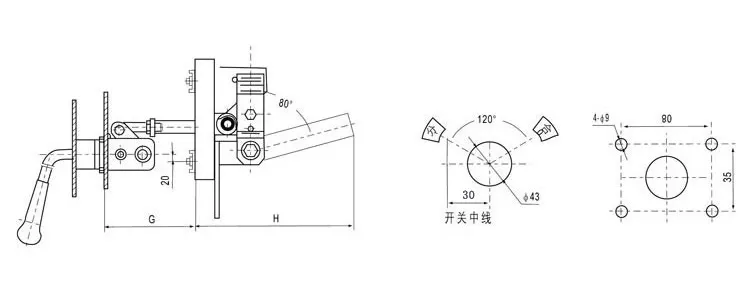

Vrsta		Velikost okvirja (mm)						Velikost namestitve (mm)
Vrsta		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

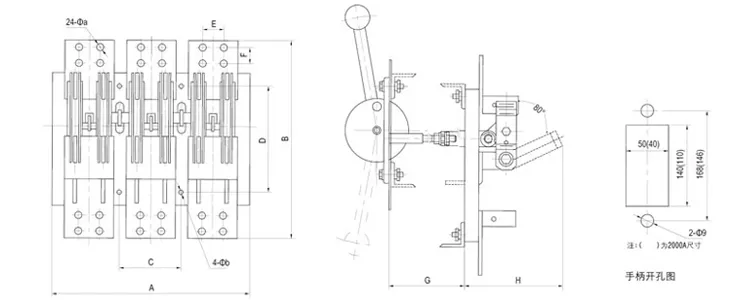

Vrsta	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

100 Amp 4 Pole Isolator Switch

Pogosta vprašanja o proizvodnji:

V: Kaj je 4-polno ločilno stikalo 100 A?

O: To je ročno stikalo, namenjeno varnemu odklopu štirižilnega sistema, običajno trifaznega plus nevtralnega, od napajanja. Ocenjen na 100 amperov zagotavlja vidno in zanesljivo izolacijsko točko za vzdrževanje in varnostne namene.

V: Kako se 4-polno ločilno stikalo 100 A razlikuje od 3-polnega ločilnega stikala 100 A?

O: 3-polni izolator odklopi samo trifazne vode. 4-polni izolator hkrati odklopi tri faze in nevtralno napeljavo, kar zagotavlja popolno izolacijo tokokroga. To zmanjša nevarnost pretoka preostalega toka in zagotavlja večjo varnost v določenih aplikacijah.

V: Katere so glavne prednosti uporabe 100A 4-polnega ločilnega stikala?

O: Ključne prednosti vključujejo popolno odklop faz in nevtralnega toka, kompaktno zasnovo, ki prihrani prostor, enostavno namestitev in visoko zanesljivost. Zagotavlja jasno, vidno prelomno točko, ki poveča varnost med vzdrževanjem.
