Kako tokovni transformator ničelnega zaporedja CT tipa krof izboljša zaščito pred napako na zemlji

Povzetek članka: A CT tokovni transformator z ničelnim zaporedjemje pomembna komponenta zaznavanja za odkrivanje ozemljitvenih napak, tokov uhajanja in nenormalnosti izolacije v električnih sistemih. S toroidnim jedrom, ki obdaja vodnike, lahko zazna preostali tok, ki nastane, ko vektorska vsota faznih tokov ni več enaka nič. Ta članek pojasnjuje načelo delovanja, konstrukcijo, tehnične lastnosti, aplikacije, vidike izbire in zakaj je zanesljiva kakovost izdelave pomembna za sodobne sisteme za zaščito električne energije.

Kazalo

1. Kaj je tokovni transformator z ničelnim zaporedjem CT?
2. Kako deluje CT z ničelnim zaporedjem tipa krof?
3. Katere so ključne konstrukcijske značilnosti?
4. Katere tehnične specifikacije naj kupci upoštevajo?
5. Kje se običajno uporablja CT z ničelnim zaporedjem?
6. Kako izbrati pravi CT z ničelnim zaporedjem?
7. Katere so glavne prednosti?
8. Pogosta vprašanja o CT tokovnem transformatorju z ničelnim zaporedjem
9. Zaključek

Kaj je tokovni transformator z ničelnim zaporedjem CT?

Za inženirje elektrotehnike in strokovnjake za distribucijo električne energije je natančno zaznavanje preostalega toka bistvenega pomena za prepoznavanje napak, preden se razvijejo v poškodbe opreme, nevarnost požara ali nepričakovane prekinitve napajanja. ACT tokovni transformator z ničelnim zaporedjemje posebej zasnovan za ta namen.

Za razliko od običajnega tokovnega transformatorja, ki primarno meri tok, ki teče skozi posamezni prevodnik, CT z ničelnim zaporedjem spremlja kombinirani magnetni učinek več prevodnikov, ki potekajo skozi njegovo toroidno jedro. V normalnih trifaznih pogojih je vektorska vsota faznih tokov približno nič. Ko pride do puščanja ali ozemljitvene napake, se razvije neravnovesje, ki ustvari merljiv tok ničelnega zaporedja.

Glede na informacije o izdelku, ki jih je posredovalXiFa, njegov CT z ničelnim zaporedjem uporablja toroidno jedro in sekundarno navitje ter je zasnovan za aplikacije, vključno z zaščito pred napako na zemlji, zaznavanjem uhajalnega toka, nadzorom izolacije in relejno zaščito. Izdelek je primeren za napajalne sisteme 50 Hz in različne konfiguracije nevtralne točke.

Za kupce, ki iščejo tokovni transformator z ničelnim zaporedjem CT, je pred izbiro modela pomembno razumevanje električnega principa in fizične konstrukcije.

Kako deluje CT z ničelnim zaporedjem tipa krof?

Načelo delovanja temelji na magnetnem ravnotežju prevodnikov, ki gredo skozi odprtino CT. V zdravem trifaznem tokokrogu se tokovi običajno uravnotežijo, tako da nastali magnetni tok znotraj toroidnega jedra ostane zelo majhen.

Ko pride do okvare izolacije ali uhajanja ozemljitve, del toka ubere nenamerno pot do ozemljitve. Sedanje ravnotežje je torej porušeno. Nastali preostali magnetni tok inducira sekundarni signal, ki se lahko prenese na zaščitni rele, nadzorni instrument ali drugo nadzorno opremo.

Poenostavljen postopek odkrivanja je mogoče razumeti na naslednji način:

1. Fazni vodniki potekajo skozi toroidno jedro CT.
2. CT nenehno zaznava kombinirano magnetno polje.
3. Tokovno neravnovesje povzroči tok ničelnega zaporedja.
4. Sekundarno navitje ustvari ustrezen električni signal.
5. Zaščitni sistem ovrednoti signal.
6. Če je prednastavljeni zaščitni prag presežen, lahko rele sproži alarm ali prekine tokokrog.

Ta ureditev zagotavlja praktično metodo za odkrivanje relativno majhnih preostalih tokov brez potrebe po običajnem CT na vsakem posameznem prevodniku.

Katere so ključne konstrukcijske značilnosti?

Učinkovitost CT ničelnega zaporedja tipa krof je močno odvisna od njegovega magnetnega jedra, navitja, izolacijskega sistema, ohišja in natančnosti izdelave. XiFa navaja, da njihov izdelek uporabljabakreno lakirano žico brez kisikaza navijanje in visoko prepustne pločevine iz silicijevega jekla za magnetno jedro. Te izbire materialov so namenjene podpiranju električne prevodnosti, mehanske trdnosti in občutljivosti na majhne tokove ničelnega zaporedja.

Toroidno magnetno jedro

Krožno jedro ustvarja zaprto magnetno pot okoli vodnikov. Visoka magnetna prepustnost pomaga CT-ju, da se učinkovito odzove na relativno majhne preostale tokove.

Sekundarno navitje

Sekundarno navitje pretvori zaznani magnetni tok v uporaben električni signal za zaščito in nadzorno opremo. Kakovost navijanja neposredno vpliva na doslednost signala in dolgoročno zanesljivost.

Izolacija in inkapsulacija

Struktura izdelka lahko vključuje ohišje iz epoksi smole ali silikonske gume. Takšna zaščita pomaga izboljšati odpornost proti vlagi in onesnaženju okolja, kar je še posebej pomembno v okoljih za distribucijo električne energije.

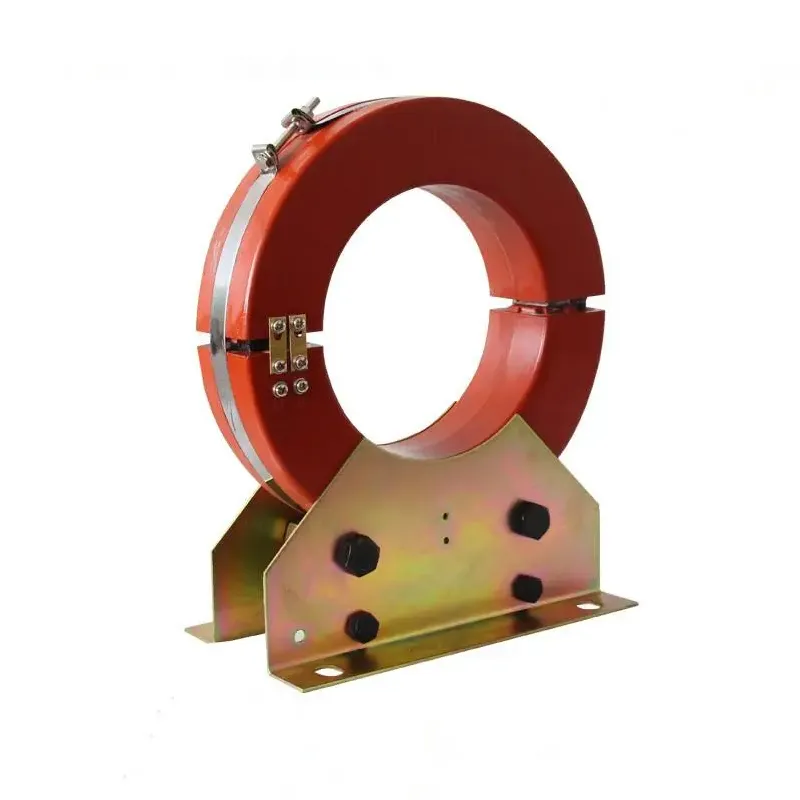

Možnosti Solid-Core in Split-Core

Zahteve za namestitev so lahko različne. Zasnove s polnim jedrom na splošno zahtevajo, da se kabli napeljejo skozi CT pred priključitvijo, medtem ko so lahko konfiguracije z deljenim jedrom uporabne za projekte naknadne opremljanja, kjer je odklop obstoječih vodnikov nezaželen.

Katere tehnične specifikacije naj kupci upoštevajo?

Izbira CT nikoli ne sme biti odvisna samo od fizičnega premera. Električno združljivost, zahteve za releje, razporeditev vodnikov in pogoje namestitve je treba oceniti skupaj.

Proizvajalčeve objavljene specifikacije navajajo več modelov LXK, vključno z različicami Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 in Φ240, z različnimi kombinacijami relejev, povezav, vrednosti lestvice in primarnega toka. Kupci morajo pred oddajo naročila potrditi natančno konfiguracijo pri proizvajalcu.

Kje se običajno uporablja CT z ničelnim zaporedjem?

Zaradi zmožnosti zaznavanja preostalega toka je ta vrsta CT uporabna v številnih aplikacijah električne zaščite. Lahko se integrira v zaščitne sisteme, kjer je pomembno zgodnje odkrivanje uhajanja ali ozemljitvenih napak.

• Zaščita pred zemeljskim stikom:Zazna preostali tok, povezan z napakami na zemlji.
• Nadzor uhajanja toka:Pomaga prepoznati nenormalne tokovne poti.
• Nadzor izolacije:Podpira prepoznavanje poslabšanih izolacijskih pogojev.
• Sistemi za distribucijo električne energije:Zagotavlja informacije o preostalem toku za zaščitne releje.
• Pametna omrežja:Lahko se integrira v inteligentne nadzorne in zaščitne sisteme.
• Industrijska oprema:Pomaga pri nadzoru električne opreme, kjer je potrebno stalno odkrivanje napak.
• Gradnja električnih omrežij:Podpira električno varnost in zaščito distribucije.
• Železniški tranzitni sistemi:Lahko se vključi v specializirane električne nadzorne sisteme.

XiFa posebej opredeljuje pametna omrežja, železniški tranzit, gradbene električne sisteme in spremljanje industrijske opreme med področji uporabe svojih izdelkov CT z ničelnim zaporedjem.

Kako izbrati pravi CT z ničelnim zaporedjem?

Za ekipe za nabavo izbira pravega modela vključuje več kot preprosto izbiro največjega razpoložljivega jedra. Sistematična ocena lahko zmanjša težave z združljivostjo in izboljša učinkovitost namestitve.

1. Preverite razporeditev kablov.Potrdite število in razporeditev vodnikov, ki bodo šli skozi odprtino CT.
2. Izmerite zahtevano zaslonko.Prepričajte se, da notranji premer zagotavlja dovolj prostora za obstoječe kable.
3. Potrdite zaščitni rele.Značilnosti izhoda CT in releja morajo biti združljive.
4. Preverite električni sistem.Preverite frekvenco, nevtralno konfiguracijo, način ozemljitve in druge sistemske zahteve.
5. Ocenite okolje namestitve.Vlaga, onesnaženje, temperatura in razpoložljiv prostor za namestitev lahko vplivajo na ustrezno konstrukcijo.
6. Upoštevajte zahteve za naknadno vgradnjo.Zasnove z razdeljenim jedrom lahko zagotovijo večjo priročnost, ko obstoječih kablov ni mogoče preprosto odklopiti.
7. Preverite kakovost proizvajalca.Pred množično nabavo je treba upoštevati material jedra, materiale za navijanje, izolacijo, preskusne postopke in doslednost proizvodnje.

Za mednarodne kupce, ki nabavljajo pri kitajskem proizvajalcu ali dobavitelju, je treba pred nakupom pridobiti tehnično dokumentacijo in potrditev modela. To je še posebej pomembno, ko bo CT integriran v večji zaščitni sistem.

Katere so glavne prednosti?

Pravilno izbran CT ničelnega zaporedja tipa krof lahko zagotovi več praktičnih prednosti za električne zaščitne sisteme:

• Visoka občutljivost:Ustrezno magnetno jedro lahko pomaga zaznati majhne preostale tokove.
• Kompaktna struktura:Toroidna konfiguracija se lahko učinkovito prilega obstoječim vodnikom.
• Nevsiljivo zaznavanje:Zaznavanje toka se doseže brez postavitve primarnega navitja v serijo z vezjem.
• Integracija zaščite:Sekundarne signale je mogoče povezati z zaščitnimi releji in nadzorno opremo.
• Prilagodljiva namestitev:Razpoložljive konstrukcijske možnosti lahko sprejmejo različne scenarije namestitve.
• Širok obseg uporabe:Primerno za industrijska, komercialna, infrastrukturna in distribucijska okolja.

Zasnova izdelka XiFa združuje toroidno jedro s sekundarnim navitjem in zaščitnim ohišjem, medtem ko navedena izbira materiala poudarja prevodnost, mehansko trdnost in magnetno občutljivost.

Pogosta vprašanja o CT tokovnem transformatorju z ničelnim zaporedjem

Za kaj se uporablja CT tokovni transformator z ničelnim zaporedjem?

Uporablja se predvsem za zaznavanje ničelnega zaporedja ali preostalega toka, ki ga povzročajo ozemljitvene napake, tokovi uhajanja in težave z izolacijo. Nastali signal se lahko dovaja zaščitnim relejem ali nadzorni opremi.

Kako krofni CT zazna ozemljitveno napako?

Prevodniki potekajo skozi toroidno jedro. V uravnoteženih pogojih se njihovi magnetni učinki v veliki meri izničijo. Ozemljitvena napaka povzroči neravnovesje, ki proizvaja preostali magnetni tok, ki ga CT pretvori v sekundarni električni signal.

Katere velikosti jeder so na voljo?

Referenčne informacije o izdelku XiFa navajajo modele LXK s konfiguracijami Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 in Φ240. Natančne specifikacije je treba preveriti glede na izbrani model in uporabo zaščite.

Ali se lahko CT ničelnega zaporedja uporablja za projekte naknadne opremljanja?

ja Strukture s polnim in deljenim jedrom izpolnjujejo različne zahteve glede namestitve. Zasnova z deljenim jedrom je lahko ugodna, če obstoječih kablov med namestitvijo ni mogoče odklopiti.

Kaj moram navesti, ko zahtevam ponudbo?

Ekipe za nabavo bi morale v idealnem primeru zagotoviti zahtevano odprtino jedra, sistemsko frekvenco, razporeditev vodnikov, model releja, način povezave, zahteve za primarni tok, okolje namestitve in količino. Zagotavljanje teh podrobnosti pomaga kitajskemu proizvajalcu ali dobavitelju, da učinkoviteje priporoči združljivo konfiguracijo.

Zaključek

A CT tokovni transformator z ničelnim zaporedjemzagotavlja osredotočen in praktičen pristop k zaznavanju diferenčnega toka, zaradi česar je dragocen za zaščito pred napako na zemlji, nadzor uhajanja, nadzor izolacije in inteligentno električno zaščito. Njegovo toroidno jedro, sekundarno navitje, izolacijska struktura in konfiguracija namestitve vplivajo na delovanje sistema. Objavljene informacije o izdelku XiFa poudarjajo visoko prepustno silicijevo jeklo, bakreno emajlirano žico brez kisika, več velikosti jeder LXK in združljivost z napajalnimi sistemi 50 Hz.

Če nabavljate zanesljivoCT tokovni transformator z ničelnim zaporedjemza nov projekt distribucije električne energije, zaščitni sistem ali aplikacijo za naknadno vgradnjo,kontaktirajte nasna XiFa, da bi razpravljali o vaših tehničnih zahtevah, izbiri modela in ponudbi. Če vnaprej zagotovite sistemske parametre, lahko pospešite ujemanje izdelkov in nabavo.
