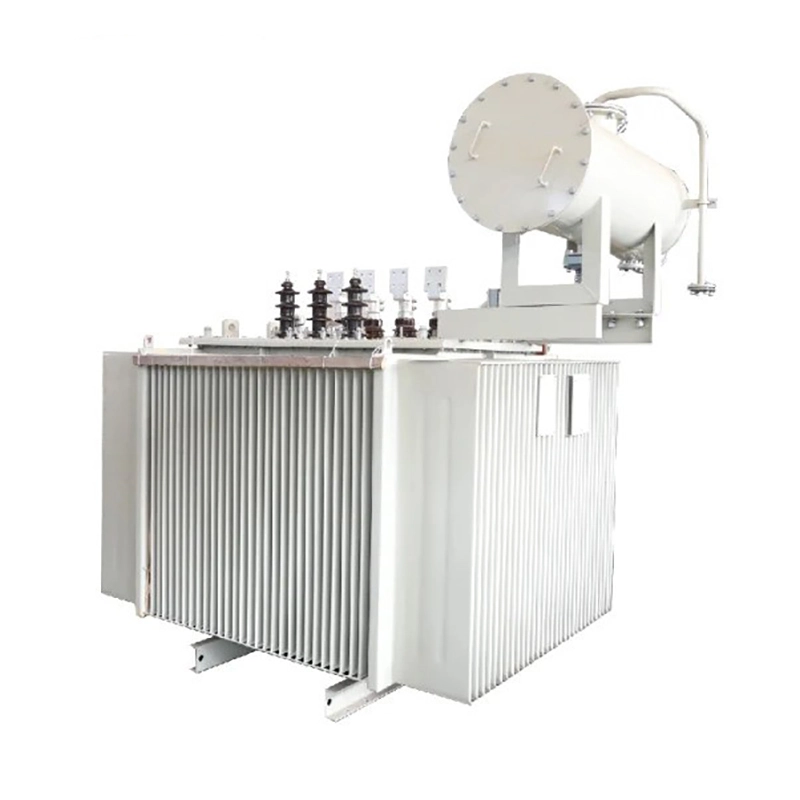

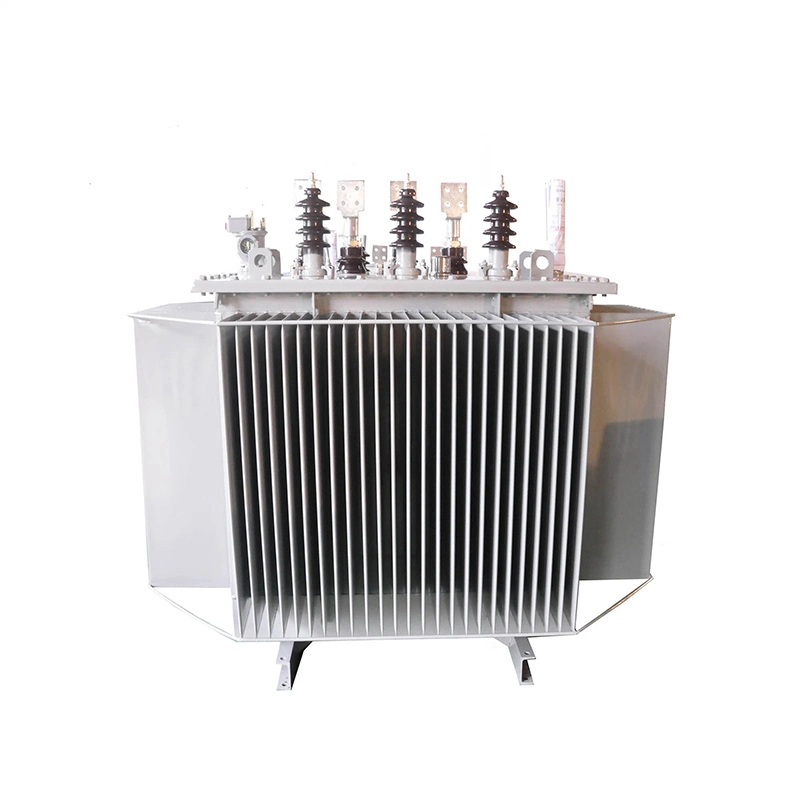

22kv močnostni transformator 1000kva oljni

Jedro 22kv močnostnega transformatorja 1000kva, potopljenega v olje, je izdelano iz hladno valjanega feritnega magnetnega jedra z visoko magnetno absorpcijo zrnatosti. Jedro je s polno nagnjeno spojno strukturo laminiranih jeder. Jedrni steber ima večnivojski stopničast krožni prerez, jarem in jedro pa imata enako površino prečnega prereza.

22kv močnostni transformator 1000kva, potopljen v olje, ima rezervoar za olje, potopljen v olje, sestavljen iz valovitih sten. Notranjost je prevlečena z barvo, odporno proti prahu, plast barve pa je močna. Valovito hladilno telo ima hladilni učinek in njegova žilavost lahko kompenzira spremembe teže transformatorskega olja, ki jih povzroči regulacija temperature okolja.

Zato zaprti transformator nima rezervoarja za olje, kar zmanjšuje skupno relativno višino transformatorja. Ko je 22kv močnostni transformator 1000kva potopljen v olje zapakiran, je sprejeta tehnologija obdelave vakuumskega polnjenja z oljem, ki popolnoma odstrani vlago v transformatorju in transformatorsko olje ne pride v stik z zrakom.

To učinkovito preprečuje, da bi voda in kisik vstopila v transformator in povzročila nenehno slabšanje izolacije transformatorja. Transformatorsko olje se verjetno stara, zato ni potrebe po rednem testiranju vzorcev olja.

22kv močnostni transformator 1000kva oljno potopljen tehnični parameter:

Zakaj je železno jedro 22kv močnostnega transformatorja 1000kva oljno potopljeno ozemljeno?

Ko močnostni transformator deluje normalno, mora imeti železno jedro zanesljivo ozemljitveno točko. Brez ozemljitve bi lebdeča napetost med železnim jedrom in tlemi povzročila občasno okvarjeno razelektritev med železnim jedrom in tlemi. Ko je železno jedro ozemljeno samo na eni točki, je odpravljena možnost oblikovanja lebdečega potenciala na železnem jedru. Če pa ima železno jedro več kot eno ozemljitveno točko, bo neenakomeren potencial med železnimi jedri tvoril krožni tok med ozemljitvenima točkama, kar bo povzročilo pregrevanje na več ozemljitvenih točkah železnega jedra. To lahko privede do večtočkovne ozemljitvene napake, kjer pride do kratkega stika v železnem jedru, kar povzroči povečano izgubo železa, kar resno vpliva na zmogljivost in normalno delovanje transformatorja in lahko celo povzroči izklop zaradi močnega delovanja plina.

Zažgano in stopljeno lokalno železno jedro lahko povzroči kratek stik med železnimi čipi, kar poveča izgubo železa in resno vpliva na zmogljivost in normalno delovanje transformatorja, kar zahteva zamenjavo silicijevih jeklenih plošč železnega jedra za popravilo. Zato 22kv močnostni transformator 1000kva potopljen v olje ne sme imeti več ozemljitvenih točk; lahko ima in mora imeti samo eno ozemljitveno točko.
