Ker postajajo električni distribucijski sistemi vse bolj zapleteni, sta natančno merjenje napetosti in zanesljiva zaščita pomembnejša kot kdaj koli prej. A13,8 kv enofazni potencialni transformator v transformatorski postajiima ključno vlogo pri zagotavljanju natančne transformacije napetosti za sisteme merjenja, nadzora, relejne zaščite in avtomatizacije.
XiFaspecializirano za zagotavljanje visoke kakovosti13,8 kv enofazni potencialni transformator v transformatorski postajirešitve, zasnovane za sodobna komunalna omrežja, industrijske transformatorske postaje, objekte za obnovljivo energijo in infrastrukture za distribucijo električne energije. Ta članek raziskuje delovna načela, konstrukcijo, prednosti, tehnične specifikacije, aplikacije, premisleke o namestitvi in zahteve glede vzdrževanja teh bistvenih komponent transformatorske postaje.
Potencialni transformator (PT), imenovan tudi napetostni transformator (VT), je instrumentalni transformator, zasnovan za znižanje visokih ravni primarne napetosti na standardizirane nizke sekundarne napetosti, primerne za merilne instrumente, zaščitne releje, sisteme SCADA in opremo za spremljanje.

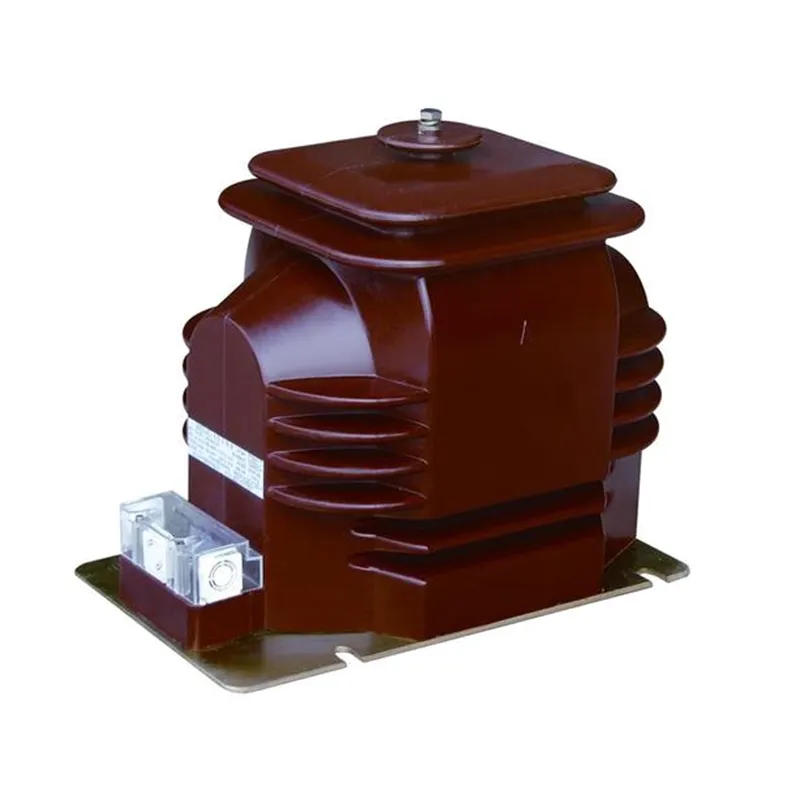

A 13,8 kv enofazni potencialni transformator v transformatorski postajiposebej pretvori srednjenapetostne napetosti elektroenergetskega sistema okoli 13,8 kV v varne in merljive izhode, kot so 120 V, 110 V ali druge standardizirane vrednosti.
Ti transformatorji zagotavljajo električno izolacijo med visokonapetostnimi tokokrogi in nizkonapetostnimi krmilnimi sistemi, hkrati pa ohranjajo visoko merilno natančnost.
Načelo delovanja temelji na elektromagnetni indukciji. Ko je primarno navitje priključeno na omrežje 13,8 kV, se v jedru transformatorja ustvari magnetni tok.
Ta magnetni tok inducira sorazmerno napetost v sekundarnem navitju glede na razmerje ovojev med primarnim in sekundarnim navitjem.
Nastali nizkonapetostni signal lahko varno napaja:
Z natančno reprodukcijo valovne oblike primarne napetosti transformator omogoča zanesljivo spremljanje in zaščito v celotni transformatorski postaji.
Visokokakovosten potencialni transformator 13,8 kV je sestavljen iz več kritičnih komponent, ki zagotavljajo varnost delovanja in natančnost merjenja.
| Komponenta | funkcija |
|---|---|
| Primarno navitje | Priključen neposredno na srednjenapetostni sistem |
| Sekundarno navitje | Zagotavlja zmanjšano izhodno napetost za instrumente |
| Magnetno jedro | Učinkovito prenaša magnetni tok |
| Izolacijski sistem | Zagotavlja dielektrično trdnost in varnost |
| Ohišje iz porcelana ali polimera | Ščiti notranje komponente pred vplivi okolja |
| Montaža terminala | Zagotavlja varne električne povezave |
| Ozemljitvena struktura | Izboljša varnost delovanja |
Vrhunski proizvajalci, kot je XiFa, uporabljajo napredne izolacijske materiale in tehnike natančnega navijanja za povečanje zanesljivosti in življenjske dobe.
Čeprav se specifikacije razlikujejo glede na zahteve projekta, so naslednji parametri običajno najdeni v aplikacijah za transformatorske postaje.
| Parameter | Tipična vrednost |
|---|---|
| Nazivna napetost | 13,8 kV |
| Vrsta faze | Enofazni |
| Pogostost | 50Hz / 60Hz |
| Sekundarna napetost | 120V, 110V ali po meri |
| Razred natančnosti | 0,2, 0,5, 1,0 |
| Raven izolacije | V skladu s standardi IEC/ANSI |
| Namestitev | Na prostem ali v zaprtih prostorih |
| Metoda hlajenja | Naravno zračno hlajenje |
| Zaščitni razred | Dizajn, odporen na vremenske vplive |
Potencialni transformatorji zagotavljajo zelo natančno skaliranje napetosti, kar omogoča natančno merjenje in analizo sistema.
Zaščitni releji so odvisni od natančnih vhodov napetosti, da hitro in natančno zaznajo nenormalne pogoje delovanja.
Z izolacijo merilne opreme od visokonapetostnih tokokrogov PT znatno zmanjšajo električne nevarnosti.
Stalno spremljanje napetosti izboljšuje operativno ozaveščenost in podpira programe preventivnega vzdrževanja.
Visokokakovostni izolacijski sistemi in trpežna ohišja omogočajo desetletja zanesljivega delovanja.
Sodobne transformatorske postaje so vedno bolj odvisne od digitalnih sistemov za spremljanje in avtomatizacijo, ki zahtevajo natančne podatke o napetosti.
Enofazni potencialni transformator 13,8 kV se pogosto uporablja v številnih sektorjih.
Kjer koli je potrebno natančno merjenje napetosti in zaščita, imajo ti transformatorji ključno vlogo.
Izbira pravilnega PT zahteva natančno oceno več inženirskih dejavnikov.
Prepričajte se, da transformator ustreza nazivni sistemski napetosti in zahtevam glede izolacije.
Aplikacije za merjenje prihodkov običajno zahtevajo višje razrede točnosti kot splošni nadzorni sistemi.
Izračunajte skupno priključno obremenitev iz števcev, relejev in nadzorne opreme.
Upoštevajte vlažnost, stopnjo onesnaženosti, nadmorsko višino, temperaturo in seizmične zahteve.
Preverite skladnost z IEC, ANSI, IEEE in lokalnimi komunalnimi standardi.
Pravilna namestitev je bistvenega pomena za doseganje dolgoročne zanesljivosti.
Upoštevanje teh postopkov zmanjša težave pri zagonu in izboljša dolgo življenjsko dobo opreme.
Redno vzdrževanje zagotavlja stalno delovanje in zanesljivost sistema.
| Vzdrževalna dejavnost | Priporočena pogostost |
|---|---|
| Vizualni pregled | Mesečno |
| Preverjanje tesnosti sponk | Četrtletnik |
| Test izolacijske upornosti | Letno |
| Čiščenje izolatorjev | Kot zahtevano |
| Toplotni pregled | Letno |
| Preverjanje kalibracije | V skladu s komunalnimi standardi |
Preventivno vzdrževanje bistveno zmanjša nepričakovane izpade in stroške zamenjave.
| Funkcija | Potencialni transformator (PT) | Tokovni transformator (CT) |
|---|---|---|
| Glavna funkcija | Merjenje napetosti | Merjenje toka |
| Povezava | Vzporedno | serija |
| Izhod | Zmanjšana napetost | Zmanjšan tok |
| Tipična sekundarna vrednost | 110V ali 120V | 1A ali 5A |
| Aplikacija | Merjenje in zaščita | Merjenje in zaščita |
Oba merilna transformatorja delujeta skupaj, da zagotovita popoln nadzor in zaščito električnega sistema.
Energetska industrija se hitro razvija v smeri digitalnih transformatorskih postaj in inteligentnih omrežnih infrastruktur.
Prihodnji razvoj vključuje:
Proizvajalci, kot je XiFa, še naprej vlagajo v napredne tehnologije transformatorjev za podporo tem nastajajočim industrijskim zahtevam.
Njegov primarni namen je varno znižanje visokonapetostnih ravni na standardizirane nizke napetosti, primerne za merjenje, merjenje in zaščitne naprave.
Natančno merjenje napetosti zagotavlja zanesljivo obračunavanje, nadzor sistema, odkrivanje napak in usklajevanje zaščite.
ja Številni modeli so posebej zasnovani za zunanjo namestitev z izolacijo in ohišji, odpornimi na vremenske vplive.
S pravilnim vzdrževanjem visokokakovostni potencialni transformatorji pogosto zagotavljajo življenjsko dobo, ki presega 25 let.
Pri izbiri in nameščanju potencialnih transformatorjev se pogosto sklicujejo na standarde IEC, ANSI, IEEE in standarde, specifične za električno omrežje.
Komunalna podjetja, industrijski obrati, objekti za obnovljivo energijo, transportni sistemi, rudarske dejavnosti in komercialna električna omrežja so odvisni od njih.
A 13,8 kv enofazni potencialni transformator v transformatorski postajije temeljna komponenta za merjenje napetosti, relejno zaščito, merjenje energije in nadzor elektroenergetskega sistema. Zaradi njegove zmožnosti zagotavljanja natančne transformacije napetosti ob ohranjanju električne izolacije je nepogrešljiv za sodobne transformatorske postaje in industrijske energetske sisteme.
Ne glede na to, ali podpira distribucijska omrežja, projekte obnovljivih virov energije ali industrijske objekte, lahko izbira zanesljivega transformatorja izkušenega proizvajalca bistveno poveča varnost delovanja, natančnost meritev in zanesljivost sistema.
