Pri srednjenapetostni distribuciji električne energije je odklopnik toliko zanesljiv kot deli, ki se premikajo, sprostijo, zaprejo, sprožijo in ponastavijo v trenutku, ko je potrebna zaščita. TheDelovni mehanizem vakuumskega prekinjevalnikaigra to odločilno vlogo. Shranjeno mehansko ali električno energijo pretvori v nadzorovano gibanje, kar vakuumskemu prekinjevalcu omogoča hitro in dosledno odpiranje ali zapiranje tokokroga. Za kupce, izvajalce, graditelje stikalnih naprav in vzdrževalne ekipe resnična skrb ni le, ali lahko izdelek enkrat deluje. Zaskrbljenost je, ali lahko deluje natančno po letih službe, v pogojih napake, v zahtevnih električnih omaricah in v različnih projektnih okoljih.
Ta članek pojasnjuje, kako deluje mehanizem, zakaj je pomemben, katere boleče točke rešuje in kako oceniti primerno rešitev za praktične srednjenapetostne aplikacije. Upošteva tudi dejavnike proizvodnje in izbire, ki so pomembni pri delu z dobavitelji, kot je nprWenzhou Xifa Electrical Equipment Co., Ltd., podjetje, ki služi trgu komponent odklopnikov z izdelki, zasnovanimi za zanesljivost distribucije električne energije.
Povzetek članka
A Delovni mehanizem vakuumskega prekinjevalnikaje odsek za krmiljenje gibanja sistema vakuumskega odklopnika. Shranjuje in sprošča energijo, tako da se lahko kontakti prekinitve odprejo ali zaprejo z ustrezno hitrostjo, silo in časom. Dobro zasnovan mehanizem pomaga zmanjšati preklopne napake, izboljša odziv zaščite, podpira stabilno življenjsko dobo in zniža vzdrževalni pritisk za srednjenapetostne sisteme. Izbira pravega mehanizma zahteva pozornost pri nazivni napetosti, zahtevah po prekinitvi, načinu shranjevanja energije, mehanski vzdržljivosti, združljivosti namestitve, doslednosti proizvodnje in poprodajni tehnični podpori.
Kazalo
- Oris bloga
- Zakaj je ta mehanizem tako pomemben?
- Kako deluje mehanizem znotraj vakuumskega odklopnika?
- Katere kupčeve bolečine rešuje?
- Katere dejavnike bi morali kupci preveriti pred nakupom?
- Kako se razlikujejo različne vrste mehanizmov?
- Kje se pogosto uporablja?
- Kako lahko vzdrževalne ekipe podaljšajo življenjsko dobo?
- Zakaj je pomembna zmogljivost dobavitelja?
- pogosta vprašanja
- Zaključek
Oris bloga
- Opredelite vlogo aDelovni mehanizem vakuumskega prekinjevalnikav srednjenapetostni zaščiti.
- Pojasnite osnovni delovni proces od shranjevanja energije do odpiranja in zapiranja.
- Povežite učinkovitost izdelka z resničnimi skrbmi strank, kot so varnost, izpadi, življenjska doba in združljivost.
- Za tehnično oceno zagotovite kontrolni seznam, osredotočen na kupca.
- Primerjajte običajne možnosti operacijskega mehanizma.
- Razpravljajte o praktičnih aplikacijah v distribucijskih omrežjih, tovarnah, transformatorskih postajah in projektih obnovljivih virov energije.
- Delite točke vzdrževanja, ki pomagajo ohranjati mehanizem stabilen skozi čas.
- Odgovorite na pogosta nakupna in tehnična vprašanja.
Zakaj je ta mehanizem tako pomemben?
Vakuumski prekinjevalec je odgovoren za gašenje obloka, vendar te naloge ne more opraviti sam. Kontakti znotraj prekinjevalca se morajo ločiti s pravo hitrostjo, s pravim hodom in pod stabilnim mehanskim nadzorom. Tam jeDelovni mehanizem vakuumskega prekinjevalnikapostane bistveno.
Pri resničnih projektih številne električne okvare na začetku niso dramatične. Začnejo se kot zapoznelo sprožitev, nestabilno zapiranje, nedosleden kontaktni pritisk, obrabljene povezave, šibko nabijanje vzmeti ali slaba koordinacija z zaščitnimi signali. Če se te težave ne upoštevajo, lahko pride do pregrevanja, ponavljajočih se motenj, poškodb ohišja, ustavitve proizvodnje ali varnostnih tveganj za operaterje.
Zanesljiv mehanizem pomaga, da se odklopnik hitro odzove, ko zaščitni releji zaznajo kratke stike, preobremenitve ali neobičajne pogoje delovanja. Podpira tudi redno preklapljanje, ko je treba tokokroge napajati, izolirati ali vzdrževati. Skratka, to je del, ki logiko zaščite spremeni v fizično dejanje.
Kako deluje mehanizem znotraj vakuumskega odklopnika?
Načelo dela je preprosto, vendar mora biti izvedba natančna. ADelovni mehanizem vakuumskega prekinjevalnikaobičajno shranjuje energijo prek vzmeti, motorja, ročaja za ročno polnjenje ali povezanega krmilnega sklopa. Ko odklopnik prejme ukaz za zapiranje ali sprožitev, se shranjena energija sprosti prek delov mehanskega prenosa. Ti deli poganjajo gibljivi kontakt vakuumskega prekinjevalnika.
Med zapiranjem mehanizem potisne gibljivi kontakt proti fiksnemu kontaktu in vzdržuje ustrezen kontaktni pritisk. Med odpiranjem dovolj hitro loči kontakte, da vakuumski prekinjevalec lahko ugasne oblok. Hitrejše in stabilnejše kot je to gibanje, bolje lahko odklopnik nadzoruje električno napetost med preklapljanjem.
- Shranjevanje energije:Mehanizem hrani energijo pred delovanjem, pogosto prek vzmetnega polnilnega sistema.
- Odziv signala:Krmilna tuljava, ukaz releja ali ročno dejanje sproži delovanje.
- Mehanska sprostitev:Shranjena energija se sprosti skozi povezave, gredi in dele prenosa.
- Kontaktno gibanje:Kontakti vakuumskega prekinjevalca se odprejo ali zaprejo glede na zahtevano dejanje.
- Zasedanje položaja:Mehanizem ohranja stabilnost odklopnika v odprtem ali zaprtem položaju.
Zato je treba pri izdelavi mehanizma skrbno paziti na dimenzijsko natančnost, silo vzmeti, trdnost materiala, poravnavo sestava in doslednost testiranja.
Katere kupčeve bolečine rešuje?
Kupci redko kupujejo aDelovni mehanizem vakuumskega prekinjevalnikasamo zato, ker potrebujejo drugo komponento. Kupijo ga, ker lahko šibek mehanizem povzroči drage težave. Za proizvajalce stikalnih naprav lahko slaba združljivost upočasni proizvodnjo. Pri dobaviteljih električne energije lahko nestabilno delovanje povzroči težave pri zagonu. V tovarnah lahko nepričakovana okvara odklopnika ustavi proizvodne linije. Pri javnih službah lahko nezanesljivo preklapljanje vpliva na širšo varnost distribucije.
| Točka bolečine stranke | Kako mehanizem pomaga |
|---|---|
| Nestabilno zapiranje odklopnika | Zagotavlja nadzorovano silo in stabilno gibanje kontakta. |
| Odložen odziv na potovanje | Po zaščitnem signalu hitro sprosti shranjeno energijo. |
| Visoka pogostost vzdrževanja | Izboljša mehansko vzdržljivost, če je pravilno zasnovan in testiran. |
| Neusklajenost namestitve omare | Lahko se izbere ali prilagodi glede na strukturo odklopnika in stikalne naprave. |
| Tveganje izpada projekta | Podpira zanesljivo delovanje v distribucijskih in industrijskih sistemih. |
Najboljši mehanizem ni le najmočnejši. Je tisti, ki se ujema z zasnovo odklopnika, delovno napetostjo, preklopno funkcijo, prostorom za namestitev in zahtevami glede krmiljenja. To praktično ujemanje je tisto, kar strankam pomaga preprečiti skrite stroške po namestitvi.
Katere dejavnike bi morali kupci preveriti pred nakupom?
Preden izberete aDelovni mehanizem vakuumskega prekinjevalnika, bi morali kupci pogledati dlje od imena izdelka. Dva mehanizma se lahko zdita podobna, vendar se njuna dejanska zmogljivost lahko močno razlikuje glede na vzdržljivost, hitrost delovanja, strukturo namestitve in dolgoročno stabilnost.
Praktični izbirni postopek mora vključevati naslednje točke:
- Nazivna napetost in tip odklopnika:Preverite, ali se mehanizem ujema s predvidenim modelom VCB in sistemsko napetostjo.
- Način delovanja:Preverite, ali projekt zahteva ročno, vzmetno polnjeno, motorno ali kombinirano delovanje.
- Mehanska življenjska doba:Povprašajte o preizkušenih delovnih ciklih in dolgoročni vzdržljivosti.
- Čas shranjevanja energije:Pri vzmetnih polnilnih sistemih je stabilno in učinkovito shranjevanje energije pomembno za ponavljajoče se delovanje.
- Zanesljivost vožnje in blizu:Mehanizem se mora dosledno odzivati na kontrolne signale.
- Montažne mere:Preverite pritrdilne luknje, položaj povezave, strukturo gredi in prostor v omari.
- Okoljski pogoji:Upoštevajte vlažnost, prah, temperaturo, nadmorsko višino in industrijsko onesnaženje.
- Zapisi o testiranju:Zanesljivi dobavitelji bi morali zagotoviti preglede, rutinsko testiranje in tehnično podporo.
Ti pregledi so še posebej pomembni za kupce proizvajalcev originalne opreme in tovarne za montažo stikalnih naprav, saj lahko majhna neusklajenost povzroči ponavljajoče se prilagoditve montaže ali pritožbe pri servisiranju na terenu.
Kako se razlikujejo različne vrste mehanizmov?
Različni projekti lahko zahtevajo različne operativne načrte. Spodnja tabela ponuja preprosto primerjavo za kupce, ki ocenjujejo običajne možnosti.
| Vrsta mehanizma | Glavna prednost | Primerna uporaba |
|---|---|---|

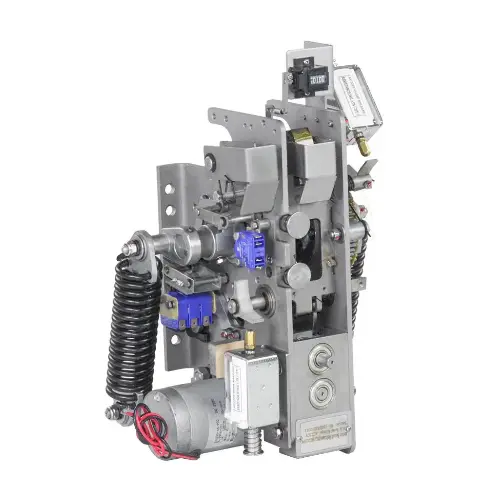

| Mehanizem delovanja vzmetnega polnjenja | Stabilno sproščanje shranjene energije za hitro odpiranje in zapiranje. | Srednjenapetostni VCB, ki zahtevajo zanesljivo ponavljajoče se delovanje. |

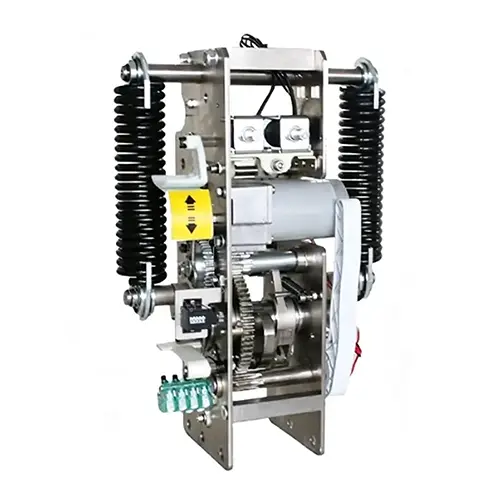

| Motorni pogonski mehanizem | Podpira daljinsko ali samodejno polnjenje in delovanje. | Podpostaje, razdelilne omare in avtomatizirani sistemi. |
| Ročni upravljalni mehanizem | Enostavna struktura in priročen lokalni nadzor. | Osnovne preklopne aplikacije in stroškovno občutljivi projekti. |
| Mehanizem po meri | Bolje se prilega posebnim razporeditvam omar ali dizajnom odklopnikov. | Projekti proizvodnje in zamenjave stikalnih naprav OEM. |
Za mnoge srednjenapetostne aplikacije je zasnova z vzmetnim nabojem zelo zaželena, ker omogoča shranjevanje energije pred preklopom. Ko pride do napake, odklopniku ni treba čakati na počasen ročni premik. Lahko takoj sprosti energijo, kar izboljša zanesljivost zaščite.
Kje se pogosto uporablja?
TheDelovni mehanizem vakuumskega prekinjevalnikase uporablja povsod, kjer srednjenapetostna vezja potrebujejo zanesljivo preklapljanje in zaščito. Običajno je integriran v vakuumske odklopnike, stikalne plošče, kompaktne transformatorske postaje, industrijske razdelilne prostore, komunalna omrežja, poslovne zgradbe in postaje za obnovljivo energijo.
V tovarnah pomaga zaščititi motorje, transformatorje in proizvodne linije pred električnimi napakami. V mestnih distribucijskih omrežjih podpira stabilno dostavo električne energije v stanovanjska in komercialna območja. Pri projektih sončne in vetrne elektrarne pomaga izolirati in zaščititi srednjenapetostna zbiralna vezja. V rudarskih, infrastrukturnih in transportnih sistemih prispeva k varnejšemu električnemu nadzoru v zahtevnih pogojih.
Ker se ta okolja zelo razlikujejo, kupci mehanizma ne smejo obravnavati kot univerzalni pripomoček. Isti izdelek je treba preveriti glede na dejanske pogoje projekta. Mehanizem, ki se uporablja v čisti notranji stikalni sobi, se lahko sooča z drugačnimi obremenitvami kot mehanizem, ki se uporablja v prašnem industrijskem obratu ali obalnem projektu z visoko vlažnostjo.
Kako lahko vzdrževalne ekipe podaljšajo življenjsko dobo?
Celo visokokakovostenDelovni mehanizem vakuumskega prekinjevalnikapotrebuje ustrezen pregled. Vzdrževalne ekipe bi se morale osredotočiti na vidno obrabo, neobičajni hrup, ohlapne pritrdilne elemente, stanje vzmeti, točke mazanja, funkcijo pomožnega stikala in delovanje pri zaskočenju. Redno testiranje delovanja je prav tako koristno, ker mora odklopnik, ki ostane dlje časa v mirovanju, med napako še vedno delovati takoj.
- Preverite, ali se mehanizem gladko polni in sprosti brez zakasnitve.
- Preverite, ali so povezave, gredi in pritrdilni elementi zrahljani ali deformirani.
- Mehanizem naj bo čist in se izogibajte nabiranju prahu v ohišju.
- Prepričajte se, da se indikatorji odpiranja in zapiranja ujemajo z dejanskim položajem odklopnika.
- Preizkusite krmilna vezja, tuljave in pomožne kontakte v skladu z načrti vzdrževanja.
- Zamenjajte obrabljene dele, preden vplivajo na zanesljivost preklopa.
Preventivno vzdrževanje je cenejše od nujnega popravila. Ko mehanizem odpove med napako, lahko škoda preseže samo odklopnik. Lahko vpliva na kable, transformatorje, stikalne plošče in povezano opremo.
Zakaj je pomembna zmogljivost dobavitelja?
Zanesljiv dobavitelj naredi več kot le pošilja ladijske dele. Za izdelek, kot jeDelovni mehanizem vakuumskega prekinjevalnika, izkušnje dobavitelja vplivajo na natančnost načrtovanja, izbiro materiala, nadzor proizvodnje, kakovost testiranja in tehnično komunikacijo. To je še posebej pomembno za kupce, ki potrebujejo serijski nakup, ujemanje nadomestnih izdelkov ali podporo OEM.
Wenzhou Xifa Electrical Equipment Co., Ltd.nudi strankam na področju električne opreme izdelke, povezane z vakuumskimi odklopniki in srednjenapetostnimi distribucijskimi komponentami. Za kupce lahko sodelovanje s sposobnim proizvajalcem pomaga zmanjšati negotovost med izbiro izdelka, potrditvijo namestitve in dolgoročno uporabo.
Pri ocenjevanju dobavitelja bi morali kupci zahtevati tehnične risbe, združljivost modela, ocenjene parametre, preskusne postopke, podrobnosti pakiranja in zmogljivost dostave. Jasen odgovor pred naročilom je veliko boljši od reševanja težav z namestitvijo, potem ko izdelek doseže lokacijo projekta.
pogosta vprašanja
Kaj je delovni mehanizem vakuumskega prekinjevalca?
To je mehanski krmilni sistem, ki poganja gibanje odpiranja in zapiranja vakuumskega prekinjevalnika znotraj vakuumskega odklopnika. Shranjuje in sprošča energijo, tako da se lahko kontakti premikajo hitro in zanesljivo.
Zakaj je mehanizem pomemben za srednjenapetostno zaščito?
Zagotavlja, da se odklopnik lahko odzove na signale napak z ustrezno hitrostjo in močjo. Brez zanesljivega mehanizma tudi dober vakuumski prekinjevalec morda ne bo deloval pravilno.
Ali lahko en mehanizem ustreza vsakemu vakuumskemu odklopniku?
Ne. Kupci morajo pred nakupom potrditi nazivno napetost, model odklopnika, namestitvene mere, strukturo povezave, način krmiljenja in delovne zahteve.
Kaj povzroča okvaro delovnega mehanizma?
Pogosti vzroki vključujejo obrabljene povezave, šibke vzmeti, slabo mazanje, onesnaženje s prahom, težave s tuljavo, ohlapne pritrdilne elemente, nepravilno namestitev in dolgotrajno pomanjkanje pregledov.
Ali je motorni mehanizem boljši od ročnega?
Odvisno od projekta. Motorno delovanje je boljše za oddaljene ali avtomatizirane sisteme, medtem ko je ročno upravljanje lahko primerno za enostavnejše aplikacije s potrebami lokalnega nadzora.
Kako naj kupci izberejo zanesljivega dobavitelja?
Kupci morajo preveriti proizvodne izkušnje, tehnično podporo, zmožnost testiranja, združljivost modela, možnosti prilagajanja in ali lahko dobavitelj zagotovi jasno dokumentacijo pred odpremo.
Zaključek
TheDelovni mehanizem vakuumskega prekinjevalnikamorda ni najbolj viden del srednjenapetostnega odklopnika, je pa eden najbolj odločilnih. Nadzoruje fizično delovanje, ki omogoča vakuumskemu prekinjevalniku, da zaščiti vezja, zmanjša vpliv napake in podpira stabilno distribucijo električne energije. Za kupce izbira pravega mehanizma pomeni manj napak pri preklopih, bolj gladko namestitev, daljšo življenjsko dobo in večjo samozavest pri vsakodnevnem delovanju.
Če izbirate komponente za vakuumske odklopnike, sklope stikalnih naprav, transformatorske postaje, industrijske energetske sisteme ali nadomestne projekte,Wenzhou Xifa Electrical Equipment Co., Ltd.lahko zagotovi praktično podporo za izdelke in tehnično komunikacijo za potrebe vaše aplikacije. Za izbiro modela, ponudbo, podrobnosti o prilagajanju ali svetovanje o projektu, prosimokontaktirajte nasdanes in naj vam naša ekipa pomaga najti zanesljivo rešitev za vaš srednjenapetostni stikalni sistem.
