V živahnem podatkovnem centru, polnem na tisoče strežnikov, je treba vsak vat porabljene energije natančno spremljati. Upravitelj objekta se zanaša na mrežo števcev za spremljanje porabe energije, prepoznavanje neučinkovitosti in razporejanje stroškov. V središču vsakega od teh merilnikov je aTokovni transformator CT— skromen senzor, ki tiho opravlja eno najbolj kritičnih nalog pri električnem merjenju. Brez te komponente bi bilo natančno spremljanje moči skoraj nemogoče. Tokovni transformatorji so bistveni most med visokonapetostnim, visokotokovnim svetom distribucije električne energije in občutljivo, nizkoenergetsko elektroniko sodobnih merilnih sistemov.
Zakaj je tokovni transformator CT ključni senzor za električne merilne sisteme? Odgovor je v treh temeljnih zmožnostih: natančna meritev toka v širokem dinamičnem razponu, popolna galvanska izolacija med primarnim krogom in merilno opremo ter zmožnost zagotavljanja standardiziranega nizkotokovnega izhoda, ki ga zlahka obdelajo merilniki in zaščitni releji. Ta članek bo raziskal načela načrtovanja, značilnosti delovanja in vidike uporabe, zaradi katerih so tokovni transformatorji nepogrešljivi pri merjenju električne energije. Od fizike magnetne indukcije do praktičnih izzivov natančnosti in nasičenosti bomo razčlenili inženiring, ki tem napravam omogoča zagotavljanje zanesljivih meritev v vsem, od stanovanjskih submetrov do visokonapetostnih transformatorskih postaj.

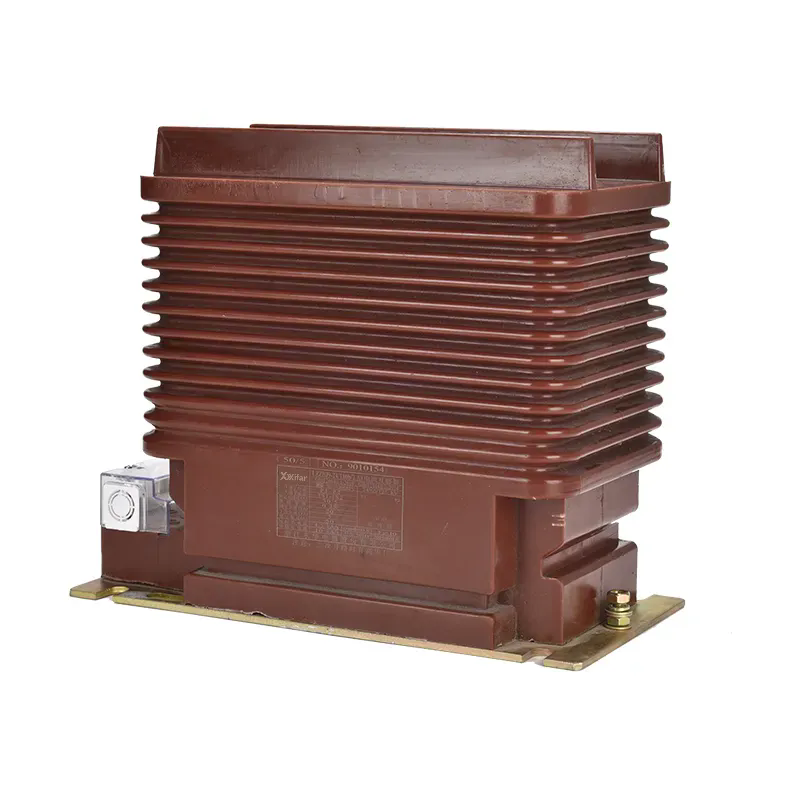

Tokovni transformator CT je vrsta instrumentalnega transformatorja, zasnovanega za proizvodnjo zmanjšanega, natančno prilagojenega toka, ki je sorazmeren s tokom, ki teče v primarnem prevodniku. Je pasivna naprava, ki deluje na principu elektromagnetne indukcije. Primarni prevodnik – žica, po kateri poteka tok, ki ga je treba izmeriti – poteka skozi jedro CT, ki je običajno obroč iz visoko prepustnega magnetnega materiala, kot je silicijevo jeklo ali nanokristalna zlitina. Ta primarni prevodnik deluje kot primarno navitje z enim obratom. Sekundarno navitje, sestavljeno iz številnih ovojev izolirane bakrene žice, navite okoli jedra, zagotavlja izhodni tok. Ko izmenični tok teče skozi primarni prevodnik, ustvari različen magnetni tok v jedru. Ta tok inducira tok v sekundarnem navitju, ki je sorazmeren s primarnim tokom, pomanjšan z razmerjem ovojev.
Predstavljajte si tokovni transformator kot natančno tehtnico, ki meri težo slona s tehtanjem majhnega reprezentativnega vzorca. Primarni tok je slon - velik in okoren. Sekundarni tok je majhen vzorec - enostaven za merjenje in varen za uporabo. Razmerje obratov CT določa faktor skaliranja. Na primer, 1000:5 CT pomeni, da ko 1000 amperov teče skozi primarni tokokrog, bo 5 amperov teklo skozi sekundarni tokokrog. Ta standardizirani sekundarni izhod 5 A (ali 1 A) omogoča izdelavo števcev, relejev in druge opreme za nadzor kot standardizirane, zamenljive naprave, ne da bi jih bilo treba načrtovati za visoke tokove in napetosti primarnega tokokroga. To je temeljni razlog, zakaj je tokovni transformator CT hrbtenica sodobnega merjenja električne energije.
Material jedra je ključni dejavnik pri delovanju CT-ja. Jedro mora imeti visoko prepustnost za učinkovito koncentracijo magnetnega toka in mora imeti nizko histerezo za zmanjšanje izgub. Jedro mora imeti tudi linearno krivuljo magnetizacije, ki zagotavlja, da razmerje med primarnim in sekundarnim tokom ostane konstantno v celotnem območju tokov. priWenzhou Xifa Electrical Equipment Co., Ltd.,izdelujemo jedra tokovnih transformatorjev CT iz visokokakovostnega zrnato usmerjenega silicijevega jekla, izbranega zaradi odličnih magnetnih lastnosti in nizke koercitivnosti. Izkušnje naše tovarne pri oblikovanju jedra in tehnologiji navijanja zagotavljajo, da naši tokovni transformatorji zagotavljajo zanesljivo in natančno delovanje v širokem spektru aplikacij.
Varnost je glavni razlog, zakaj se tokovni transformatorji uporabljajo v merilnih aplikacijah. Neposredna priključitev števca na tokokrog z visokim tokom in visoko napetostjo bi bila izredno nevarna. Merilnik bi moral biti ocenjen za polno primarno napetost (ki je lahko na stotine kilovoltov) in tok (ki je lahko na tisoče amperov). To bi bilo fizično veliko, pregrešno drago in samo po sebi nevarno. Tokovni transformator CT elegantno rešuje ta problem z zagotavljanjem galvanske izolacije. Med primarnim in sekundarnim krogom ni neposredne električne povezave. Primar je od sekundara ločen z izolacijo jedra in fizično razdaljo med navitji. Ta izolacija zagotavlja, da merilnik in upravljavec nista izpostavljena nevarnim napetostim in tokovom primarnega sistema.
Sekundarno vezje tokovnega transformatorja CT je zasnovano tako, da je delo z njim varno. Tipičen sekundarni izhod je 5 A ali 1 A, ki ga zlahka obvladajo standardni merilniki in zaščitni releji. Nizka je tudi napetost na sekundarnih sponkah. Ta varnostni vidik ni le udobje; to je temeljna varnostna zahteva. Sekundarnega tokokroga CT nikoli ne smete odpreti, medtem ko je primarni pod napetostjo. Če je sekundarni tokokrog odprt, bo visoka impedanca sekundarnih sponk povzročila dvig jedrnega toka na nevarne ravni, kar bo povzročilo visoko napetost, ki je lahko smrtonosna za osebje in uničujoča za opremo.
Za merilne aplikacije je ta varnost najpomembnejša. Tokovni transformator CT omogoča varno namestitev merilnika na mesto, ki je primerno za odčitavanje in vzdrževanje. Merilnik je mogoče namestiti v ploščo, namestiti na steno ali celo postaviti oddaljeno od primarnega kroga. To je še posebej pomembno v sodobnih podatkovnih centrih, industrijskih objektih in poslovnih stavbah, kjer centralizirani sistemi za upravljanje z energijo zahtevajo natančne meritve na več točkah. Naša tovarna v Xifi načrtuje svoj tokovni transformator CT z mislijo na varnost, z uporabo visokokakovostnih izolacijskih materialov in robustne konstrukcije, ki zagotavlja zanesljivo izolacijo skozi celotno življenjsko dobo izdelka.
Za vsako merilno aplikacijo je natančnost najpomembnejši parameter delovanja. Natančnost tokovnega transformatorja CT je izražena z njegovim razredom točnosti, ki določa dovoljeno napako v razmerju med primarnim in sekundarnim tokom ter dovoljen fazni zamik. Razred točnosti je določen s kombinacijo črke in številke. Za merilne aplikacije so najpogostejši razredi točnosti 0,1, 0,2, 0,5, 1 in 3. Številka označuje največji odstotek napake pri nazivnem toku. Na primer, CT razreda 0,5 ima največjo napako razmerja 0,5 % pri nazivnem toku.
Za natančno merjenje moči je kritičen tudi fazni zamik. V trifaznem sistemu lahko fazne napake v CT povzročijo znatne napake pri merjenju delovne in jalove moči. Razred točnosti določa tudi največji fazni zamik. Na primer, CT razreda 0,5 ima največji fazni zamik 20 minut (0,33 stopinje). Razred točnosti se meri pri določeni obremenitvi (obremenitvi) in pri določenem odstotku nazivnega toka (običajno 100 %). Natančnost CT ni konstantna v celotnem obsegu; običajno je najbolj natančen pri nazivnem toku in se poslabša pri zelo nizkih tokovih in pri tokovih nad nazivno vrednostjo.
Naslednja tabela povzema razrede točnosti in njihove tipične merilne aplikacije.
| Razred natančnosti | Napaka največjega razmerja | Največji fazni premik | Tipična uporaba |
| 0.1 | 0,1 % | 5 minut | Precizno merjenje, kalibracija, standardi |
| 0.2 | 0,2 % | 10 minut | Visoko natančno merjenje prihodkov |
| 0.5 | 0,5 % | 20 minut | Komercialno in industrijsko merjenje |
| 1.0 | 1,0 % | 60 minut | Splošno merjenje |
| 3.0 | 3,0 % | Ni določeno | Samo indikacija |
Izbira pravega razreda točnosti je kritična odločitev. Pri aplikacijah za merjenje prihodkov, kjer se meritve uporabljajo za obračunavanje, je višja natančnost (0,1 ali 0,2) nujna. Za submetriranje in splošno spremljanje običajno zadostuje CT razreda 0,5 ali 1,0. Zahtevani razred točnosti je odvisen tudi od obremenitve števca. Merilnik mora imeti dovolj nizko obremenitev, da zagotovi delovanje CT v mejah določene natančnosti. V Wenzhou Xifa Electrical Equipment Co., Ltd. ponujamo celotno paleto razredov točnosti tokovnih transformatorjev CT, ki ustrezajo potrebam naših strank, od visokonatančnega merjenja prihodkov do splošnih aplikacij za spremljanje.
Ena od ključnih prednosti tokovnega transformatorja CT je njegova sposobnost natančnega merjenja tokov v širokem razponu, od majhnih delnih tokov do velikih preobremenitvenih tokov. To dinamično območje je bistvenega pomena za sodobne električne merilne sisteme, ki morajo natančno meriti porabo energije v obdobjih majhne in velike obremenitve. Dinamični razpon CT je v prvi vrsti določen z materialom jedra in zasnovo navitja. Jedro mora biti sposobno linearno delovati v širokem razponu gostote pretoka. Navitje mora biti zasnovano tako, da čim bolj zmanjša induktivnost uhajanja in zagotavlja stabilno razmerje obratov.
Material jedra je najbolj kritičen dejavnik pri doseganju širokega dinamičnega razpona. Jedro mora imeti linearno krivuljo magnetizacije, kar pomeni, da je gostota pretoka sorazmerna s silo magnetiziranja do točke nasičenja. Jedro z visoko prepustnostjo, kot je zrnasto silicijevo jeklo, ima razmeroma linearno območje v širokem razponu tokov. Jedro mora imeti tudi nizko koercitivnost, da zmanjša histerezo in zagotovi, da CT skozi čas ohranja svojo natančnost. Material jedra je izbran tudi tako, da ima visoko gostoto pretoka nasičenja, da se prepreči nasičenje jedra v pogojih napake. Pomembna je tudi geometrija jedra; jedro z veliko površino prečnega prereza lahko prenese večji tok brez nasičenja.
Zasnova navijanja vpliva tudi na dinamični razpon. Sekundarno navitje je običajno navito z velikim številom ovojev, da proizvede visoko izhodno napetost na amper primarnega toka. Ta visoka občutljivost omogoča CT natančno merjenje majhnih tokov. Navitje je zasnovano tako, da zmanjša induktivnost uhajanja, ki lahko povzroči napake pri visokih frekvencah in med prehodnimi pogoji. Izolacija med zavoji mora biti robustna, da prepreči kratke stike. Navitje mora biti zasnovano tako, da prenese nazivni tok brez pregrevanja. Naša tovarna v Wenzhou Xifa Electrical Equipment Co., Ltd. uporablja napredne tehnike navijanja in visokokakovostne materiale, da zagotovi, da naš tokovni transformator CT zagotavlja širok dinamični razpon in dosledno delovanje v celotnem območju delovanja.
Zasnova jedra in navitja mora upoštevati tudi učinek obremenitve. Obremenitev je impedanca sekundarnega tokokroga, vključno z merilnikom, vodniki in povezovalnimi sponkami. Velika obremenitev lahko zmanjša učinkovito dinamično območje CT in lahko povzroči nasičenje pri relativno nizkih tokovih. Pomembno je izbrati CT z oceno, ki ustreza pričakovani obremenitvi. CT z visoko oceno obremenitve bo imel večje jedro in več obratov, kar ima za posledico širši dinamični razpon. Naša tehnična ekipa vam lahko pomaga pri izračunu ustrezne obremenitve za vašo aplikacijo.
Dva kritična dejavnika, ki vplivata na natančnost in zmogljivost CT tokovnega transformatorja, sta obremenitev in nasičenost. Obremenitev je skupna impedanca sekundarnega tokokroga, vključno z merilnikom, povezovalnimi vodi in priključnimi točkami. Če je obremenitev previsoka, bo izhodna napetost CT prisiljena narasti, kar bo povzročilo povečanje pretoka jedra, kar lahko povzroči nasičenje. Do nasičenja pride, ko gostota pretoka jedra doseže največjo gostoto pretoka materiala, nad katero povečanje primarnega toka ne povzroči sorazmernega povečanja sekundarnega toka. To povzroči, da CT proizvede popačen izhodni signal, kar povzroči netočne meritve.
Razmerje med obremenitvijo in nasičenostjo je ključnega pomena pri oblikovanju. CT je ocenjen za specifično obremenitev, običajno izraženo v VA (volt-amperih). Na primer, CT z nazivno močjo 5 VA lahko poganja sekundarni krog s skupno impedanco do 0,2 ohma pri 5 A (ker je P = I²R). Če obremenitev preseže to oceno, se lahko CT nasiči pri nižjem primarnem toku, kar omeji njegovo dinamično območje in povzroči napake pri meritvah. Bistveno je, da izberete CT z oceno obremenitve, ki je višja od dejanske obremenitve števca in povezovalnih vodnikov.
Za zagotovitev natančne meritve mora CT delovati precej pod točko nasičenja. Meja med delovnim tokom in tokom nasičenja se imenuje "meja nasičenja". CT z visoko mejo nasičenja bo bolj odporen na nasičenje in bo ohranil svojo natančnost v širšem razponu tokov. Meja nasičenosti je določena z materialom jedra, geometrijo jedra in številom ovojev. CT-ji, zasnovani za merilne aplikacije, imajo običajno visoko stopnjo nasičenosti, da zagotovijo, da lahko prenesejo preobremenitve brez izgube natančnosti. Naslednja tabela ponazarja učinek obremenitve na merilno natančnost tipičnega CT tokovnega transformatorja.
| Obremenitev (% ocenjene) | Merilna napaka (%) | Učinek |
| 25 % | 0,1 % | V okviru specifikacije, natančne meritve |
| 50 % | 0,15 % | V okviru specifikacije, natančne meritve |
| 100 % | 0,3 % | Pri nazivni obremenitvi rahlo povečanje napake |
| 150 % | 1,5 % | Prevelika obremenitev, pomembna napaka |
| 200% | 5,0 % | Močna nasičenost, nezanesljiva meritev |
Obremenitev je treba vedno skrbno izračunati in preveriti v fazi projektiranja merilnega sistema. CT z višjo oceno VA lahko prenese večjo obremenitev, vendar je tudi večji in dražji. CT z nižjo oceno VA je manjši in cenejši, vendar je bolj občutljiv na obremenitev in se lahko nasiči pod velikimi obremenitvami. Pri Xifi ponujamo vrsto tokovnih transformatorjev CT z različnimi stopnjami obremenitve, ki ustrezajo posebnim zahtevam različnih merilnih aplikacij. Naša tehnična ekipa vam lahko pomaga pri izbiri pravega CT za vašo aplikacijo.
Izbira pravega tokovnega transformatorja CT za merilno aplikacijo vključuje sistematično vrednotenje toka, napetosti in zahtev glede točnosti sistema. Naslednji izbirni okvir ponuja pristop po korakih za zagotovitev, da je CT pravilno določen. Prvi korak je določitev primarnega tokovnega območja. CT mora biti sposoben natančno izmeriti največji delovni tok in mora biti tudi sposoben prenesti največji tok napake brez poškodb. Nazivni tok CT mora biti izbran tako, da znaša približno 60-80 % največjega pričakovanega toka obremenitve, kar zagotavlja nekaj rezerve za prihodnjo rast obremenitve. Upoštevati je treba tudi dinamično območje CT, s čimer zagotovite, da lahko natančno izmeri najmanjši in največji tok.
Drugi korak je določitev zahtevanega razreda točnosti. Za merjenje prihodkov je potreben visok razred točnosti (0,1 ali 0,2). Za submetriranje in splošno spremljanje lahko zadostuje nižji razred točnosti (0,5 ali 1,0). Razred točnosti mora biti usklajen tudi z obremenitvijo števca. Tretji korak je določitev bremena. Obremenitev je treba izračunati na podlagi vhodne impedance merilnika, dolžine povezovalnih vodnikov in impedance vseh vmesnih naprav. CT mora imeti oceno obremenitve, ki je večja od izračunane obremenitve.
Naslednja tabela povzema ključna izbirna merila in podaja tipične vrednosti za tokovni transformator CT.
| Izbirni kriterij | Premisleki | Tipične vrednosti |
| Primarni tok (A) | Največji trajni obremenitveni tok | 50, 100, 200, 400, 800, 1000, 2000 |
| Sekundarni tok (A) | Standardni izhod za števce | 5 A ali 1 A |
| Razred natančnosti | Zahtevana merilna natančnost | 0,1, 0,2, 0,5, 1,0 |
| Breme (VA) | Skupna impedanca sekundarnega tokokroga | 2,5, 5, 10, 15, 30 |
| Raven izolacije | Nazivna napetost primarnega tokokroga | 0,6 kV, 12 kV, 24 kV, 36 kV |
| Frekvenca (Hz) | Omrežna frekvenca | 50 Hz ali 60 Hz |
Dodatni dejavniki, ki jih je treba upoštevati, so raven izolacije, frekvenca in temperatura okolja. CT mora biti zasnovan za napetostni nivo primarnega tokokroga. Za visokonapetostne aplikacije mora imeti CT ustrezno izolacijo in plazilne poti. CT mora biti zasnovan za omrežno frekvenco (50 Hz ali 60 Hz). Temperatura okolja vpliva na delovanje CT in njegovo sposobnost odvajanja toplote. V podjetju Xifa izdelujemo tokovne transformatorje CT za široko paleto aplikacij, od nizkonapetostne distribucije do merjenja v visokonapetostnih transformatorskih postajah. Naši izdelki so zasnovani v skladu z ustreznimi mednarodnimi standardi in so strogo testirani, da zagotovijo zanesljivo delovanje.
Vprašanje 1: Kakšna je razlika med tokovnim in napetostnim transformatorjem?
Odgovor: Tokovni transformator (CT) se uporablja za merjenje toka in je zaporedno povezan z vezjem. Napetostni transformator (VT) se uporablja za merjenje napetosti in je povezan vzporedno. CT proizvaja sekundarni tok, ki je sorazmeren s primarnim tokom, medtem ko VT proizvaja sekundarno napetost, sorazmerno s primarno napetostjo. Oba sta merilna transformatorja, ki se uporabljata za merjenje in zaščito. Tokovni transformator CT je ključni senzor za merjenje toka v elektroenergetskih sistemih.
Vprašanje 2: Ali lahko namestim tokovni transformator CT v kateri koli smeri?
Odgovor: Medtem ko je tokovni transformator CT mogoče namestiti v večini orientacij, je na splošno priporočljivo upoštevati smernice proizvajalca. Usmerjenost ne vpliva bistveno na točnost pri normalnih delovnih tokovih. Vendar pa je pri aplikacijah z visoko natančnostjo priporočljivo zagotoviti, da jedro ni izpostavljeno čezmernim vibracijam ali magnetnim poljem. Pri CT-jih z deljenim jedrom je treba paziti, da je jedro pravilno zaprto in zavarovano, da se ohrani natančnost.
Vprašanje 3: Kako izberem med 5 A in 1 A sekundarnim CT?
Odgovor: Izbira med 5 A in 1 A sekundarnim tokovnim transformatorjem CT je odvisna od merilne opreme in razdalje med CT in števcem. Izhod 5 A je pogostejši in zagotavlja višjo raven signala, kar je lahko koristno v hrupnem okolju. Izhod 1 A se pogosto uporablja za prenos na dolge razdalje, ker manjši tok zmanjša padec napetosti v vodnikih. Večina sodobnih merilnikov podpira tako 5 A kot 1 A vhode. Naša tovarna lahko zagotovi smernice glede optimalne izbire za vašo specifično aplikacijo.
Vprašanje 4: Kaj povzroči nasičenje tokovnega transformatorja CT?
Odgovor: CT tokovnega transformatorja se nasiči, ko magnetni pretok v jedru doseže največjo mejo. To se običajno zgodi, ko primarni tok močno preseže nazivno zmogljivost CT ali ko je sekundarna obremenitev previsoka. Nasičenost lahko povzroči tudi visoka enosmerna komponenta v primarnem toku ali previsoka sistemska frekvenca. Ko se CT nasiči, postane njegov izhodni tok popačen in nesorazmeren s primarnim tokom, kar povzroči netočne meritve in morebitno napačno delovanje zaščite. Naša tovarna preizkusi vsak CT glede značilnosti nasičenosti, da zagotovi zanesljivo delovanje v pogojih napake.
Vprašanje 5: Kakšne so prednosti uporabe CT z deljenim jedrom za merjenje?
Odgovor: CT s tokovnim transformatorjem z deljenim jedrom ponuja več prednosti, zlasti za naknadno vgradnjo. Jedro je mogoče odpreti in vpeti okoli primarnega vodnika brez odklopa vodnika. Zaradi tega je namestitev veliko lažja in hitrejša, zlasti v obstoječih sistemih, kjer je odklop težaven ali drag. CT-ji z razdeljenim jedrom so uporabni tudi za aplikacije za začasno spremljanje. Vendar imajo CT-ji z deljenim jedrom običajno manjšo natančnost kot CT-ji s polnim jedrom istega razreda. Za aplikacije z visoko natančnostjo je prednosten CT s polnim jedrom. Naši izdelki tokovnega transformatorja CT z deljenim jedrom so zasnovani tako, da zagotavljajo dobro natančnost, hkrati pa nudijo udobje enostavne namestitve.
Tokovni transformatorji so neopevani junaki električnih merilnih sistemov. Zagotavljajo kritično funkcijo natančnega merjenja visokih tokov, hkrati pa zagotavljajo varnost osebja in opreme. Njihova zmožnost zagotavljanja galvanske izolacije, proizvajanja standardiziranega nizkotokovnega izhoda in zanesljivega delovanja v širokem dinamičnem razponu jih naredi nepogrešljive za sodobne aplikacije za nadzor energije, obračunavanje in zaščito. Od fizike magnetne indukcije do praktičnih premislekov o obremenitvi in nasičenosti je tokovni transformator CT dokaz moči preprostega, robustnega inženirstva.
Izbira pravega tokovnega transformatorja CT za vašo aplikacijo zahteva skrbno upoštevanje natančnosti, obremenitve in sistemskih zahtev. Z razumevanjem teh dejavnikov lahko zagotovite, da vaš merilni sistem zagotavlja zanesljive in natančne podatke, potrebne za učinkovito upravljanje z energijo. priWenzhou Xifa Electrical Equipment Co., Ltd., smo zavezani k zagotavljanju visokokakovostnih tokovnih transformatorjev CT, ki izpolnjujejo najzahtevnejše merilne zahteve. Naši izdelki so zasnovani in izdelani po najvišjih standardih, kar zagotavlja zanesljivo delovanje skozi celotno življenjsko dobo namestitve.
-
