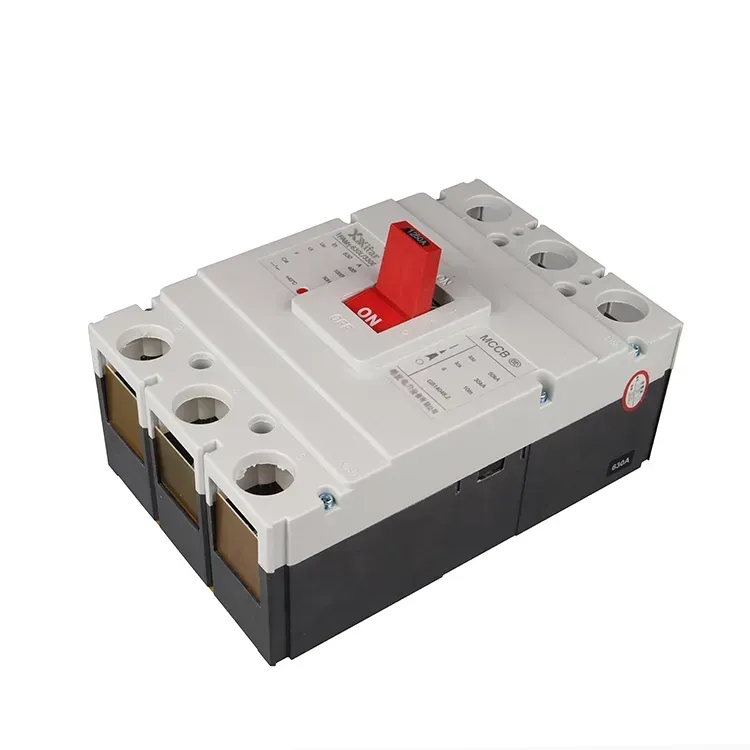

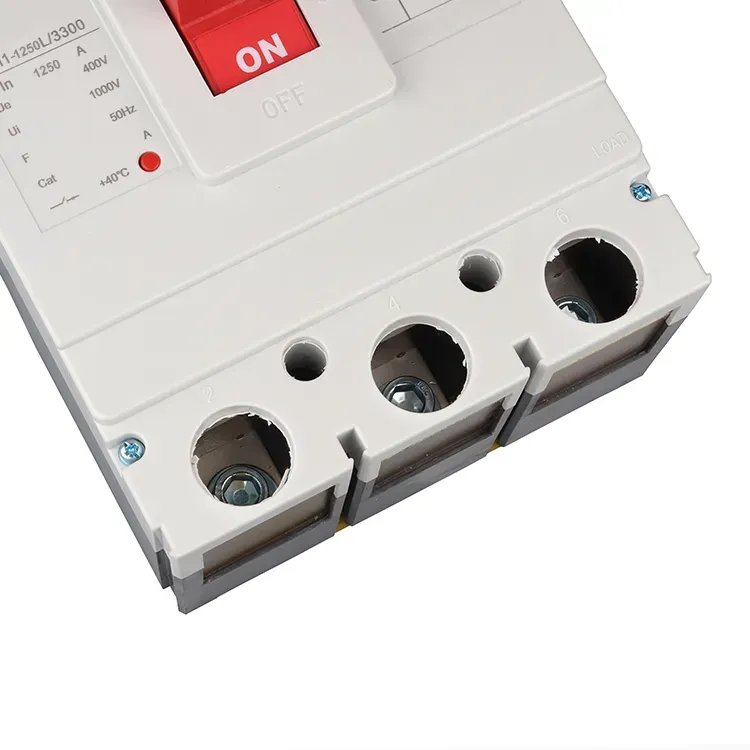

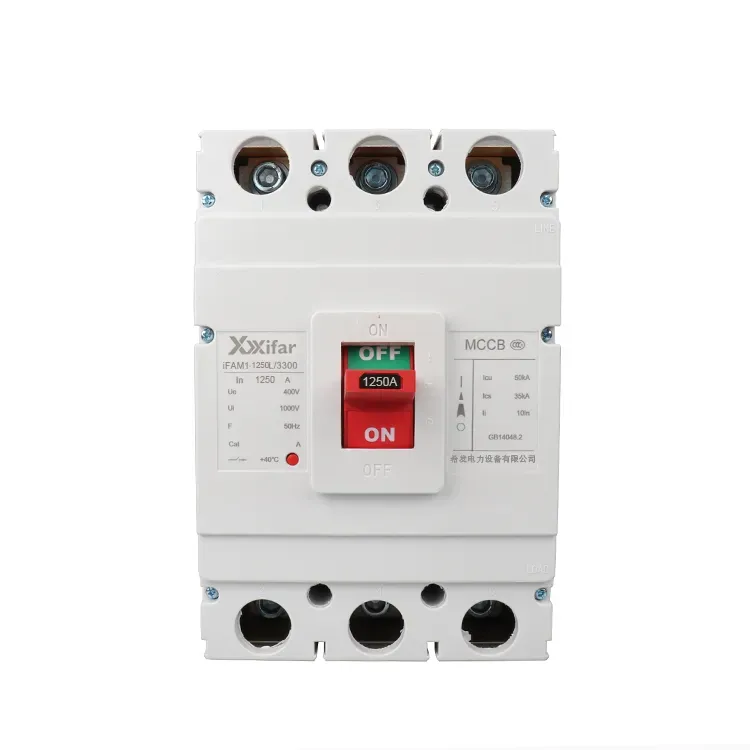

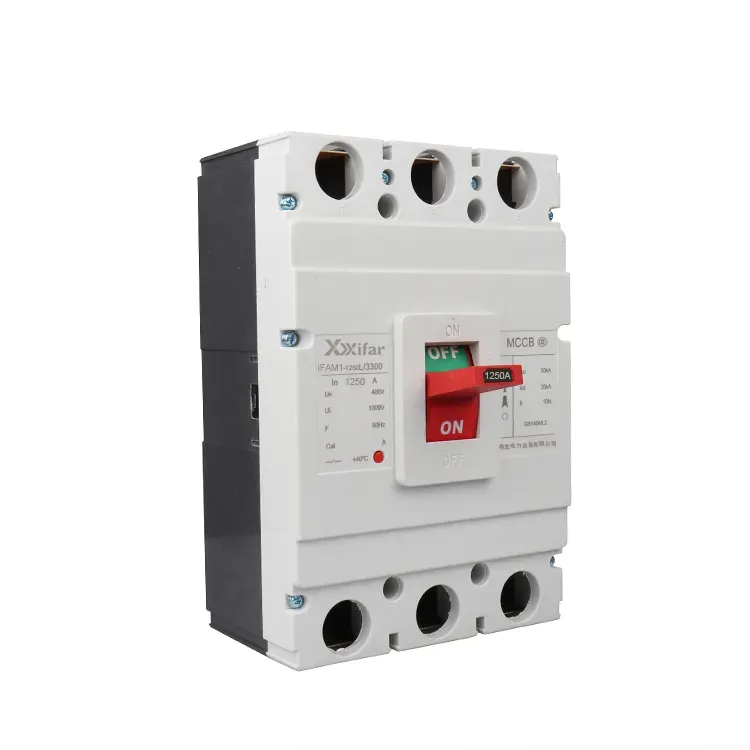

3-polni 600 V mccb odklopnik 1250 A je v glavnem sestavljen iz treh osnovnih delov, to so kontaktni sistem, sistem za gašenje obloka in sprožilne enote. Te sprožilne enote zagotavljajo različne zaščitne funkcije, vključno z zaščito pred prenapetostjo, zaščito pod napetostjo, toplotno zaščito in sprožitvijo. 1250-amperski 3-polni 600-voltni odklopnik mccb se izklopi ročno ali z motoriziranim voznikom. Ko so kontakti zaprti, jih na mestu zadrži mehanizem brez sprožitve. Ko pride do napake, ustrezna sprožilna enota aktivira mehanizem, sprosti zapah in povzroči, da se 3-polni odklopnik mccb 1250 amperov samodejno sproži in tako zaščiti tokokrog.
1. Odklopna enota
Odklopnik se uporablja za daljinsko upravljanje. Omogoča odpiranje vezja prek 3-polnega 600 V mccb odklopnika 1250 A na daljavo.
2. Odklopnik prekomernega toka
Ta enota zagotavlja zaščito pred kratkim stikom in prekomernim tokom. Ko tok preseže prednastavljeno vrednost, elektromagnetna sila, ki jo ustvari sprožilna enota, sprosti zapah. Gibljivi kontakt se nato pod silo vzmeti hitro loči in prekine vezje.
3. Sprožilnik pod napetostjo
Ta enota zagotavlja zaščito pred izgubo napetosti. Njegova tuljava je neposredno povezana z napajalnikom in ostane pod napetostjo v normalnih pogojih, kar omogoča, da odklopnik tokokroga 1250 A 3 pol 600 V mccb ostane zaprt. Ob izpadu napajanja ali občutnem padcu napetosti magnetna sila oslabi in postane manjša od sile vzmeti. Vzmet nato požene premikajoče se jedro, sprosti zapah in povzroči sprožitev 1250-amperskega 3-polnega 600-voltnega odklopnika mccb.
4. Toplotni sprožilnik
Ko preobremenitveni tok teče skozi 3-polni odklopnik 1250 A 600 V mccb, se bimetalni trak v termičnem sprožilniku zaradi toka segreje. Ker imata obe kovini različne koeficiente razteznosti, se pri segrevanju upogibata različno hitro. Ta deformacija potisne sprožilni mehanizem, zaradi česar se 1250 ampersko 3-polno odklopnik v oblikovanem ohišju MCCB odpre in prekine tokokrog.
|
Nazivni okvirni tok |
1250 |
|
Število polj |
3 pol; 3P; 3 faza |
|
Nazivni delovni tok |
630A; 700A; 800A; 1000A |
|
Pogostost |
60 Hz/50 Hz |
|
Končna prekinitvena zmogljivost kratkega stika |
50kA ali 70kA |
|
Storitvena prekinitvena zmogljivost kratkega stika |
35kA ali 50kA |
|
Nazivna delovna napetost |
660 V; 690 V |
|
Nazivna izolacijska napetost |
1000 V |
|
Mehanska življenjska doba |
10000-krat |
|
Življenjska doba elektrike |
2000-krat |
|
Obločna razdalja |
≤100 mm |
| Način izdelka | Poljak | Dimenzija | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| M1-63M | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| M1-125L | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| M1-250L | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| M1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| M1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
