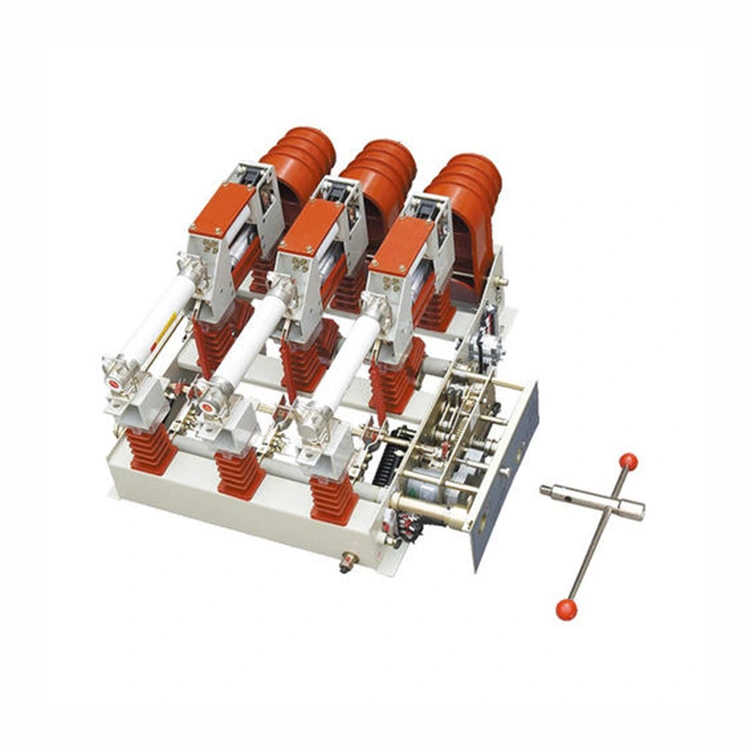

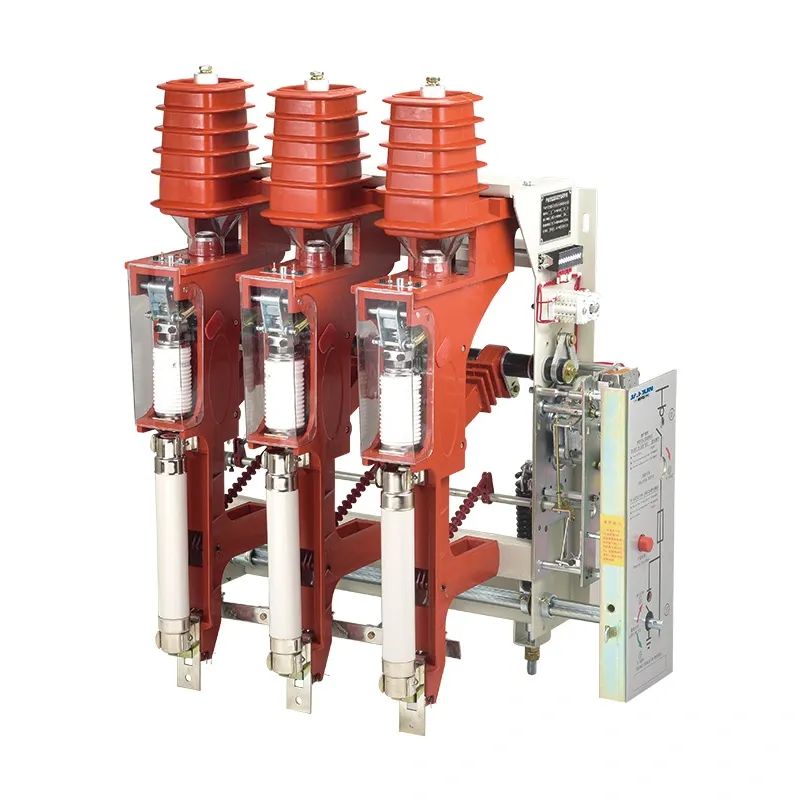

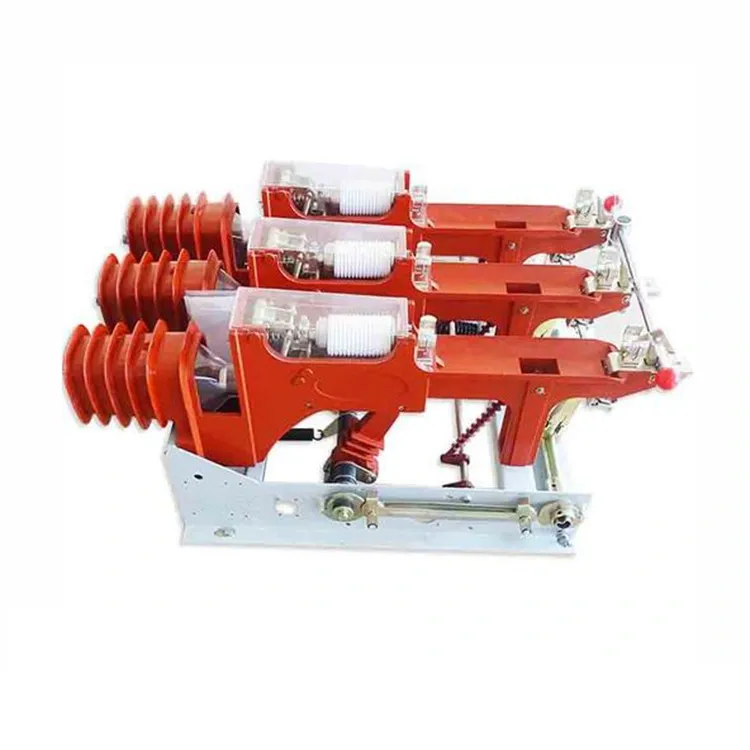

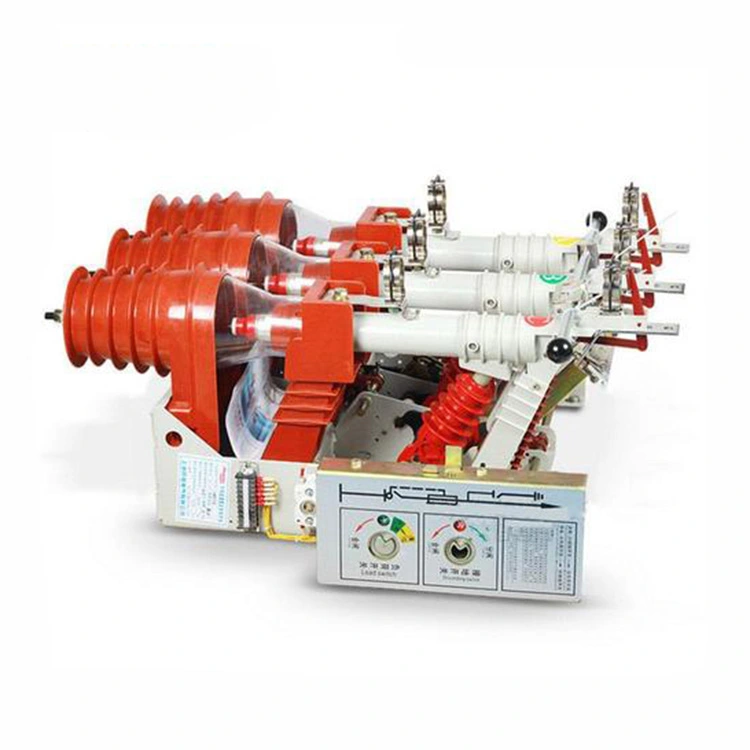

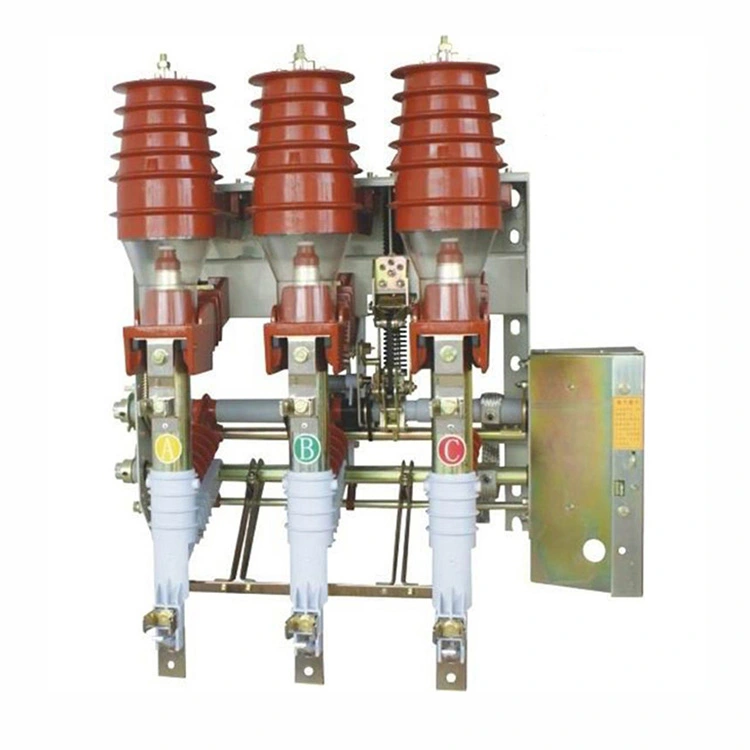

Mv vakuumsko varovalno stikalo za izklop bremena 11kv

MV vakuumsko varovalno bremensko stikalo 11kv je trifazna srednjenapetostna stikalna naprava z nazivno napetostjo 12 kV in nazivno frekvenco 50 Hz. Zasnovan je za sprožitev in prekinitev obremenitvenih tokov, tokov zanke, tokov transformatorjev brez obremenitve in polnilnih tokov kablov ter za zapiranje tokov kratkega stika. Ko je opremljeno z ozemljitvenim stikalom, je stikalo za izklop bremena sposobno prenesti tokove kratkega stika. Strukturna značilnost je lahko prikazana kot spodaj:

1. Zaščitno stikalo, ozemljitveno stikalo, varovalka in pogonski mehanizem so nameščeni na enem samem okvirju, kar omogoča prilagodljive kombinacije. Zasnova je kompaktna, z majhnimi skupnimi dimenzijami in enostavno namestitvijo.

2. Opremljena z izoliranimi ščiti za fiksne kontakte, glavna enota obroča doseže notranjo izolacijo brez potrebe po medfaznih pregradah ali izolacijskih predelnih stenah na prelomnih točkah, kar učinkovito preprečuje nesreče zaradi obločnega bliska znotraj omare.

3. Zagotovljena je zanesljiva mehanska zapora med izklopnim stikalom za obremenitev z vakuumsko varovalko mV, ozemljitvenim stikalom in varovalko, da se zagotovi skladnost z varnostnimi zahtevami "petih preprečevanj".

4. Na voljo sta dva načina delovanja za stikalo za izklop obremenitve z vakuumsko varovalko mV: ročno delovanje in motorizirano delovanje z dvojnim napajanjem AC/DC.

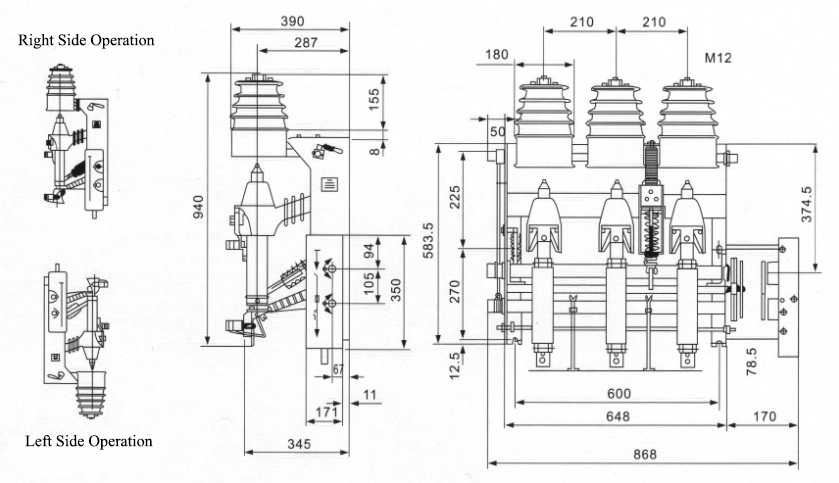

Parameter izdelka:

Pogosta vprašanja o izdelku:

V: Kako vakuumska tehnologija izboljša delovanje visokonapetostnega prekinitvenega stikala z vakuumsko varovalko 11 kV?

O: Vakuumski prekinjevalec zagotavlja čist, zanesljiv medij za gašenje obloka. Zagotavlja hitro ugasnitev obloka pri ničelnem toku, zmanjšuje obrabo kontaktov, minimalizira zahteve po vzdrževanju in odpravlja skrbi za okolje, povezane s plinom SF₆.

V: Kakšno vlogo imajo varovalke v kombinaciji stikala za izklop bremena in varovalke?

O: Varovalke delujejo kot rezervna zaščita in prekinejo visoke napakne tokove, ki presegajo zmogljivost stikala za izklop bremena. Upravljajo tudi udarni mehanizem, ki sproži stikalo med napako, kar zagotavlja usklajen odklop tokokroga.

V: Kakšne so prednosti pred običajnim odklopnikom?

O: Medtem ko odklopniki ponujajo popolno zmožnost odpravljanja napak, stikalo za prekinitev bremena z vakuumsko varovalko zagotavlja bolj kompaktno, stroškovno učinkovito in vzdrževanju prijazno rešitev za aplikacije na ravni distribucije. Posebej je primeren za zaščito transformatorjev, kjer je zadostna koordinacija varovalke in stikala.
