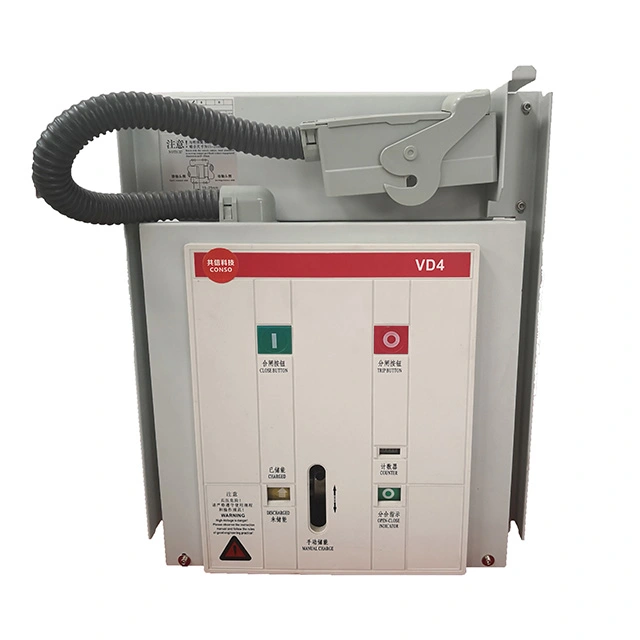

A Vakuumski odklopnik (VCB)je ena najbolj zanesljivih in razširjenih stikalnih naprav v srednjenapetostnih elektroenergetskih sistemih. Z uporabo vakuuma kot medija za gašenje obloka nudijo VCB vrhunsko izolacijo, dolgo življenjsko dobo, minimalno vzdrževanje, in odlična okoljska združljivost.
V tem poglobljenem vodniku vam bomo razložilikaj je vakuumski odklopnik, kako deluje, svojeključne komponente, prednosti pred drugimi odklopniki, intipične aplikacije. Ta članek je zasnovan v pomoč inženirjem, Izvajalci EPC in nosilci odločanja o elektroenergetskih sistemih jasno razumejo, zakaj so VCB postali prednostna izbira v sodobnih električnih omrežjih.
A Vakuumski odklopnik (VCB)je vrsta električnih stikalnih naprav, namenjenih zaščiti električnih tokokrogov s prekinitvijo pretok toka v normalnih in okvarjenih pogojih. Za razliko od oljnih ali plinskih odklopnikov VCB uporablja avisoko vakuumsko okoljekot medij za gašenje obloka.
Ko se kontakti znotraj odklopnika ločijo, nastali električni oblok hitro ugasne v vakuumu zaradi odsotnosti ionizirajočega delci. Zaradi tega so vakuumski odklopniki izjemno učinkoviti in varni za srednjenapetostna območja, običajno od3,3 kV do 36 kV.
Načelo delovanja vakuumskega odklopnika temelji nahitro obnavljanje dielektrične trdnosti v vakuumu. Ko pride do napake, odklopni mehanizem loči kontakte znotraj zaprtega vakuumskega prekinjevalca.
To učinkovito gašenje obloka je razlog, zakaj so znani vakuumski odklopnikivisoka prekinitvena zmogljivostindolga električna vzdržljivost.
| Komponenta | funkcija |
|---|---|
| Vakuumski prekinjevalec | Ugasne oblok in prekine tok |
| Fiksni in gibljivi kontakti | Prevajanje in prekinitev električnega toka |
| Delovni mehanizem | Zagotavlja mehansko energijo za odpiranje in zapiranje kontaktov |
| Izolacijsko ohišje | Zagotavlja električno izolacijo in varnost |
| Krmilno vezje | Upravlja logiko sprožitve, zapiranja in zaščite |
V primerjavi s tradicionalnimi tehnologijami vakuumski odklopniki zagotavljajo uravnoteženo rešitev za zmogljivost, trajnost in stroški življenjskega cikla.
| Funkcija | VCB | SF₆ CB | Olje CB |
|---|---|---|---|
| Arc Medium | Vakuum | SF₆ plin | Olje |
| Vzdrževanje | Zelo nizko | Srednje | visoko |
| Vpliv na okolje | Okolju prijazen | Visoka (toplogredni plin) | Tveganje onesnaženja |
| Tipična napetost | Do 36 kV | Do 800 kV | Do 33 kV |
Vakuumski odklopniki se pogosto uporabljajo v:
Proizvajalci kotXiFazagotavljanje rešitev za vakuumske odklopnike, zasnovane za izpolnjevanje mednarodne standarde in različne zahteve glede uporabe.
Pri izbiri VCB upoštevajte naslednje dejavnike:
Ena največjih prednosti vakuumskih odklopnikov je njihovanizka zahteva po vzdrževanju. Ker ni olja ali plina za zamenjavo, se rutinski pregledi osredotočajo predvsem na mehanske dele in krmilna vezja.
V normalnih delovnih pogojih lahko VCB doseže življenjsko dobo20–30 let.
Vakuum zagotavlja odlično dielektrično trdnost in hitro ugasnitev obloka, kar zagotavlja varno in zanesljivo prekinitev.
ja VCB-ji ne uporabljajo olja ali plina SF₆, zaradi česar so ena najbolj okolju prijaznih tehnologij odklopnikov.
Vakuumski odklopniki se uporabljajo predvsem v srednjenapetostnih sistemih do 36 kV.
Običajno VCB zahtevajo minimalno vzdrževanje z rednimi pregledi vsakih nekaj let.
Če iščete zanesljive, učinkovite in okolju prijazne rešitve za vakuumske odklopnike,XiFaponuja široko paleto izdelkov, prilagojenih sodobnim elektroenergetskim sistemom. Brez skrbikontaktirajte nasza pridobitev strokovne podpore, tehničnih navodil in prilagojenih rešitev za vaš projekt.
