A Current transformator (CT)je kritična komponenta v sodobnih električnih in energetskih sistemih, ki omogoča natančno merjenje toka, zaščito sistema in nadzor energije brez neposrednega električnega stika. Izbira pravega CT je bistvena za zagotavljanje varnosti, natančnosti in dolgoročne zanesljivosti sistema.
V tem poglobljenem vodniku raziskujemo, kako delujejo tokovni transformatorji, različne vrste CT, ključna izbirna merila, razrede točnosti, najboljše prakse namestitve in aplikacije v resničnem svetu. Ne glede na to, ali načrtujete industrijski elektroenergetski sistem, nadgrajujete nadzor energije ali izbirate CT za zaščitne releje, vam bo ta članek pomagal sprejeti informirano odločitev.
A Tokovni transformator (CT)je merilni transformator, zasnovan za zmanjšanje visokih vrednosti izmeničnega toka (AC) na nižjo, standardizirano raven, ki jo je mogoče varno izmeriti ali nadzorovati z merilniki, zaščitnimi releji ali krmilnimi napravami.
CT se pogosto uporabljajo v:
Z uporabo elektromagnetne indukcije CT zagotavlja električno izolacijo med visokonapetostnimi tokokrogi in nizkonapetostno merilno opremo, kar bistveno izboljša varnost sistema.
Načelo delovanja tokovnega transformatorja temelji naFaradayev zakon elektromagnetne indukcije. Ko tok teče skozi primarni prevodnik, ustvari magnetno polje okoli jedra. Ta magnetni tok inducira sorazmeren tok v sekundarnem navitju.
Na primer, CT ocenjen na1000A:5Apretvori 1000 amperov primarnega toka v obvladljivih 5 amperov za merilne instrumente.
Okenski CT-ji imajo okroglo odprtino, skozi katero poteka primarni vodnik. So kompaktni, zanesljivi in se pogosto uporabljajo v stikalnih in razdelilnih ploščah.
CT z razdeljenim jedrom je mogoče namestiti brez odklopa primarnega vodnika, zaradi česar so idealni za naknadno opremljanje obstoječih sistemov in energetske preglede.
Palični CT-ji uporabljajo vgrajen primarni vodnik in so zasnovani za visokotokovne aplikacije z odlično mehansko trdnostjo.

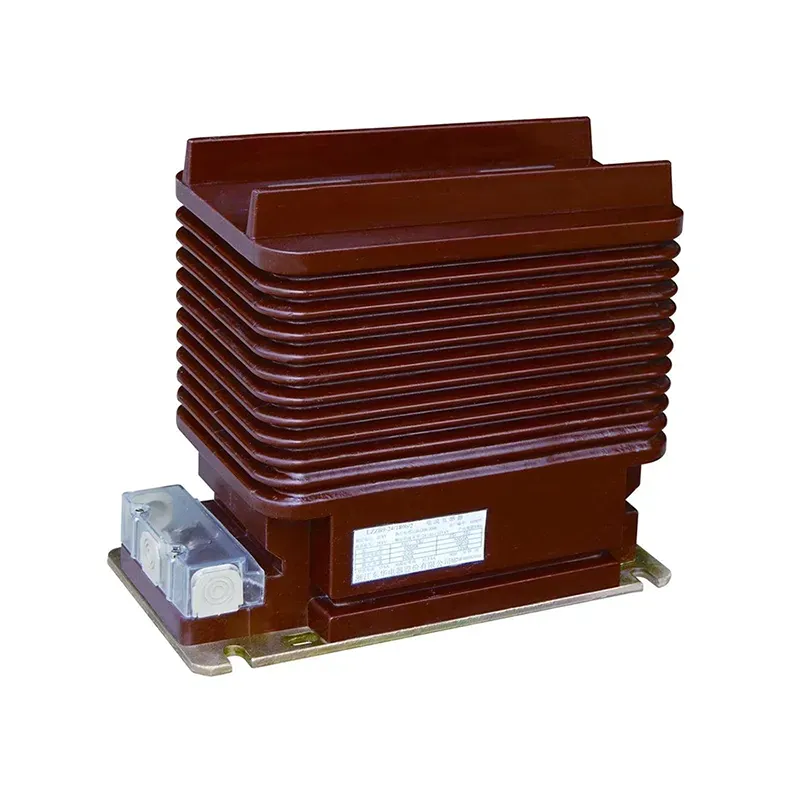

Ti CT-ji vključujejo več obratov na primarnem navitju in se uporabljajo za nizkotokovne aplikacije z visoko natančnostjo.
Izbira pravega CT zahteva ravnotežje med zmogljivostjo, varnostjo in stroški. Spodaj so najpomembnejša merila, ki jih je treba upoštevati:
Izberite CT z oceno primarnega toka, ki se ujema ali rahlo presega največji delovni tok vašega sistema.
Razred točnosti določa, kako natančno CT reproducira primarni tok. To je še posebej pomembno za sisteme zaračunavanja in zaščite.
Obremenitev se nanaša na skupno obremenitev (v VA), priključeno na sekundar CT. Preseganje nazivne obremenitve zmanjša natančnost in lahko povzroči pregrevanje.
Proizvajalci kotXiFazagotavlja prilagojene rešitve CT, ki ustrezajo posebnim sistemskim zahtevam, kar zagotavlja optimalno delovanje in dolgoročno zanesljivost.
Razredi točnosti določajo dovoljeno napako CT pod določenimi pogoji.
Izbira pravilnega razreda točnosti zagotavlja skladnost s standardi, kot sta IEC in IEEE, hkrati pa ohranja učinkovitost sistema.
V sodobnih energetskih infrastrukturah igrajo CT-ji ključno vlogo pri omogočanju inteligentnega spremljanja in napovednih vzdrževalnih strategij.
Pravilna namestitev je bistvena za zagotovitev varnega in natančnega delovanja CT.
Nepravilna namestitev lahko povzroči nevarne prenapetosti in netočne odčitke.
| Vrsta CT | Glavna prednost | Tipična uporaba |
|---|---|---|
| Okno CT | Kompakten in ekonomičen | Stikalne plošče |
| Split Core CT | Enostavna namestitev | Energetska dogradnja |
| Palični CT | Visoka tokovna zmogljivost | Podpostaje |
| CT rane | Visoka natančnost | Merjenje nizkega toka |
Sekundarni CT z odprtim tokokrogom lahko ustvari nevarno visoke napetosti, kar predstavlja resno varnostno tveganje in lahko poškoduje opremo.
Tradicionalni CT so zasnovani samo za izmenični tok. Za merjenje enosmernega toka so potrebni Hallovi senzorji.
S pravilno namestitvijo in pogoji delovanja lahko visokokakovosten CT traja 20–30 let ali več.
Ni nujno. Večja natančnost poveča stroške. Razred točnosti mora ustrezati dejanskim zahtevam aplikacije.
Izbira pravegaTokovni transformator (CT)je ključni korak pri načrtovanju varnih, učinkovitih in zanesljivih električnih sistemov. Z razumevanjem tipov CT, razredov točnosti in aplikacijskih zahtev lahko inženirji in načrtovalci sistemov znatno izboljšajo zmogljivost in zmanjšajo operativna tveganja.
Če iščete zanesljive in prilagojene rešitve tokovnih transformatorjev,XiFaponuja široko paleto izdelkov CT, zasnovanih za natančnost, vzdržljivost in skladnost z mednarodnimi standardi.
Če želite izvedeti več o izbiri idealnega tokovnega transformatorja za vaš projekt ali zahtevati tehnično podporo,kontaktirajte nasdanes in dovolite, da vam naši strokovnjaki pomagajo pri samozavestnem napajanju vašega sistema.
