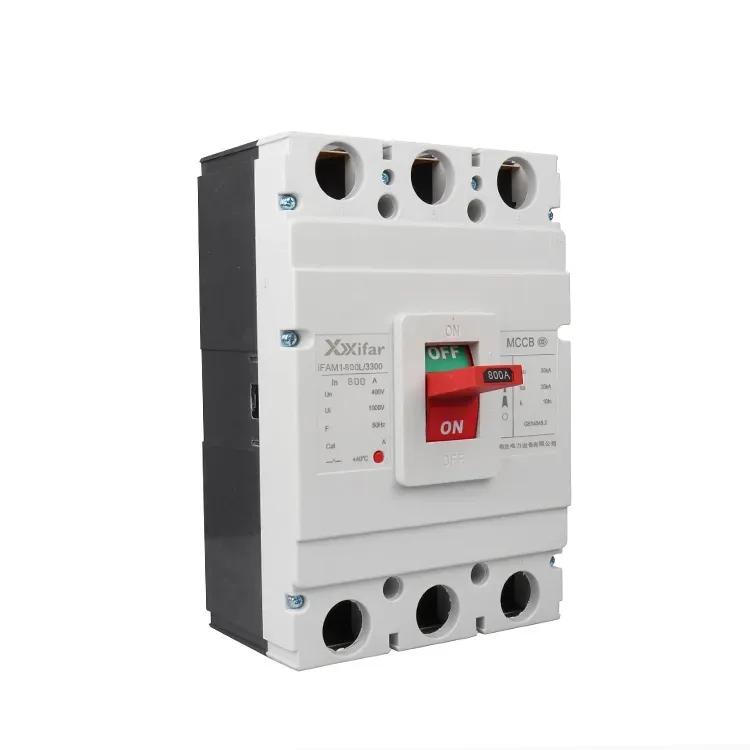

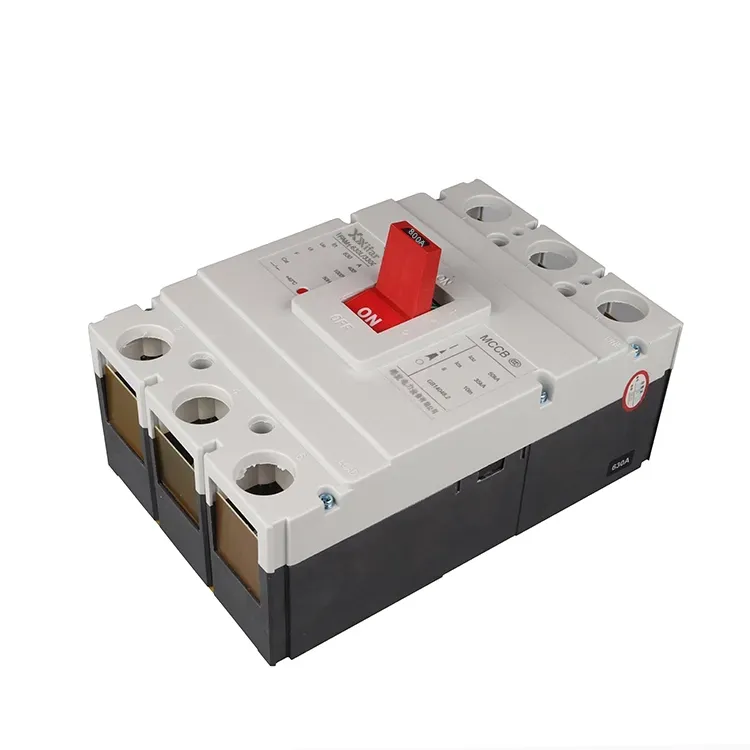

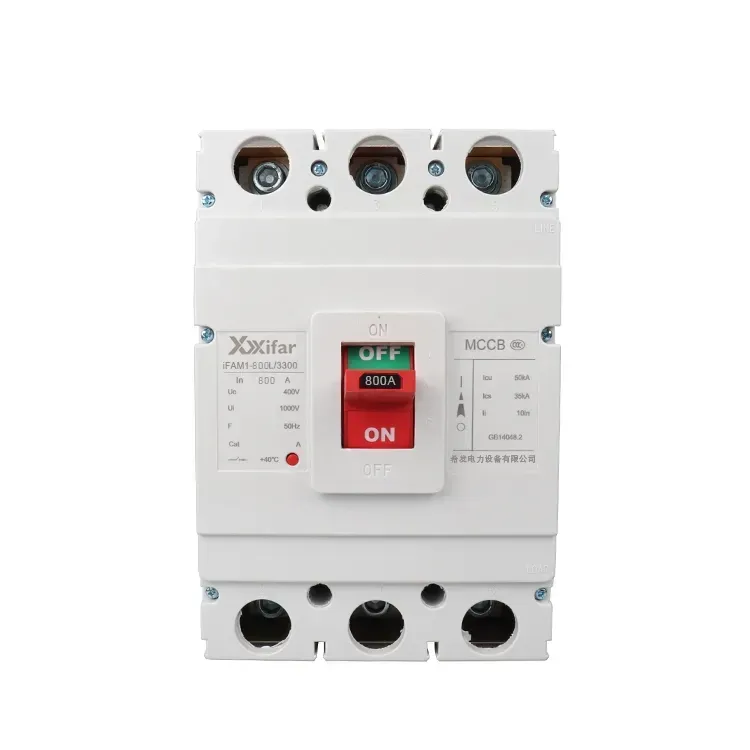

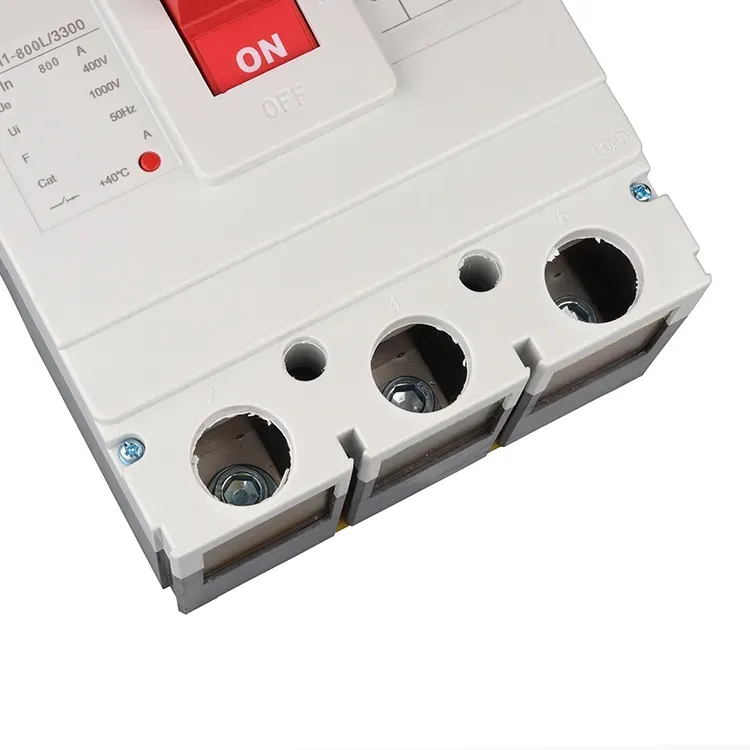

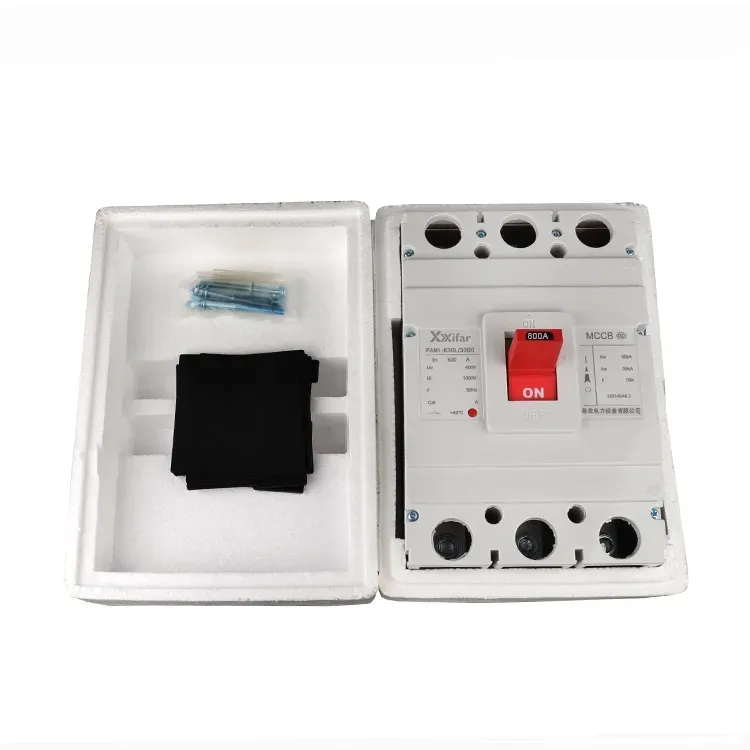

400v 800a odklopnik tokokroga z izoliranim ohišjem

400 V 800 A odklopnik z izoliranim ohišjem MCCB je vrsta nizkonapetostnega odklopnika, ki ima oblikovano izolacijsko ohišje z zračno izolacijo. Široko se uporablja v sistemih za distribucijo električne energije za prekinitev ali izolacijo normalnih tokov kot tudi tokov napak znotraj nazivnega območja, kar zagotavlja varnost električnih vodov in opreme. notranja struktura odklopnika 400v 800a z izoliranim ohišjem MCCB običajno vključuje premične in fiksne kontakte, delovni mehanizem in sprožilne enote, kot sta termični in magnetni sprožilec. Te komponente omogočajo, da odklopnik tokokroga 400v 800a z oblikovanim izoliranim ohišjem zagotavlja tako dolgo časovno zakasnitev kot takojšnjo zaščito. Običajni tipi izklopa odklopnika tokokroga 400 V 800 A z ulitim izoliranim ohišjem vključujejo samo magnetne, termično magnetne in elektronske sprožilce.

Opredelitev odklopnika v izoliranem ohišju

400v 800a odklopnik z izoliranim ohišjem MCCB je po zmogljivosti in uporabi umeščen med miniaturne odklopnike, ki se imenujejo tudi MCB, in zračne odklopnike, ki se imenujejo ACB. Odklopnik tokokroga z ulitim izoliranim ohišjem 400 V običajno pokriva tokovno območje od 10 A do 1600 A. S termomagnetnimi ali elektronskimi sprožilnimi enotami, zaprtimi v oblikovanem ohišju, je primeren za zaščito in nadzor na različnih ravneh nizkonapetostnega distribucijskega elektroenergetskega sistema.

Funkcionalnost in značilnosti odklopnika z izoliranim ohišjem

Termomagnetne sprožilne enote združujejo bimetalni element za zaščito pred preobremenitvijo z magnetnim mehanizmom za zaščito pred kratkim stikom. Po drugi strani pa elektronske sprožilne enote omogočajo natančnejšo nastavitev zaščitnih nastavitev, običajno v razponu tolerance 10–20 %. Še posebej so uporabne v tokokrogih motorjev, kjer mora 400v 800a odklopnik MCCB z izoliranim ohišjem delovati skozi visoke vhodne tokove, pri čemer so stopnje magnetnega pobiranja pogosto nastavljene nad desetkratnik nazivnega toka.

Odklopnik tokokroga z ulitim izoliranim ohišjem

400v 800a odklopniki z izoliranim ohišjem MCCB se lahko uporabljajo kot napajalniki v primarnih, sekundarnih ali terciarnih distribucijskih sistemih in so primerni tudi kot vhodni odklopniki na sekundarni in terciarni ravni. Njihova končna izklopna zmogljivost kratkega stika, običajno v razponu od 36 kA do 120 kA, je znatno višja kot pri miniaturnih odklopnikih, ki običajno padejo med 6 kA in 10 kA.

Premisleki glede izbire odklopnika z ulitim izoliranim ohišjem

Ključni dejavniki pri izbiri MCCB vključujejo velikost okvirja in nazivni tok, na primer 100 A ali 250 A, nastavitve sprožilne enote, na primer Ir = 1,2 In ali 5 In, izklopno zmogljivost in zahtevane značilnosti krivulje proženja, kot sta funkciji dolgega in kratkega časovnega zakasnitve.

Tehnična primerjava odklopnika z ulitim izoliranim ohišjem

Toplotni magnetni odklopniki 400v 800a z izoliranim ohišjem imajo razmeroma preprosto strukturo, vendar nižjo natančnost, s tolerancami okoli ±20 %. Elektronske sprožilne enote, ki pogosto temeljijo na zaznavanju tuljave Rogowskega, ponujajo izboljšano natančnost in temperaturno kompenzacijo, zaradi česar so odklopniki z izoliranim ohišjem 400 V 800 A bolj primerni za kritična vezja ali aplikacije, ki zahtevajo selektivno koordinacijo.

Parameter odklopnika 400v 800a z izoliranim ohišjem:
