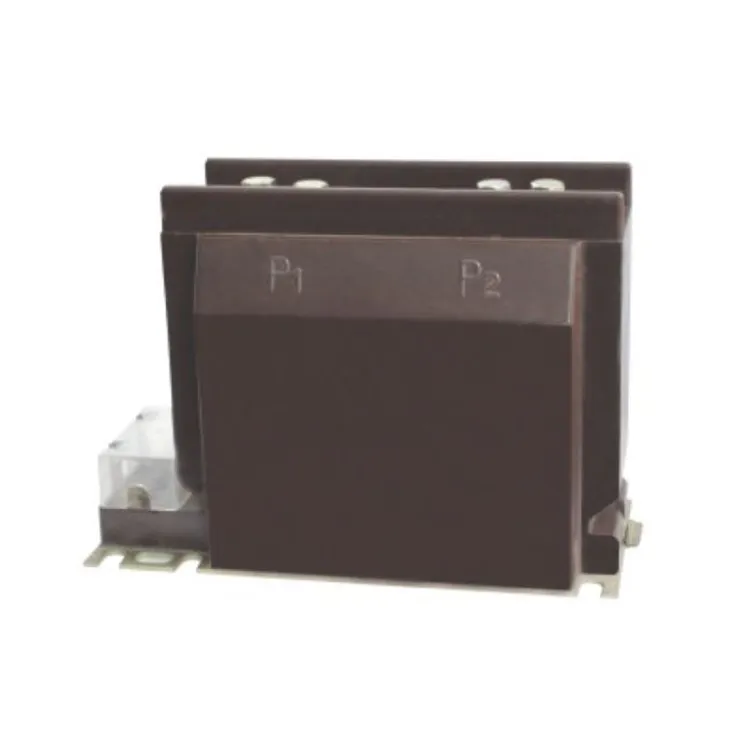

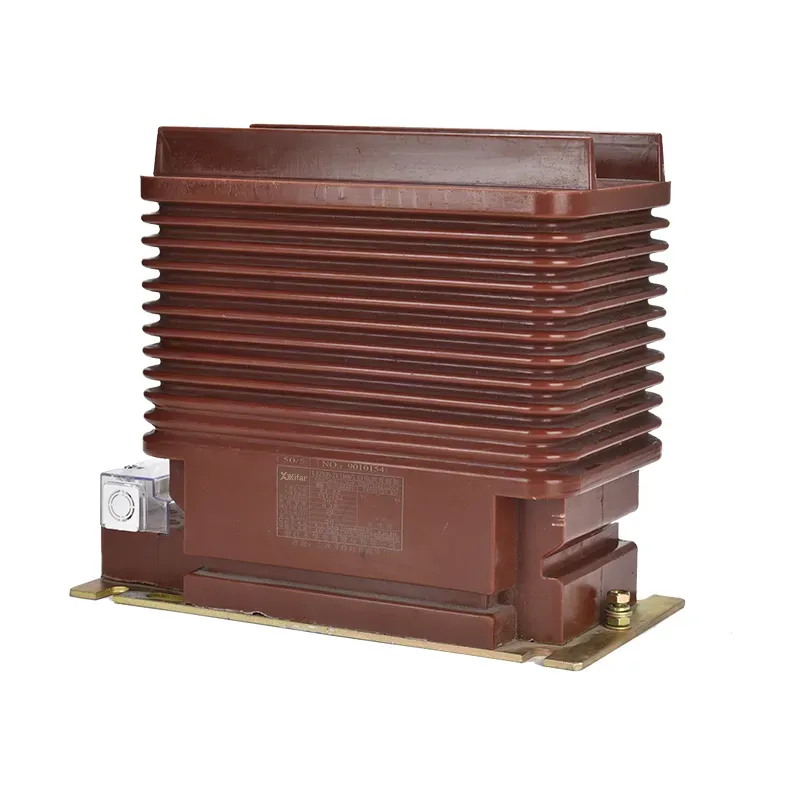

Tokovni transformator ct s primarnimi nazivnimi močmi 200 A, 300 A, 500 A in 800 A ter standardnim sekundarnim izhodom 5 A je zasnovan za zanesljivo merjenje toka in zaščitne aplikacije v napajalnih sistemih z napetostnim nivojem od 10 do 35 kv.
Vsak tokovni transformator ct 200 300 500 800 5a uporablja natančno navit bakren prevodnik in trdno kakovostno magnetno jedro, da ohranja odlično zmogljivost pri natančnem razmerju v celotnem območju delovanja. Tokovni transformator ct 200 300 500 800 5a je izdelan za zagotavljanje stabilnega sekundarnega izhoda pri različnih pogojih obremenitve, zaradi česar je primeren tako za merilna kot zaščitna vezja.
Ohišje je izdelano iz trpežnega, ognjevarnega izolacijskega materiala, ki nudi odlično odpornost na vlago in okoljske obremenitve. Kompaktna oblika omogoča enostavno namestitev v stikalne plošče, krmilne omare in razdelilne plošče.
| Vrsta | Primarni nazivni tok (A) | Razred natančnosti | Razred točnosti in nazivna moč cosΦ=0,8 | Termični tok v času Shory (kA/S) | Nazivni dinamični tok (kA) | |||
| 0,2 (s) | 0,5 (s) | 10P10 | 10P15 | |||||
| LZZBJ9-12 | 20 | 0,2 s/0,5 0,2 s/10P 0,2/10P 0,5 s/10P 0,5/10P | 10 | 10 | 15 | 15 | 2 | 5 |
| 30 (40) | 3 | 7.5 | ||||||
| 50 (60) | 5 | 12.5 | ||||||
| 75 | 7.5 | 18.5 | ||||||
| 100 | 10 | 25 | ||||||
| 150 | 15 | 37.5 | ||||||
| 200 | 25 | 62.5 | ||||||
| 300 | 31.5 | 80 | ||||||
| 400 do 600 | 45 | 112.5 | ||||||
| 750 do 1250 | 80 | 160 | ||||||
V: Kaj pomeni razmerje CT, kot je 200/5A, v tokovnem transformatorju ct 200 300 500 800 5a?
A: v tokovnem transformatorju ct 200 300 500 800 5a razmerje CT 200/5A pomeni, da ko skozi primarni vodnik teče 200 amperov, sekundarno navitje odda 5 amperov. Enako načelo velja za druga razmerja: 300/5A, 500/5A, 800/5A itd. Razmerje zagotavlja, da se veliki primarni tokovi lahko zmanjšajo na standardizirano sekundarno vrednost za varno merjenje in zaščito.
V: Kako izberem pravo razmerje CT?
O: Razmerje CT je treba izbrati glede na največji tok obremenitve sistema. Na primer, če vaš podajalnik običajno prenaša 180 A z občasnimi konicami do 220 A, bi bil primeren CT 200/5A. Če se pričakuje, da bo tok dosegel 450 do 500 A, bi bil primernejši CT 500/5A. Cilj je preprečiti preveliko dimenzioniranje, ki zmanjša natančnost pri nizki obremenitvi, in premajhno dimenzioniranje, ki tvega nasičenost.
V: Kateri razredi točnosti so na voljo za tokovni transformator ct 200 300 500 800 5a?
O: Za namene merjenja običajni razredi vključujejo 0,2, 0,2S, 0,5 in 0,5S. Za zaščito so tipični razredi 5P10, 10P10 ali 10P20. Zahtevani razred je odvisen od tega, ali se bo CT uporabljal za merjenje prihodkov, splošni nadzor ali zaščitne releje.
