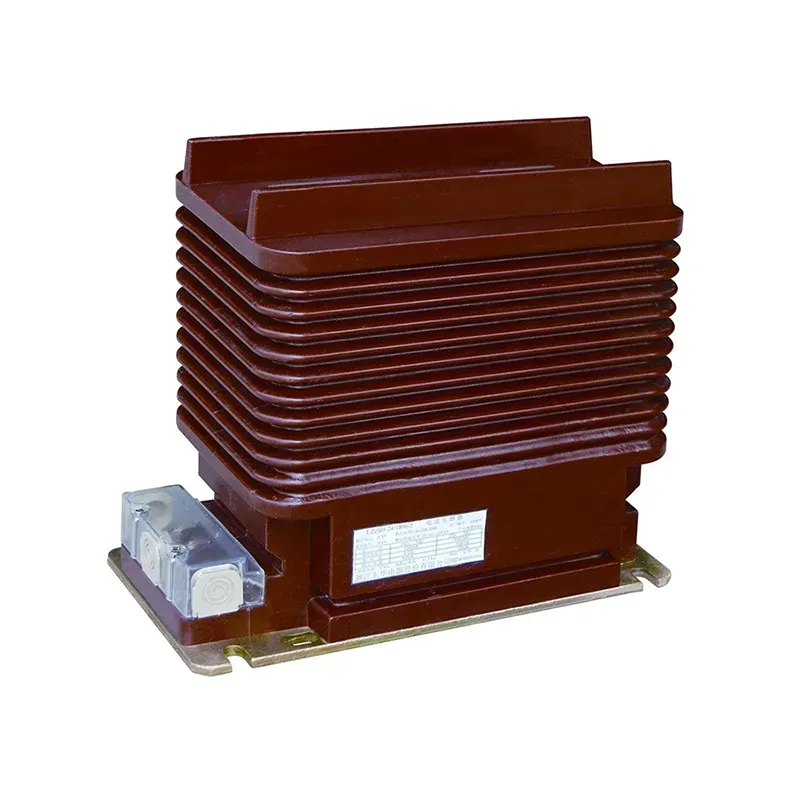

Tokovni transformator navitega tipa je zasnovan za zanesljivo merjenje toka in zaščito v srednjenapetostnih napajalnih sistemih, kot so 10kv, 20kv in 35kv. Ta navit tip 5p10 5p20 ct 100 150 400 5a, ki je na voljo v tokovnih razmerjih 100/5A, 150/5A in 400/5A ter z razredoma natančnosti zaščite 5P10 in 5P20, zagotavlja natančen sekundarni tokovni izhod, primeren tako za meritve, merjenje kot zaščitne releje.
Navit tokovni transformator, izdelan s trdnimi magnetnimi jedri in sekundarnimi tuljavami, zagotavlja stabilno delovanje v pogojih kratkega stika in zagotavlja natančno transformacijo toka tudi med prehodnimi dogodki. Njegov robusten izolacijski sistem, ki pogosto vključuje epoksi ali visokokakovostno smolo, zagotavlja varnost, dolgo življenjsko dobo ter odpornost na vlago in okoljske obremenitve.
Navita oblika omogoča prilagodljivo namestitev v stikalne naprave, nadzorne plošče in razdelilne plošče, da se zagotovi zanesljiva podpora za sheme relejne zaščite. Tokovni transformator navitega tipa je idealen za industrijske obrate, komercialne objekte in komunalna distribucijska omrežja, kjer je natančno in zanesljivo merjenje toka bistvenega pomena tako za nadzor delovanja kot zaščitni nadzor.

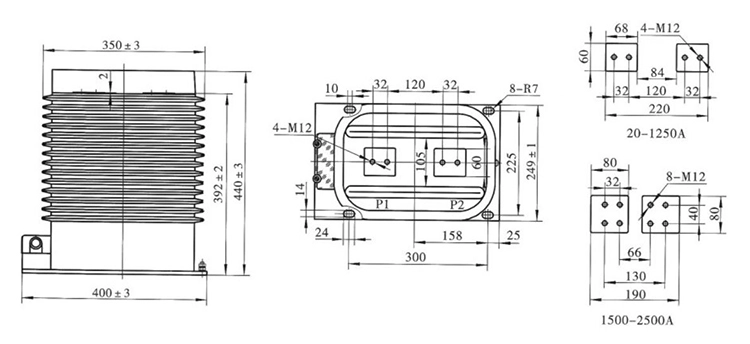

| Vrsta | Primarni nazivni tok (A) | Razred natančnosti | Razred točnosti in nazivna moč cosΦ=0,8 | Termični tok v času Shory (kA/S) | Nazivni dinamični tok (kA) | ||
| 0,2 (s) | 0,5 (s) | 10P10 | |||||
| LZZBJ9-35 | 20-100 | 0,2/0,2 0,2/0,5 0,2/5P20 0,5/5P20 0,2/0,5/5P 0,2/5P/5P | 10 | 10 | 15 | 150I1n | 375I1n |
| 150-200 | 31.5 | 80 | |||||
| 300-500 | 31,5/2 | 80 | |||||
| 600-1250 | 15 | 30 | 20 | 31,5/4 | 80 | ||
| 1500-2000 | 20 | 40 | 30 | 40/4 | 125 | ||
| 2500 | 20 | 40 | 20 | 40/4 | 125 | ||
| Vrsta | Primarni nazivni tok (A) | Razred natančnosti | Zmogljivost (VA) | Termični tok v času Shory (kA/S) | Nazivni dinamični tok (kA) |
| LZZBJ9-35 | 10 | 0,2/10P10 0,5/10P10 0,2/5P20 0,5/5P20 0,2/0,5/10P10 0,2/0,5/5P20 0,2/10P10/5P20 0,5/10P10/5P20 | 15/20 20/20 15/20 20/20 15/20/20 15/20/20 15/20/20 20/20/20 | 1,5/1 | 3.75 |
| 20 | 2/1 | 5 | |||
| 30 | 3/1 | 7.5 | |||
| 40 | 4/1 | 10 | |||
| 50 | 5/1 | 12.5 | |||
| 75 | 7,5/1 | 18.75 | |||
| 100 | 10/1 | 25 | |||
| 150 | 15/1 | 37.5 | |||
| 200 | 20/1 | 50 | |||
| 300 | 31,5/1 | 80 | |||
| 400 | 31,5/2 | 80 | |||
| 500 | 31,5/2 | 80 | |||
| 600 | 31,5/2 | 80 | |||
| 800 | 31,5/3 | 80 | |||
| 1000 | 31,5/3 | 80 | |||
| 1200 | 31,5/3 | 80 | |||
| 1500 | 31,5/3 | 80 | |||
| 2000 | 31,5/3 | 80 |
V: Kaj pomeni "vrsta rane 5P10" ali "5P20" v vrsti rane 5p10 5p20 ct 100 150 400 5a?
O: Izraz "navit tip" se nanaša na CT-je, kjer je primarni prevodnik navito navitje in ne zbiralka ali palica skozi jedro. Razred 5P10 ali 5P20 označuje natančnost zaščite: 5P pomeni do 5% napake pri nazivnem sekundarnem toku, število 10 ali 20 pa je največji dovoljeni kratkotrajni večkratnik nazivnega primarnega toka, ne da bi presegla podano napako.
V: Kako izberem pravilno oceno CT za svoj sistem?
O: Izberite CT glede na največji obremenitveni tok in zahteve glede zaščite. Na primer, CT 100/5A je primeren za tokokroge s tipičnim tokom okoli 100 A, medtem ko je 400/5A zasnovan za napajalnike z višjim tokom. Izberite razred zaščite (5P10 ali 5P20) glede na občutljivost releja za zaznavanje napak in pričakovani tok kratkega stika.
V: Katere okoljske pogoje lahko obvlada navitje tipa 5p10 5p20 ct 100 150 400 5a?
O: Ti naviti tokovni transformatorji so običajno ocenjeni za temperature okolja od –10 °C do +40 °C, z največjo nadmorsko višino 1000 m. Materiali ohišja in izolacijski sistemi so zasnovani za delovanje, odporno na vlago, prah in onesnaženje, da zagotovijo zanesljivo zaščito v industrijskih in komunalnih okoljih.
