IzbiraZračni odklopnik ACBne gre samo za ujemanje trenutnih ocen. Za inženirje, proizvajalce plošč, lastnike tovarn, izvajalce projektov in ekipe za nabavo je pravi izziv izbira odklopnika, ki lahko zaščiti opremo, skrajša čas izpadov, se prilega zasnovi stikalne naprave, podpira prihodnjo širitev obremenitve in ostane zanesljiv po letih delovanja. Ta članek pojasnjuje, kako deluje zračni odklopnik ACB, kje se običajno uporablja, katere specifikacije so najpomembnejše in kako se lahko kupci izognejo dragim napakam pri izbiri. Predstavlja tudi praktične vidike nakupa za deloWenzhou Xifa Electrical Equipment Co., Ltd.pri pridobivanju rešitev ACB za industrijske in komercialne elektroenergetske sisteme.
Kazalo
V nizkonapetostnem sistemu za distribucijo električne energije se glavni odklopnik pogosto obravnava kot en element na seznamu javnih naročil. To je tvegan pogled na to. Zračni odklopnik ACB je običajno nameščen na kritični točki sistema, kot je vhodna plošča, glavna razdelilna omarica, izhodna plošča generatorja, sekundarna stran transformatorja ali veliko napajalno vezje. Ko se ne sproži pravilno, rezultat morda ni majhna električna napaka. To lahko postane zaustavitev proizvodnje, poškodba opreme, nevarnost požara ali drago nujno vzdrževanje.
Mnogi kupci iščejo ACB samo po trenutni moči, na primer 630A, 1000A, 1600A, 2000A ali 3200A. Trenutna ocena je seveda pomembna, vendar ni celotna zgodba. Odklopnik se mora ujemati tudi s stopnjo kratkega stika na mestu namestitve, zaščitnimi zahtevami obremenitve, strukturo stikalne naprave, delovnim okoljem in načrtom vzdrževanja objekta.
Dober zračni odklopnik ACB daje električnemu sistemu nadzorovan način za odklop neobičajnega toka. Ščiti kable, vodila, transformatorje, generatorje, motorje in nadaljnjo opremo. Še pomembneje pa je, da vzdrževalcem daje zaupanje. Ko je sistem zgrajen okoli odklopnika s stabilnim mehanskim delovanjem, natančnim proženjem in jasnimi zaščitnimi nastavitvami, postane celotno distribucijsko sobo lažje upravljati.
Pravo vprašanje pri nakupu ni le "Koliko stane lomilka?" Boljše vprašanje je: "Ali bo ta odklopnik še vedno pravilno zaščitil moj sistem, ko pride do napake v najslabšem možnem času?"

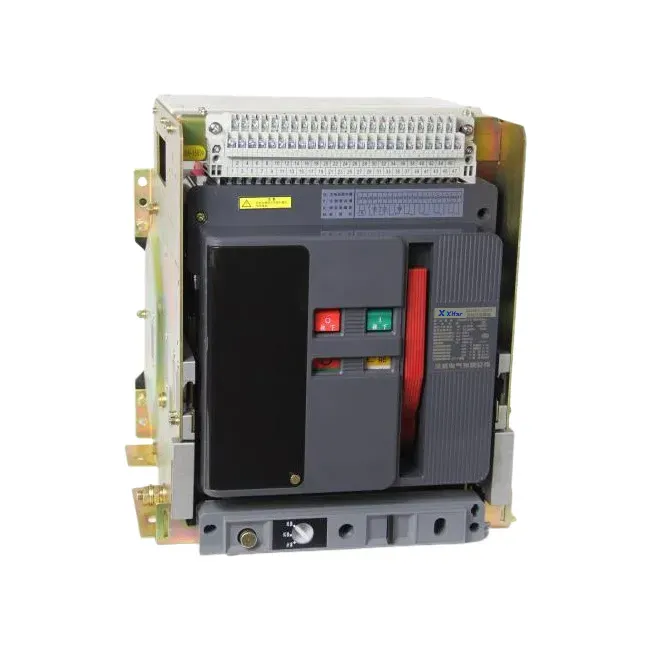

Zračni odklopnik ACB je nizkonapetostna stikalna in zaščitna naprava, ki kot medij za gašenje obloka uporablja zrak. Ko se med prekinitvijo napake kontakta ločita, nastane električni oblok. Odklopnik vodi in hladi oblok skozi obločne žlebe, dokler tok ni varno prekinjen. Zaradi te zasnove so ACB primerni za visokonapetostne aplikacije z nizko napetostjo, kjer so pomembni zanesljivost, vzdržljivost in nastavljiva zaščita.
V praktični uporabi lahko zračni odklopnik ACB opravlja več pomembnih funkcij. Lahko ročno ali električno vklopi in izklopi tokokrog. Lahko se samodejno sproži, ko pride do preobremenitve, kratkega stika, prenizke napetosti ali ozemljitvene napake, odvisno od konfiguracije sprožilne enote. V številnih sodobnih električnih sistemih inteligentne sprožilne enote podpirajo tudi meritve, komunikacijo, zapise napak in nastavljive zaščitne krivulje.
V primerjavi z manjšimi odklopniki je ACB pogosto izbran za glavno distribucijsko raven električne energije, ker lahko prenese višje okvirne tokove in močnejše zahteve za prekinitev napake. Lažje ga je tudi pregledovati in vzdrževati v velikih električnih omaricah, zlasti pri uporabi izvlečne izvedbe. Za objekte, ki si ne morejo privoščiti dolgih zastojev, ta vzdržljivost ni majhna prednost.
Kupci se le redko spopadejo, ker ne najdejo zračnega odklopnika ACB. Borijo se, ker je preveč modelov podobnih na papirju. Nizka cena je morda na prvi pogled privlačna, vendar lahko napačna izbira povzroči neusklajenost, zamudo pri namestitvi, pregrevanje, moteče spotikanje, slabo selektivnost ali težavno poprodajno podporo.
Za proizvajalce plošč je združljivost dimenzij pogosto glavna skrb. Odklopnik, ki se ne ujema z zasnovo omare, lahko vpliva na postavitev zbiralke, odpiranje vrat, položaj upravljalne ročice in prostor za vzdrževanje. Za tovarniške uporabnike je običajno največja skrb stabilno delovanje. Potrebujejo odklopnik, ki se sproži, ko bi moral, ostane zaprt, ko je sistem zdrav, in ga je mogoče servisirati brez nepotrebnih izpadov.
Za izvajalce sta pomembni tudi hitrost dobave in dokumentacija. Projekt lahko zahteva fotografije izdelkov, risbe, diagrame ožičenja, poročila o preskusih, certifikate, podrobnosti na imenski tablici in informacije o pakiranju pred pošiljanjem. Če se dobavitelj ne more jasno odzvati, lahko trpi časovni načrt projekta.
| Zaskrbljenost kupca | Zakaj je pomembno | Kaj potrditi pred naročilom |
|---|---|---|
| Neujemanje trenutne ocene | Premajhen odklopnik se lahko pregreje ali prepogosto sproži, medtem ko lahko prevelik odklopnik zmanjša natančnost zaščite. | Nazivni tok, velikost okvirja, vrsta obremenitve, prihodnja širitev. |
| Nezadostna prekinitvena zmogljivost | Odklopnik morda ne bo varno prekinil visokega okvarnega toka na mestu namestitve. | Icu, Ics, izračun kratkega stika na mestu, zmogljivost transformatorja. |
| Napačna struktura namestitve | Odklopnik morda ne ustreza stikalni napravi ali pa je neprijetno za vzdrževanje. | Fiksni tip ali izvlečni tip, mere, izrez na plošči, priključek zbiralke. |
| Netočna nastavitev zaščite | Slaba koordinacija lahko povzroči nepotrebne izklope ali nezmožnost izolacije pravilnega območja napake. | Vrsta sprožilne enote, dolgotrajna zakasnitev, kratka zakasnitev, trenutne nastavitve in nastavitve napake na zemlji. |
| Slaba tehnična podpora | Kupci se lahko soočijo z zamudami med namestitvijo, testiranjem ali zagonom. | Hitrost odziva dobavitelja, risbe, priročniki, podpora za ožičenje, poprodajne storitve. |
Profesionalna izbira zračnega odklopnika ACB se začne z električnim sistemom, ne s stranjo kataloga. Preden potrdijo model, morajo kupci zbrati osnovne informacije o projektu, vključno z nazivno napetostjo, nazivnim tokom, frekvenco, številom polov, stopnjo kratkega stika, vrsto omare, načinom delovanja, zaščitnimi zahtevami in komunikacijskimi potrebami.
Nazivni tok je običajno prvi parameter, ki ga kupci omenjajo. Vendar je nazivna delovna zmogljivost kratkega stika prav tako pomembna. Odklopnik z visoko končno prekinitveno zmogljivostjo, vendar nižjo delovno prekinitveno zmogljivostjo, morda ni najboljša izbira za zahtevne industrijske sisteme. Pri kritičnih obremenitvah morajo biti kupci pozorni na vrednosti Icu in Ics.
Potovalna enota si zasluži posebno pozornost. Osnovna zaščitna enota je lahko dovolj za preprosto razdelilno ploščo, medtem ko sodobna tovarna, podatkovni center, poslovna stavba ali projekt obnovljive energije morda zahtevajo naprednejše funkcije zaščite in nadzora. Prilagodljive nastavitve lahko pomagajo izboljšati selektivnost med napravami navzgor in navzdol.
Praktični nasvet za ekipe za nabavo: ko zaprosite za ponudbo, pošljite dobavitelju skupaj risbo plošče, sistemsko napetost, nazivni tok, število polov, zahtevano prekinitveno zmogljivost, vrsto namestitve in seznam dodatne opreme. To zmanjša komunikacijo naprej in nazaj in se izogne napakam modela.
Kupci pogosto primerjajo ACB z MCCB in VCB. Razlika ni v tem, kateri je univerzalno boljši. Odvisno je od nivoja napetosti, razpona toka, položaja namestitve, zahteve po zaščiti, pričakovanega vzdrževanja in proračuna.
Odklopnik v oblikovanem ohišju se pogosto uporablja za napajalna vezja z nižjim tokom, strojne plošče in kompaktne distribucijske aplikacije. Je ekonomičen, kompakten in enostaven za namestitev. Vendar, ko sistemski tok postane višji in zahteve za zaščito postanejo naprednejše, postane zračni odklopnik ACB bolj primeren.
Vakuumski odklopnik se običajno uporablja v srednjenapetostnih sistemih. Njegovo gašenje obloka poteka znotraj vakuumskega prekinjevalnika, ki se razlikuje od strukture žleba za zračni oblok ACB. Preprosto povedano, ACB so običajno izbrani za nizkonapetostno glavno distribucijo, medtem ko so VCB izbrani za srednjo napetost.
| Vrsta odklopnika | Skupni nivo napetosti | Tipična uporaba | Glavna prednost |
|---|---|---|---|
| Zračni odklopnik ACB | Nizkonapetostna distribucija električne energije | Glavna vhodna plošča, velik podajalnik, izhod generatorja, sekundarna stran transformatorja | Visoka tokovna zmogljivost, nastavljiva zaščita, priročno vzdrževanje, inteligentne možnosti |
| Odklopnik MCCB v oblikovanem ohišju | Distribucija nizke napetosti | Odcepi, manjši podajalniki, strojne plošče | Kompaktna velikost, ekonomičen strošek, enostavna namestitev |
| Vakuumski odklopnik VCB | Distribucija srednje napetosti | Postaje, srednjenapetostne stikalne naprave, industrijska elektroenergetska omrežja | Močno gašenje obloka v vakuumu, primerno za srednje napetostno prekinitev |
Zračni odklopnik ACB se pogosto uporablja povsod, kjer distribucija nizke napetosti potrebuje močno zaščito in zanesljivo preklapljanje. Pojavlja se v industrijskih obratih, poslovnih zgradbah, podatkovnih centrih, prostorih za distribucijo električne energije, bolnišnicah, letališčih, železniških tranzitnih objektih, čistilnih napravah, rudarskih projektih in sistemih obnovljive energije.
V proizvodnih obratih lahko ACB zaščiti glavno vhodno linijo delavnice. V komercialni stavbi lahko služi kot glavni odklopnik v nizkonapetostni stikalni plošči. V podatkovnem centru lahko pomaga zaščititi kritične napajalne poti, kjer so izpadi izjemno dragi. V postajah za obnovljivo energijo se ACB lahko uporabljajo v nizkonapetostnih razdelilnih omaricah, povezanih s transformatorji, inverterji ali pomožnimi sistemi.
Skupna točka vseh teh aplikacij je preprosta: sistem potrebuje zanesljivo napravo na ključnem položaju zaščite. Ko je električna obremenitev velika, tok napake resen in delovno okolje ne dopušča ponavljajočih se okvar, postane pravilno izbran zračni odklopnik ACB nujna naložba in ne izbirna komponenta.
Zanesljiv dobavitelj bi moral storiti več kot le prodati kladivo. Dobavitelj mora razumeti delovne pogoje, ki stojijo za naročilom. Za kupce, ki niso strokovnjaki za elektrotehniko, je to še toliko bolj pomembno. Jasna tehnična komunikacija lahko prepreči napačno izbiro modela pred začetkom proizvodnje.
Wenzhou Xifa Electrical Equipment Co., Ltd. dobavlja električne izdelke za distribucijo električne energije, vključno z rešitvami ACB za zračne odklopnike za nizkonapetostne sisteme. Za kupce vrednost ni le v izdelku samem, ampak tudi v priporočilu modela, proizvodni zmogljivosti, možnostih prilagajanja, tovarniškem testiranju in komunikacijski podpori pred in po dobavi.
Pri ocenjevanju dobavitelja bi morali kupci postavljati praktična vprašanja. Ali lahko dobavitelj zagotovi tehnične risbe? Ali lahko priporočijo pravilno nazivno vrednost toka in prekinitveno zmogljivost na podlagi informacij o projektu? Ali lahko podpirajo strukture fiksnega in izvlečnega tipa? Ali lahko zagotovijo dodatno opremo, kot so motorni pogoni, odklopniki, podnapetostni odklopniki, pomožni kontakti in inteligentne sprožilne enote? Ali se lahko hitro odzovejo, ko ima monter vprašanja?
| Točka ocenjevanja dobaviteljev | Kaj naj kupec išče |
|---|---|
| Paleta izdelkov | Več ocen toka, možnosti polov, načinov delovanja in konfiguracij dodatne opreme. |
| Tehnična podpora | Jasna komunikacija pri izbiri, risbah, ožičenju, namestitvi in zagonu. |
| Kontrola kakovosti | Rutinski tovarniški pregled, pregledi mehanskega delovanja, pregledi izolacije in preverjanje učinkovitosti izklopa. |
| Sposobnost prilagajanja | Podpora za zahteve, specifične za projekt, ujemanje omar, dodatke in potrebe po embalaži. |
| Usklajevanje dostave | Razumen dobavni rok, izvozno pakiranje, dokumenti za pošiljanje in odzivne posodobitve naročil. |
Tudi visokokakovosten zračni odklopnik ACB potrebuje pravilno namestitev in redne preglede. Električna zaščitna oprema deluje pod mehanskimi, toplotnimi in električnimi obremenitvami. Prah, vlaga, ohlapni priključki, starajoča se mast, obraba kontaktov in slabi pogoji delovanja lahko zmanjšajo dolgoročno zanesljivost.
Ni nujno, da je načrt vzdrževanja zapleten, vendar mora biti dosleden. Operaterji morajo vzdrževati stikalne naprave čiste in suhe, preverjati neobičajno segrevanje, pregledovati tesnost povezav, preverjati delovni mehanizem in pregledovati zapise o potovanjih, ko so na voljo. Pri ACB-jih izvlečnega tipa je treba regalni mehanizem pravilno upravljati, da preprečite mehanske poškodbe.
V mnogih primerih okvara odklopnika ni nenadna. Obstajajo opozorilni znaki, kot so nenavaden hrup, vonj po zažganem, vidna sprememba barve, nestabilno zapiranje, pogosto moteče spotikanje ali nenormalen dvig temperature na sponkah. Neupoštevanje teh znakov lahko obvladljivo težavo vzdrževanja spremeni v resno električno nesrečo.
Glavni namen zračnega odklopnika ACB je zaščititi nizkonapetostne sisteme za distribucijo električne energije pred preobremenitvijo, kratkim stikom, ozemljitvenim stikom in drugimi nenormalnimi električnimi pogoji. Operaterjem omogoča tudi varno preklapljanje velikih tokokrogov med običajnim delovanjem ali vzdrževanjem.
Zračni odklopnik ACB se uporablja predvsem v nizkonapetostnih distribucijskih sistemih. Za srednjenapetostne aplikacije je običajno primernejša izbira vakuumski odklopnik VCB. Kupci morajo potrditi napetost sistema, preden izberejo vrsto odklopnika.

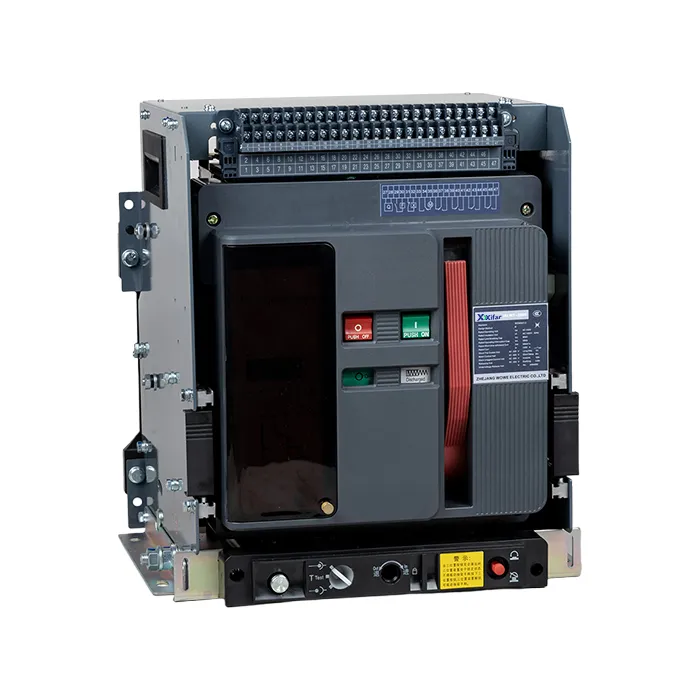

ACB fiksnega tipa so pogosto bolj kompaktni in varčni. ACB izvlečne vrste je lažje pregledati, zamenjati in vzdrževati brez večjega razstavljanja omarice. Pri pomembnih napajalnih sistemih, kjer je pomembna hitrost vzdrževanja, je pogosto prednostna izvlečna vrsta.
Če sistem zahteva nastavljivo zaščito, trenutni prikaz, zapise o napakah, komunikacijo ali boljšo koordinacijo z drugimi zaščitnimi napravami, je inteligentna sprožilna enota praktična izbira. Za enostavnejše sisteme lahko zadostuje že osnovna sprožilna enota.
Nazivni tok je treba izbrati glede na dejanski tok obremenitve, zmogljivost transformatorja, velikost kabla, temperaturne razmere in prihodnji načrt širitve. Ne smete ga izbrati samo z ugibanjem ali kopiranjem stare številke modela.
Prekinitvena zmogljivost kaže, ali lahko odklopnik varno prekine visok tok kratkega stika. Če ima izbrani odklopnik premajhno prekinitveno zmogljivost, lahko odpove med resno napako. To je eden najpomembnejših varnostnih parametrov pri izbiri ACB.
ja Odvisno od potreb projekta lahko kupci zahtevajo različne tokovne vrednosti, številke polov, načine delovanja, namestitvene strukture, odklopne enote, dodatke in zahteve glede pakiranja. Najbolje je, da navedete podrobnosti projekta pred ponudbo.
Navesti morate nazivno napetost, nazivni tok, število polov, prekinitveno zmogljivost, vrsto namestitve, način delovanja, zahteve za odklopno enoto, seznam dodatne opreme, količino, destinacijo projekta in morebitne risbe omar, če so na voljo. To pomaga dobavitelju, da natančneje priporoči pravilen zračni odklopnik ACB.
Izbira zračnega odklopnika ACB je odločitev, ki vpliva na varnost sistema, učinkovitost vzdrževanja in dolgoročne obratovalne stroške. Dobro usklajen odklopnik pomaga zaščititi dragoceno opremo, skrajšati nenačrtovane izpade in dati vaši ekipi elektrike več zaupanja pri upravljanju kritičnih distribucijskih sistemov.
Če načrtujete projekt nizkonapetostne distribucije, nadgrajujete stikalne naprave, nabavljate ACB za sestavljanje panelov ali primerjate modele za industrijski objekt, vam Wenzhou Xifa Electrical Equipment Co., Ltd. lahko pomaga pregledati ključne točke izbire in ponudi ustrezne možnosti izdelka na podlagi vaše aplikacije.
Za izbiro modela, tehnične podrobnosti, podporo za ponudbo ali prilagojene zahteve ACB za zračni odklopnik prosimokontaktirajte nasdanes in delite svoje specifikacije projekta. Naša ekipa vam bo pomagala najti praktično, varno in stroškovno učinkovito rešitev za vaš sistem distribucije električne energije.
