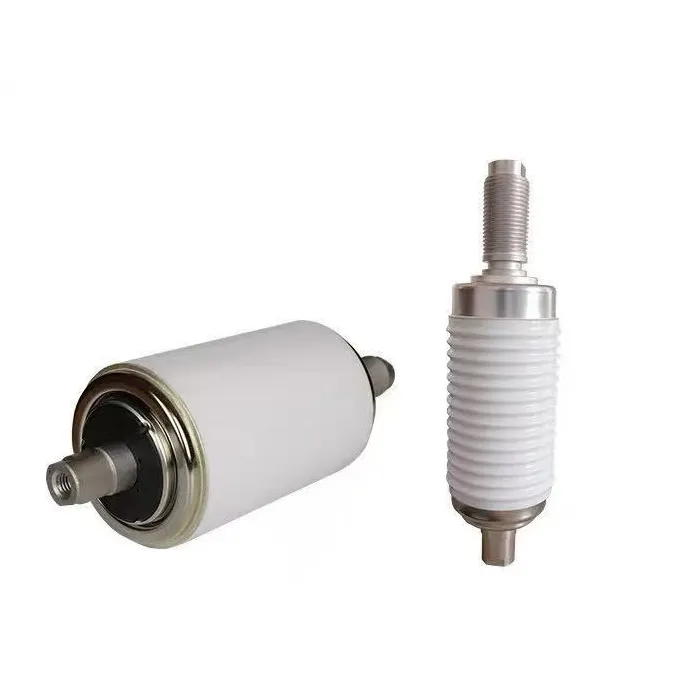

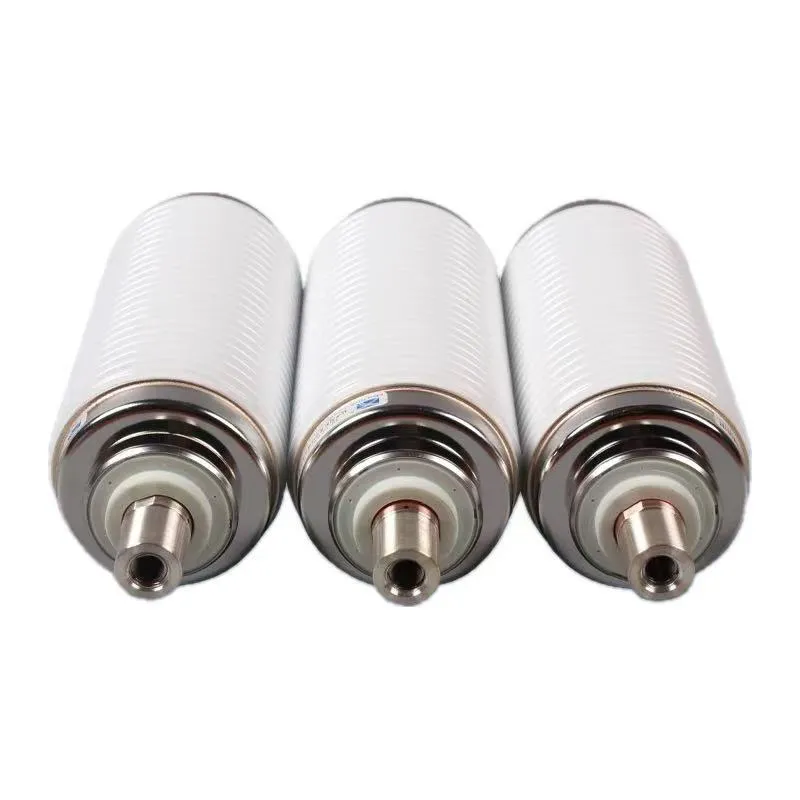

11kv 25ka vcb vakuumski odklopnik je glavna komponenta za gašenje obloka srednjenapetostnih vakuumskih odklopnikov, ki se pogosto uporabljajo v 11kV sistemih za distribucijo električne energije. Ima popolnoma zaprto keramično lupino s kontakti iz zlitine CuCr50 in medijem za gašenje obloka z visokim vakuumom (≤5 × 10⁻⁴ Pa), ki se ponaša s kompaktno strukturo, majhno težo in odlično izolacijo. Nazivni prekinitveni tok kratkega stika je 25 kA, nazivni tok se giblje od 630 A do 2000 A, mehanska življenjska doba je več kot 10.000 operacij, izpolnjuje standarde IEC 62271-100, primerno za notranjo stikalno opremo v industrijskih in distribucijskih scenarijih.
11kv 25ka vcb prekinjevalnik vakuumske steklenice deluje na principu gašenja vakuumskega obloka: pri zapiranju gibljivi kontakt poganja delovni mehanizem, da se dotakne statičnega kontakta in tvori pot toka. Ob odpiranju se kontakti ločijo, da nastane oblok, ki se zaradi nizke gostote delcev v vakuumu hitro ohladi in ugasne, s takojšnjo obnovitvijo dielektrične trdnosti. Med delovanjem zaščitni sistem absorbira energijo obloka, da prepreči usedanje kovinske pare, medtem ko meh iz nerjavečega jekla zagotavlja zrakotesnost med premikanjem kontakta, kar zagotavlja stabilno in zanesljivo delovanje napajalnega sistema.
| Tehnični parameter | Specifikacija |
| Nazivna napetost (Un) | 11kV |
| Nazivni prekinitveni tok kratkega stika (I₅n) | 25KA (4 s) |
| Nazivni tok (in) | 630A/1250A/1600A/2000A |
| Nazivni vklopni tok kratkega stika (Imak) | 63KA (vrh) |
| Notranji vakuumski tlak | ≤5×10-4 Pa |
| Kontaktni material | CuCr zlitina (CuCr50) |
| Mehansko življenje | ≥10.000 operacij |
| Raven izolacije | AC 48kV/1min; impulz strele 85KV |
| Kontaktna vrzel | 9±1 mm |
Močna izklopna zmogljivost: Zanesljivo prekine tok kratkega stika 25kA, kar ustreza standardom IEC 62271-100.
Hitro in stabilno: oblok ugasne v milisekundah; brez ponovnega vžiga; hitrost dielektrične obnovitve je neprimerljiva.
Dolga življenjska doba in malo vzdrževanja: CuCr kontakti se malo obrabijo; mehanska življenjska doba ≥10.000 operacij; skoraj brez vzdrževanja.
Varno in okolju prijazno: Brez olja/plina; ni nevarnosti eksplozije/požara; lok ni izpostavljen; nizek hrup in nič onesnaževanja.
Kompakten in zanesljiv: majhna velikost, lahka teža, visoka prilagodljivost notranjim stikalnim napravam; stabilno delovanje v težkih pogojih.
V: Kako namestiti in vzdrževati 11kv 25ka vcb prekinjevalec vakuumske steklenice?
O: Prvič, namestite navpično v VCB in zagotovite koncentričnost z delovnim mehanizmom.
Drugič, izogibajte se mehanskim udarcem in med namestitvijo naj bo čist/suh.
Končno ni potrebno notranje vzdrževanje; zamenjajte, ko kontaktna obraba preseže mejo (≤3 mm).
Redno preverjajte izolacijo in tesnost; sledite preskusnim ciklom proizvajalca.
V: Ali je združljiv z električnimi sistemi 12kV?
O: Da, je popolnoma združljiv. Nazivna napetost je 11 kV, ki je zasnovana tako, da se ujema s sistemom za distribucijo električne energije 12 kV in izpolnjuje dejanske potrebe uporabe v večini scenarijev srednje napetosti.
V: Kateri kontaktni material se uporablja in kakšne so njegove prednosti?
O: Uporablja kontakte iz zlitine CuCr50, ki imajo prednosti nizke obrabe, močne obločne odpornosti in dolge življenjske dobe, kar zagotavlja stabilno prekinitveno zmogljivost tudi pri toku kratkega stika 25 kA
