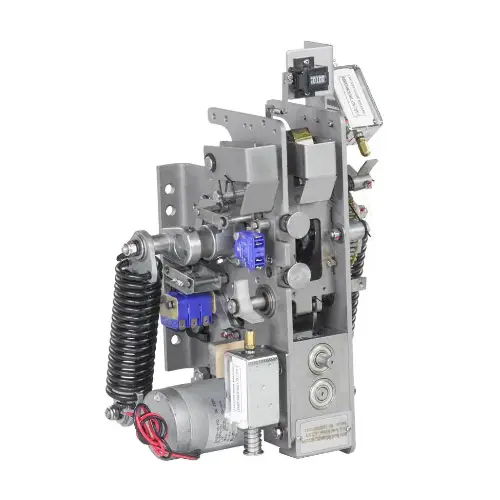

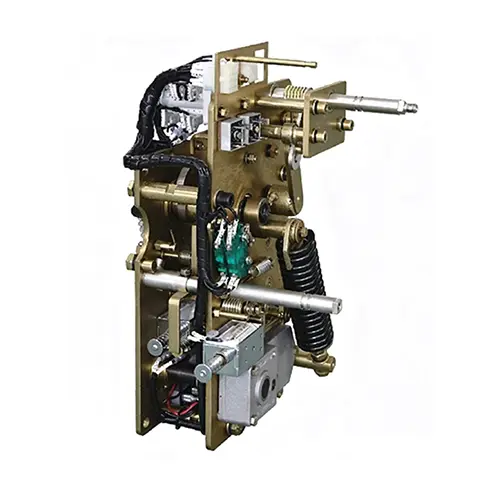

Osnovno načelo mehanizma delovanja vzmetnega polnjenja vakuumskega odklopnika je shranjevanje, zadrževanje in sproščanje energije vzmeti za hitro in zanesljivo preklapljanje.
Shranjevanje energije: motor stisne/raztegne zapiralno vzmet prek zobnikov in odmikačev, ki pretvarjajo električno energijo v elastični potencial; končna stikala ustavijo motor, ko je popolnoma napolnjen.
Zadrževanje energije: Zastavice/raglje zaklenejo vzmet v stanju pripravljenosti, pripravljeno za aktiviranje.
Sprostitev energije: na ukaz se zaklep sprosti in vzmetna energija požene kontakte, da se zaprejo (poveži tokokrog) ali odprejo (ugasne oblok in prekine napajanje).
| Parametri | Enote | Tehnični parametri |
| Zapiralna izhodna energija | J | 85-120 |
| Izhodni kot zapiranja in odpiranja mehanizma | o | 42-46 |
| Logaritem kontakta pomožnega stikala | 一 | 6K6B |
| Logaritem stika potovalnega stikala | 一 | 2K2B |
| Čas polnjenja motorja | S | <10 |
| Obdelani napolnjeni trenutek | N ·m | <20 |
| Moč motorja | W | 40 (AC/DC 220V/110V) |
| Zapiralni električni magnetni upor (DC) | Ω | 130(220V)/33(110V) |
| Zapiralni električni magnetni upor (AC) | Ω | 56(220V)/10,3(110V) |
| Odpiralni električni magnetni upor (DC) | Ω | 105(220V)/33(110V) |
| Odpiralni električni magnetni upor (AC) | Ω | 39(220V)/10,3(110V) |
| Vzdržljivost mehanizma | Ts | 10000 |
1. Hitro in zanesljivo: motorno gnano shranjevanje energije se zaključi v <10 s, s takojšnjo sprostitvijo energije, ki zagotavlja natančno in hitro preklapljanje (odpiralni čas <30 ms).
2. Dvojno delovanje: podpira tako električno kot ročno shranjevanje/aktivacijo energije, kar zagotavlja delovanje tudi ob izpadih električne energije.
3.Dolga življenjska doba: Robustna mehanska struktura omogoča do 10.000+ operacij s stabilnim delovanjem pri silah kratkega stika.
4. Varno in stabilno: Mehanizmi za zaklepanje preprečujejo nenamerno sprostitev, medtem ko usklajeno mehansko-električno krmiljenje zagotavlja nič napačnega delovanja.
5. Nizko vzdrževanje: Modularna zasnova poenostavi zamenjavo delov, zmanjša čas izpadov in obratovalne stroške.
● Pred namestitvijo preverite videz in dele glede poškodb ter potrdite, da so model in parametri skladni.
● Mehanizem trdno namestite na telo kladiva v skladu z montažno risbo, pri čemer zagotovite koncentričnost in tesno povezavo.
● Pravilno nastavite ojnico, hod in končni položaj, da zagotovite stabilno in prožno delovanje.
● Pravilno povežite krmilno vezje in eno za drugo preizkusite ročno shranjevanje energije, shranjevanje električne energije, zapiranje in odpiranje.
● Redno pregledujte pritrdilne elemente, da preprečite zrahljanje, mehanizem pa naj bo čist in suh.
● Redno namažite vrtljive in torne dele, da zagotovite nemoteno delovanje.
● Preverite stanje vzmeti, tuljav, pomožnih stikal in napeljave glede neobičajnega segrevanja ali poškodb.
● Občasno preizkusite delovanje, da zagotovite zanesljivo odpiranje in zapiranje.
● Pravočasno zamenjajte obrabljene dele in vodite popolno evidenco vzdrževanja.
● Zagotovljeno je brezplačno spletno usposabljanje/usposabljanje na kraju samem, ki zajema vidike, kot so namestitev in zagon, dnevno vzdrževanje in diagnoza napak, ki stranki pomaga ekipi za delovanje in vzdrževanje hitro pridobiti operativne veščine.
● V 12 mesecih od datuma prevzema in kvalifikacije opreme na kraju samem. Med garancijskim obdobjem bodo za zamenjavo in popravilo na voljo glavne komponente, ki jih ne poškoduje človeški dejavnik (kot so motor za shranjevanje energije, zapiralna in odpiralna tuljava, vzmet, pomožno stikalo itd.).
