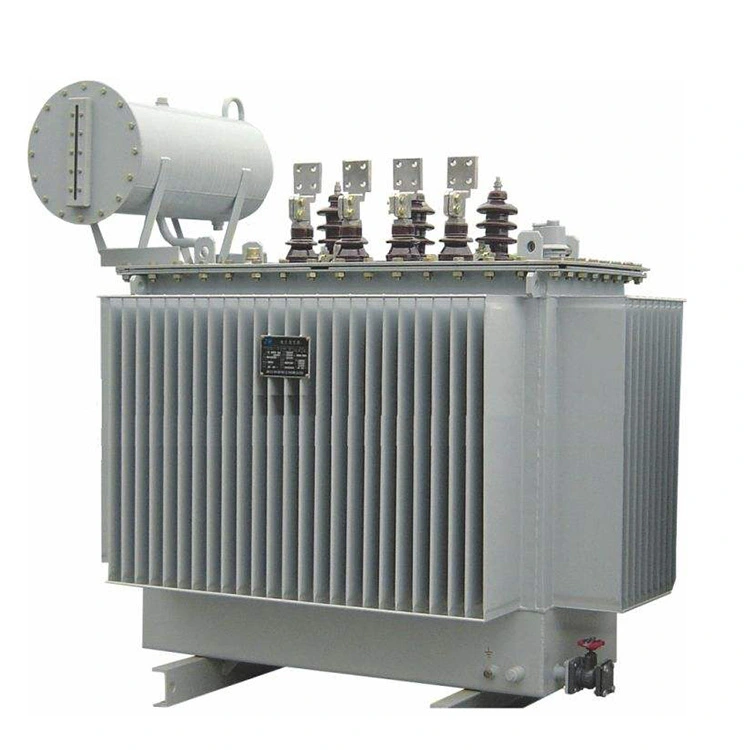

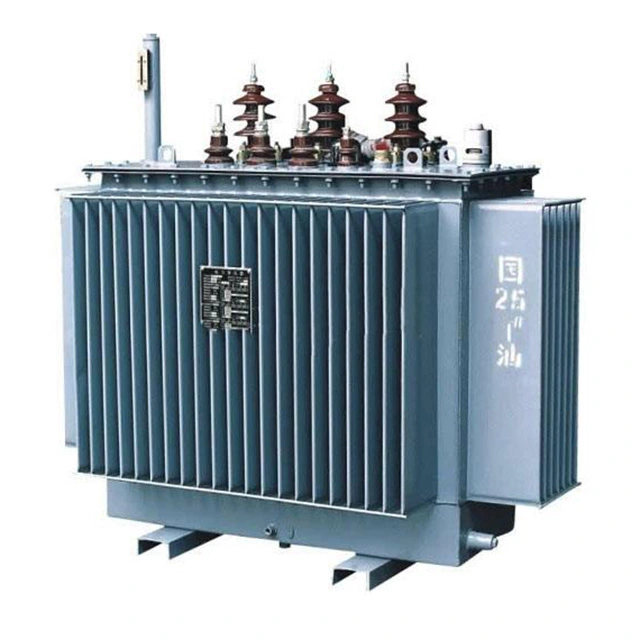

Električni 3-fazni transformator moči 10kv 400kva

Električni 3-fazni 10kv 400kva močnostni transformator je v glavnem sestavljen iz komponent, kot so jedro, navitja, rezervoar za olje, hladilna naprava in zaščitna naprava. Vsa jedra sprejmejo strukturo tipa jedra in običajno struktura tipa jedra uporablja postopek prekrivajočega sestavljanja. Navitja so del vezja trifaznega močnostnega transformatorja.

Visokonapetostne in nizkonapetostne puše 3-faznega 10kv 400kva močnostnega transformatorja so iz porcelana izolirane cevi, ki vsebujejo vodnike. Uporabljajo se za pritrditev in izolacijo priključnih in izhodnih koncev primarnega in sekundarnega navitja transformatorja.

Rezervoar za olje je sestavljen iz telesa rezervoarja, pokrova rezervoarja, naprave za odvajanje toplote in ventila za izpust olja. Njegove glavne funkcije so povezovanje transformatorja v celoto in zagotavljanje odvajanja toplote. V notranjosti so navitja, jedro in transformatorsko olje.

Olje 3-faznega 10kv 400kva močnostnega transformatorja nima samo funkcije kroženja hlajenja in odvajanja toplote, ampak ima tudi izolacijski učinek. Med navitji in ohišjem rezervoarja (stene rezervoarja in dno rezervoarja) je določena razdalja, ki je izolirana z izolacijsko plastjo olja v rezervoarju.

Protieksplozijsko varna cev, njena funkcija je preprečiti eksplozijske nesreče v rezervoarju za gorivo. Preklopnik se uporablja za spreminjanje števila ovojev v navitjih transformatorja za prilagajanje izhodne napetosti transformatorja. Metoda s 3 faznim 10kv 400kva močnostnim transformatorjem uravnava napetost je, da na enem od njegovih navitij nastavimo odcepe, odstranimo ali dodamo del ovojev v navitju, s čimer spremenimo število ovojev in dosežemo namen spreminjanja napetostnega razmerja.

Tehnični parameter:

V: Kako jedro 3-faznega 10kv 400kva močnostnega transformatorja odvaja toploto?

O: Med normalnim delovanjem transformatorja jedro proizvaja toploto zaradi izgube železa. Večja kot je teža in prostornina jedra, več toplote proizvaja. Temperatura transformatorskega olja nad 95 stopinj je nagnjena k staranju, zato je treba površinsko temperaturo jedra ohranjati pod to temperaturo, kolikor je to mogoče. To zahteva, da struktura jedra za odvajanje toplote hitro odvaja toploto jedra. Struktura odvajanja toplote je namenjena predvsem povečanju površine odvajanja toplote jedra. Odvajanje toplote jedra vključuje predvsem odvajanje toplote oljnega kanala in odvajanje toplote jedra zračnega kanala.

V oljnih transformatorjih z veliko zmogljivostjo so oljni kanali pogosto nastavljeni med lamelami jedra, da se poveča učinek odvajanja toplote. Oljni kanali so dveh vrst: eni so vzporedni s silikonskimi jeklenimi ploščami, drugi pa pravokotni na jeklene pločevine. Slednja ureditev ima boljši učinek odvajanja toplote, vendar je struktura bolj zapletena.

V suhih transformatorjih je jedro zračno hlajeno. Da bi zagotovili, da temperatura jedra ne preseže dovoljene vrednosti, so v stebre in jarme železnega jedra pogosto nameščeni zračni kanali.
