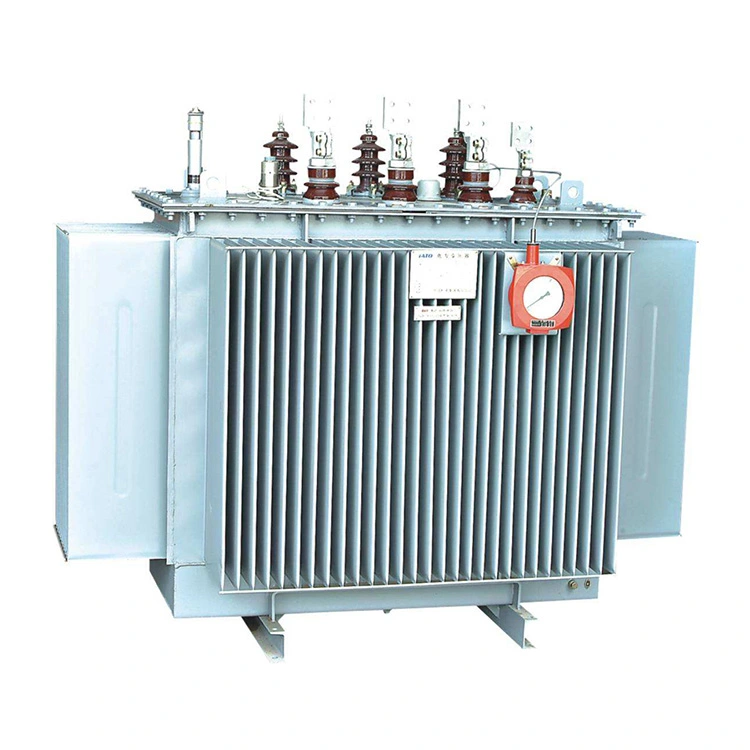

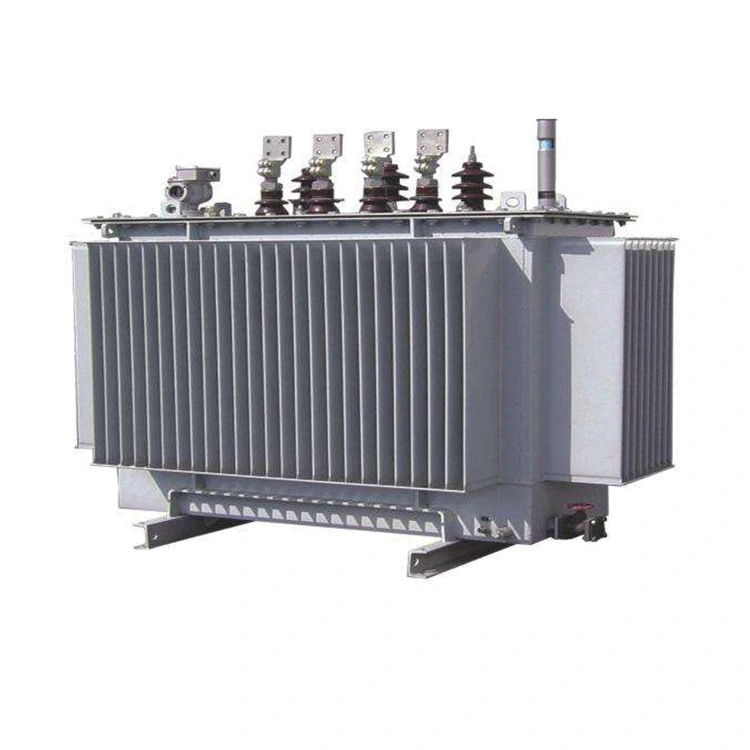

11kv 1000 Kva na obremenitvi Tap Change Power transformator

Jedro 11 kv 1000 kva napajalnega transformatorja s spremembo odcepa uporablja vse visokokakovostne zrnato usmerjene hladno valjane pločevine iz silicijevega jekla. Konstrukcija je v polnem naklonu in brez lukenj, jedro pa je večnivojsko stopničaste oblike, s tremi ali petimi šivi. Izguba zraka in hrup sta nizka. Valjano jedro je neposredno valjano z uporabo posebne opreme, brez šivov, kar zmanjšuje magnetni upor in posledično nizko izgubo zraka.

Navitja uporabljajo visokokakovostno bakreno žico. Izdelani so z vlečenjem bakrenih palic ali bakrenih tuljav brez kisika. Njegove oblike vključujejo cilindrične, nove spiralne in razcepljene tipe itd., kar zagotavlja močnostnemu transformatorju 11kv 1000 kva ob obremenitvi s preklopom odcepa zadostno električno trdnost, mehansko trdnost in zmogljivost odvajanja toplote.

Rezervoar za olje je izdelan iz visokokakovostnih jeklenih plošč, zvarjenih skupaj. Komponente za odvajanje toplote uporabljajo hladilna telesa v obliki čipov, ekspanzijska hladilna telesa ali valovite rezervoarje za olje. Rezervoar za olje je v tovarni podvržen zanesljivim testom tesnjenja. Potem ko so notranja in zunanja površina sprane s kislino in fosfatirane, je močnostni transformator 11 kv 1000 kva na obremenitvi pobarvan s tremi osnovnimi in enim površinskim premazom, ki je odporen proti koroziji in eleganten.

Tehnična specifikacija:

V: Zakaj so silicijeve jeklene pločevine uporabljene kot jedro 11 kv 1000 kva na močnostnih transformatorjih s spreminjanjem obremenitve?

O: Običajna transformatorska jedra so običajno izdelana iz silicijeve jeklene pločevine. Silikonsko jeklo je vrsta jekla, ki vsebuje silicij, z vsebnostjo silicija od 0,8 % do 4,8 %. Uporaba silicijevega jekla kot jedra transformatorja je zato, ker je samo silicijevo jeklo zelo magneten material. V tuljavi pod napetostjo lahko ustvari veliko intenziteto magnetne indukcije in s tem zmanjša prostornino transformatorja.

Vemo, da v resnici napajalni transformator 11 kv 1000 kva ob obremenitvi deluje pod izmeničnim tokom. Izguba moči se ne pojavi samo v uporu tuljave, ampak je prisotna tudi v železnem jedru zaradi izmeničnega elektromagnetnega vpliva. Izguba moči v železnem jedru se običajno imenuje "izguba železa" in je posledica dveh razlogov: eden je "histerezna izguba", drugi pa "izguba vrtinčnega toka".

Histerezna izguba je izguba železa, ki jo povzroči jedro med magnetizacijo zaradi pojava histereze. Velikost te izgube je sorazmerna s površino, ki jo obdaja zanka magnetne histereze materiala. Magnetna histerezna zanka silicijevega jekla je ozka, zato se z njegovo uporabo kot jedrom transformatorja zmanjša izguba histereze, kar bistveno zmanjša stopnjo segrevanja.

Medtem lahko silicijevo jeklo zaradi prisotnosti silicijevih elementov znatno poveča upornost materiala železnega jedra, učinkovito zavira inducirane vrtinčne tokove, ki jih ustvarja izmenično magnetno polje v železnem jedru, in močno zmanjša izgube zaradi vrtinčnih tokov.

Laminirana in zložena struktura pločevine iz silicijevega jekla v kombinaciji z njihovimi značilnostmi nizkih izgub omogoča, da ima železno jedro transformatorja moči 11 kv 1000 kva s spremembo odcepa na obremenitvi nižji dvig temperature v pogojih izmeničnega toka električne frekvence ter deluje bolj energetsko učinkovito in stabilno.
