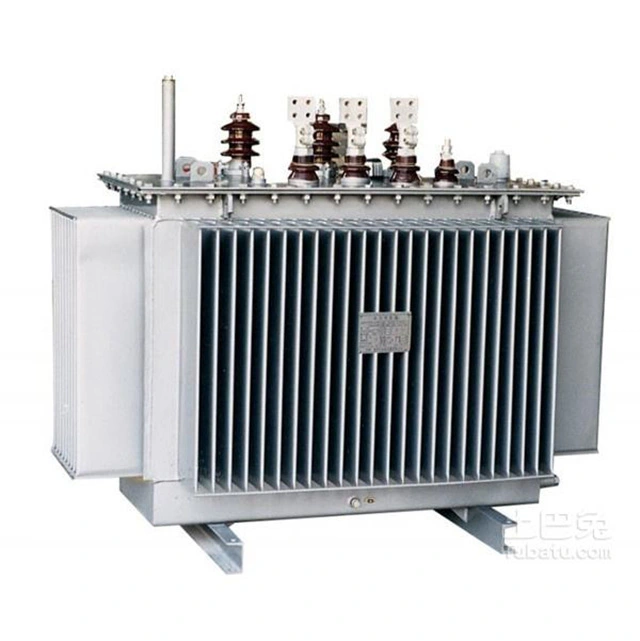

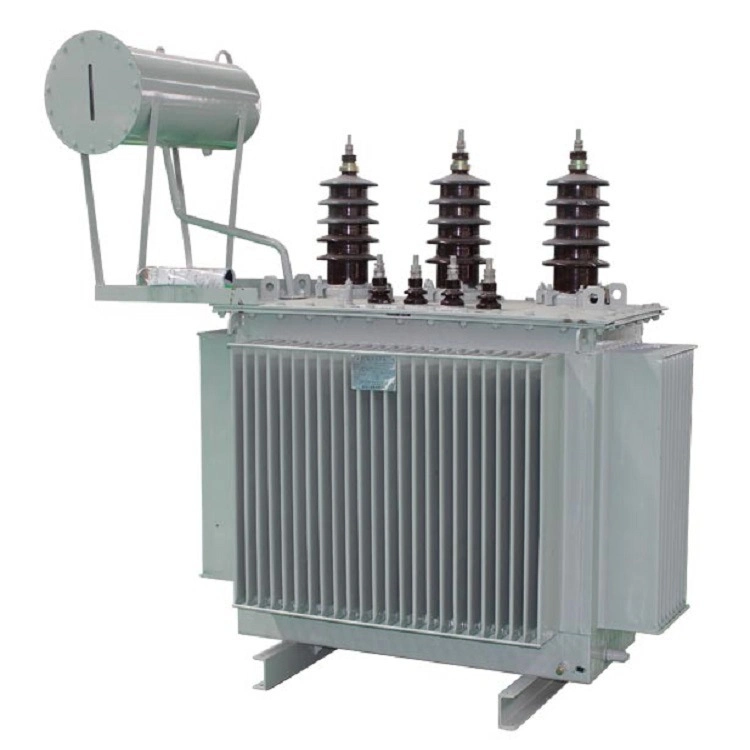

500kva distribucijski električni transformator

500kva distribucijski električni transformator ima naslednje ključne prednosti: napredna izolacijska tehnologija za večjo varnost. Nizko hrupno delovanje in minimalne zahteve po vzdrževanju. Zasnovan je posebej za učinkovito delovanje v komercialnih in industrijskih okoljih, z zmogljivostjo 500 kVA, ki nudi tako stroškovno učinkovitost kot okoljsko učinkovitost.

Uporabniki lahko izberejo aluminijasta navitja, da dosežejo ravnovesje med ceno in učinkovitostjo, ali bakrena navitja za boljšo prevodnost, manjše izgube in vrhunsko toplotno odpornost.

Dvig temperature je mogoče izbrati na 150 ℃, 115 ℃ ali 80 ℃. Slednji lahko izboljša učinkovitost in podaljša življenjsko dobo izolacije pri visokih temperaturah okolja ali stalnih obremenitvah ter lahko uporablja materiale do 220 °C ali višje.

Vrste ohišij 500kva distribucijskega električnega transformatorja vključujejo prezračevana ohišja NEMA 1, primerna za notranja suha okolja, ohišja NEMA 3R s pokrovi, odpornimi proti dežju, primerna za zunanja/vlažna okolja, in popolnoma zaprta ohišja, primerna za prah, odporna na vlago, korozivna ali nevarna območja.

Tehnični parameter:

Zakaj ne bi kot jedro uporabili celega kosa silicijevega jekla, namesto da bi ga predelali v pločevino?

To je zato, ker lahko pločevinasto jedro zmanjša drugo vrsto izgube železa "izgubo zaradi vrtinčnih tokov". Ko 500kva distribucijski elektroenergetski transformator deluje, je v tuljavi izmenični tok in magnetni tok, ki ga ustvarja, je naravno izmeničen. Ta spreminjajoči se magnetni tok ustvarja induciran tok v železnem jedru. Inducirani tok, ki nastane v železnem jedru, kroži v krožnem vzorcu v ravnini, ki je pravokotna na magnetni tok, zato se imenuje vrtinčni tok. Izguba vrtinčnega toka povzroči tudi segrevanje železnega jedra.

Za zmanjšanje izgube zaradi vrtinčnih tokov je železno jedro 500kva distribucijskega elektroenergetskega transformatorja izdelano z zlaganjem medsebojno izoliranih plošč iz silicijevega jekla, tako da vrtinčni tok teče v ozkem, podolgovatem tokokrogu skozi manjši presek, s čimer se poveča upor na poti vrtinčnega toka. Istočasno silicij v silicijevem jeklu poveča upornost materiala, kar prav tako igra vlogo pri zmanjševanju vrtinčnih tokov.

Za jedra transformatorjev za distribucijo električne energije 500 kva so na splošno izbrane hladno valjane pločevine iz silicijevega jekla debeline 0,35 mm. Glede na velikost zahtevanega jedra se razreže na dolge liste. Teoretično velja, da je za zmanjšanje vrtinčnega toka učinek boljši tako, da čim tanjša je pločevina iz silicijevega jekla in čim ožji so trakovi, ki se prekrivajo. To ne samo zmanjša izgube zaradi vrtinčnih tokov, zniža dvig temperature, ampak tudi prihrani material silicijeve jeklene pločevine.

Vendar pri izdelavi transformatorskih jeder iz silicijeve jeklene pločevine ne temelji le na prej omenjenih ugodnih dejavnikih, saj bo izdelava železnega jedra na ta način močno podaljšala delovni čas in zmanjšala efektivni presek železnega jedra. Zato je treba pri izdelavi transformatorskih jeder s silikonsko jekleno pločevino upoštevati specifično situacijo, pretehtati prednosti in slabosti ter izbrati optimalno velikost.
