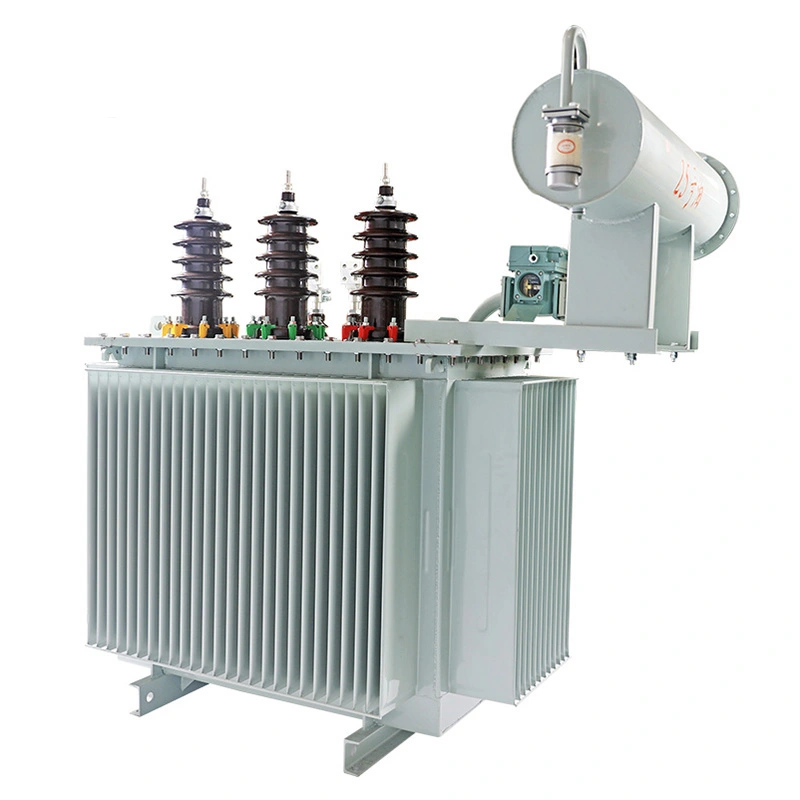

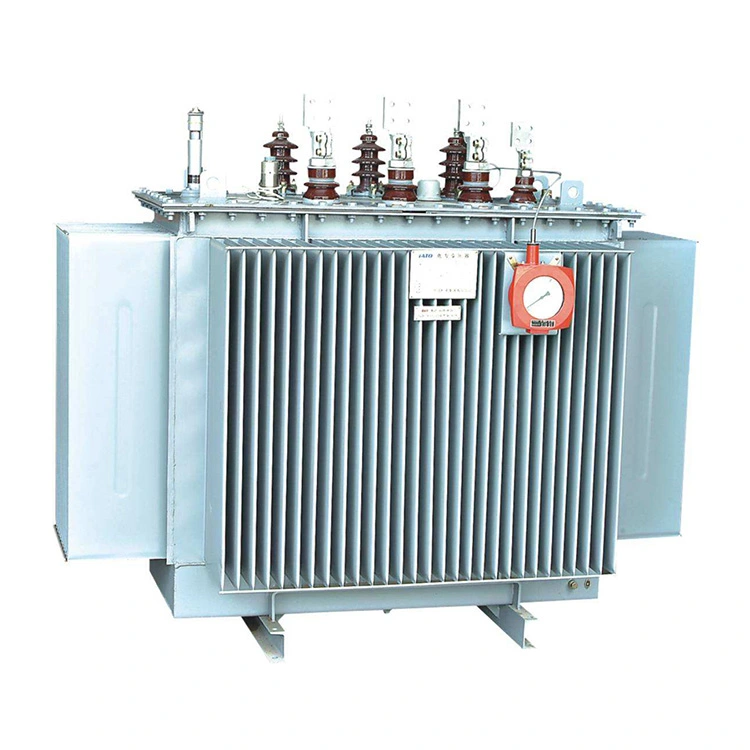

1000kva Distribucijski močnostni transformator 11 do 33kv

1000kva distribucijski močnostni transformator 11 do 33kv je ključna srednjenapetostna električna oprema, izdelana v skladu s standardoma IEC 60076 in GB 1094. Pretvarja vhodno moč 11 kV v izhodno napetost 33 kV, s čimer uresničuje prenos energije med napetostnimi nivoji, ki se pogosto uporablja v industrijskih parkih, elektrarnah, nadgradnji podeželskega omrežja in velikih industrijskih podjetjih.

S sprejetjem vektorske skupine YNd11, jedra iz silicijevega jekla CRGO in navitij iz čistega bakra, 1000kva distribucijski močnostni transformator 11 do 33kv odlikuje nizka poraba energije, močna preobremenitvena zmogljivost in stabilno delovanje. Z ±2 × 2,5 % regulacijo napetosti brez obremenitve zagotavlja stabilen izhod, njegova hermetično zaprta struktura pa ustreza notranji in zunanji namestitvi ter zagotavlja zanesljivo podporo za napajanje za različne scenarije.

1000kva distribucijski napajalni transformator 11 do 33kv se večinoma uporablja v scenarijih za povečanje napetosti srednjenapetostnih električnih omrežij.

Njegova posebna področja uporabe vključujejo:

1. Industrijski parki, velika industrijska in rudarska podjetja: Pretvorite 11 kv moč, ki jo ustvarijo njihove lastne elektrarne ali pridobljeno iz električnega omrežja, v 33 kv visokonapetostno moč za interni prenos električne energije in napajanje velike opreme.

2. Elektrarne in transformatorske postaje: Uporabljajo se kot oprema za dvig napetosti za generatorske sklope, ki pretvarjajo nizkonapetostno moč, ki jo proizvajajo generatorji, v 33 kv visokonapetostno moč in jo povezujejo s srednjenapetostnim električnim omrežjem.

3. Nadgradnja podeželskega električnega omrežja: Povečajte napetostno raven podeželskega električnega omrežja, zmanjšajte izgube pri prenosu in zagotovite stabilnost podeželske oskrbe z električno energijo.

4. Velika gradbišča in začasni projekti oskrbe z električno energijo: Zagotovite stabilno visokonapetostno moč 33 kv za velike gradbene stroje in začasne sisteme oskrbe z električno energijo.

Tehnični parameter:

V: Kakšni so standardi vzdrževanja transformatorskega olja? Kdaj je potrebno olje dopolniti ali zamenjati?

O: Ta 1000kva distribucijski transformator moči 11 do 33kv ima popolnoma zaprto strukturo. Pri normalnem delovanju brez puščanja olja ni potrebe po pogostem dolivanju olja.

Smernice za vzdrževanje: Vsako 1 do 2 leti vzemite vzorce za testiranje transformatorskega olja in preizkusite prebojno napetost, vsebnost vlage in kislinsko vrednost. Če je nivo olja pod standardno lestvico, je barva olja temna in motna, vsebnost vlage presega standard ali se izolacijska trdnost zmanjša, je potrebno pravočasno dolivanje olja ali celotno zamenjavo olja. Strogo je prepovedano mešanje transformatorskega olja različnih znamk ali različnih proizvajalcev. Po zamenjavi olja je potrebno temeljito izčrpavanje, da se izognete lokalnim napakam pri izpustu, ki jih povzročajo zračni mehurčki v olju.

V: Kakšna je standardna vrednost impedance kratkega stika za 1000 kkva transformatorja za distribucijo moči 11 do 33 kv? Kakšen je pomen te nastavitve?

O: Standardna impedanca kratkega stika je nastavljena na 6,5 ​​%. Ta vrednost je nacionalni standard in nastavitev standarda IEC za 1000 kkva distribucijski transformator moči 11 do 33 kv. Ni ga mogoče poljubno spreminjati.

Pomen zasnove jedra je v: Prvič, učinkovito omejuje najvišji tok kratkega stika med napakami kratkega stika v omrežju, zmanjšuje vpliv elektromotorne sile kratkega stika na navitja in jedro transformatorja ter preprečuje večje napake, kot sta deformacija navitja in poškodba jedra; Drugič, ujema se z zmogljivostjo kratkega stika srednjenapetostnega omrežja, zagotavlja natančno koordinacijo nastavitev gorvodnih in spodnjih stikalnih in relejnih zaščitnih naprav, preprečuje prekomerno sprožitev napak in zagotavlja stabilnost celotnega srednjenapetostnega distribucijskega sistema; Tretjič, nadzoruje stopnjo prilagoditve napetosti 1000kva distribucijskega močnostnega transformatorja 11 do 33kv, preprečuje čezmerno odstopanje napetosti med nihanjem obremenitve in zagotavlja, da kakovost napajanja ustreza standardom.
