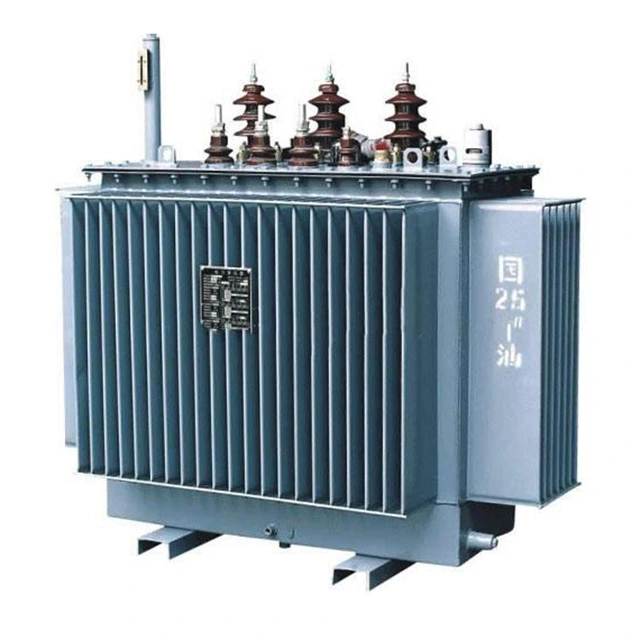

10 Kv 500kva poli vgrajeni razdelilni transformator je trifazni, v olje potopljeni transformator zunanjega tipa, ki je nameščen neposredno na stebre električne napeljave za zniževanje srednje napetosti 10 kV na nizko napetost 400 V (od linije do linije) za distribucijo električne energije v stanovanjskih, komercialnih in lahkih industrijskih prostorih. Odlikuje ga kompaktna zasnova, popolnoma zaprt rezervoar, nizke izgube, nizek hrup in minimalno vzdrževanje, skladen s standardoma IEC 60076 in GB/T 1094.
Izdelan za vzdržljivost in učinkovitost, 10kV 500kVA vgrajeni razdelilni transformator sprejema kompaktno, prostorsko varčno zasnovo, ki odpravlja potrebo po namenskih transformatorskih postajah, kar znatno zmanjša stroške civilne gradnje in namestitve. Popolnoma zaprta struktura valovitega rezervoarja preprečuje puščanje olja in vdor vlage, kar zagotavlja delovanje brez vzdrževanja in življenjsko dobo več kot 20 let v normalnih pogojih.
Zasnovan z jedrom iz silicijevega jekla razreda S11 z nizkimi izgubami in bakrenimi navitji z visoko prevodnostjo, lahko 10 kV 500 kVA vgrajeni razdelilni transformator doseže nizke izgube brez obremenitve in obremenitve, kar prispeva k zmanjšanju operativne porabe energije in dolgoročnih stroškov komunalnih storitev. Njegova raven hrupa je nadzorovana pod 55 dB, zaradi česar je okolju prijazen za stanovanjske prostore.
| Postavka | Specifikacija |
| Nazivna zmogljivost | 500 kVA |
| Primarna napetost | 10 kV (±5% izklopni tokokrog) |
| Sekundarna napetost | 0,4 kV (400 V) |
| Faza/frekvenca | 3-fazni, 50 Hz |
| Vektorska skupina | Dyn11(standard)/Yyn0 |
| Metoda hlajenja | ONAN (olje, naravni zrak, naravni) |
| Raven izolacije | HV:Li75/Ac28;LV:Ac3 |
| Izguba brez obremenitve | ≤680 W (S11)/≤580 W (S13) |
| Izguba obremenitve (75 ° ℃) | ≤5.150 W (Dyn11) |
| Impedanca kratkega stika | 4%-4,5% (standardno) |
10 kV 500 kVA stebričasti razdelilni transformator je zasnovan za neposredno namestitev na betonske ali jeklene drogove, kar prihrani potrebo po prostoru na tleh. Njegova optimizirana kompaktna konfiguracija in zmanjšana teža poenostavljata transport in namestitev na kraju samem, s čimer občutno zmanjšata stroške gradnje in gradnje za distribucijske projekte. Zasnova je zasnovana tako, da prenese mehanske obremenitve pri namestitvi na drog, kar zagotavlja dolgoročno varnost tudi pri obremenitvah zaradi vetra in vibracij.
Opremljen s tehnologijo jedra z nizkimi izgubami serije S11, 10 kV 500 kVA vgrajeni razdelilni transformator zagotavlja 10–20 % nižje izgube brez obremenitve in obremenitve v primerjavi z običajnimi modeli. Z uporabo hladno valjanih zrnato orientiranih jeder iz silicijevega jekla in natančno navitih bakrenih navitij zmanjšuje izgubo energije med delovanjem s polno in delno obremenitvijo. Rezultat tega so nižji operativni stroški, nižje emisije ogljika in izboljšana splošna učinkovitost.
Popolnoma zaprta, varjena zasnova rezervoarja preprečuje puščanje olja, vdor vlage in onesnaženje s prahom ali ostanki. To odpravlja potrebo po rednem vzdrževanju, kar zagotavlja dosledno delovanje in življenjsko dobo več kot 20 let v normalnih pogojih delovanja. Valoviti hranilnik služi tudi kot integriran hladilni sistem, ki lahko učinkovito odvaja toploto in zagotavlja popolnoma zaprto okolje za transformatorsko olje.
Izdelan z visoko mehansko trdnostjo kratkega stika, je 10 kV 500 kVA vgrajen razdelilni transformator zasnovan tako, da prenese napakne tokove brez deformacij ali okvar. Njegova tiha zasnova, nadzorovana pod 55 dB, zagotavlja minimalen vpliv na okolje v stanovanjskih in mestnih območjih. Odlična termična stabilnost in širok razpon delovne temperature (-25°C do +40°C) omogočata, da je primeren za različne zunanje pogoje, vključno z visoko vlažnostjo, močnim dežjem in ekstremnimi temperaturnimi nihanji.
1. Mestna in podeželska distribucijska omrežja.
2. Stanovanjska območja, komercialna območja, majhne tovarne.
3. Sistemi obnovljivih virov energije.
