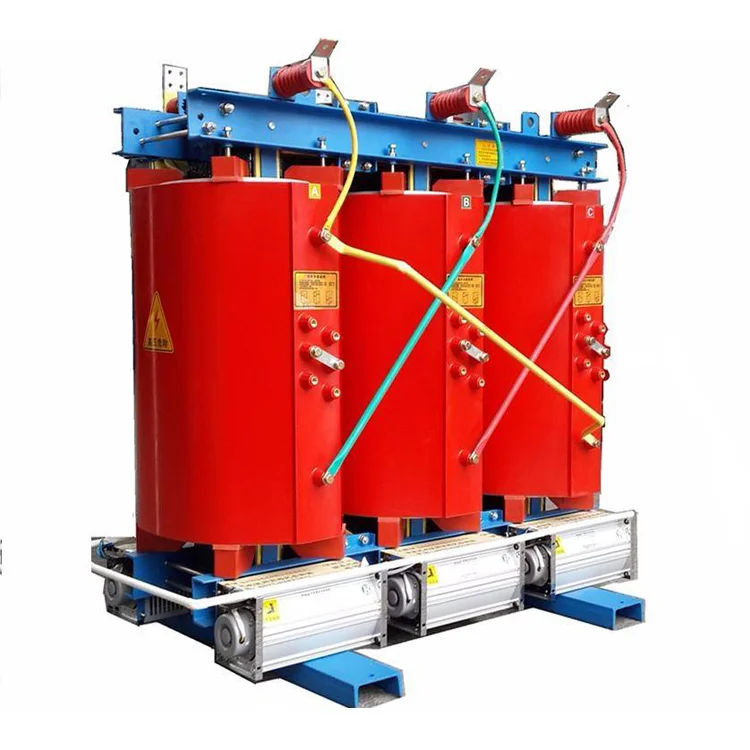

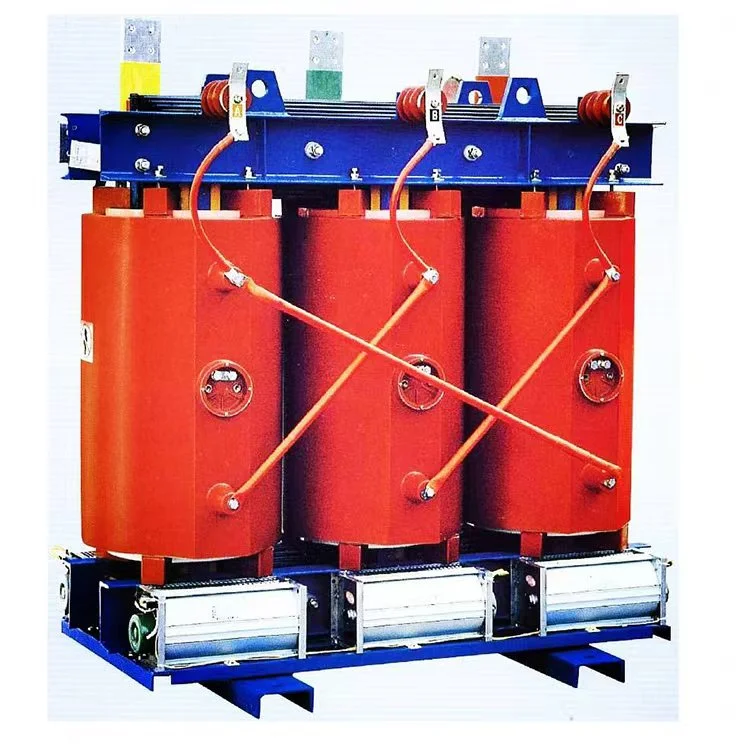

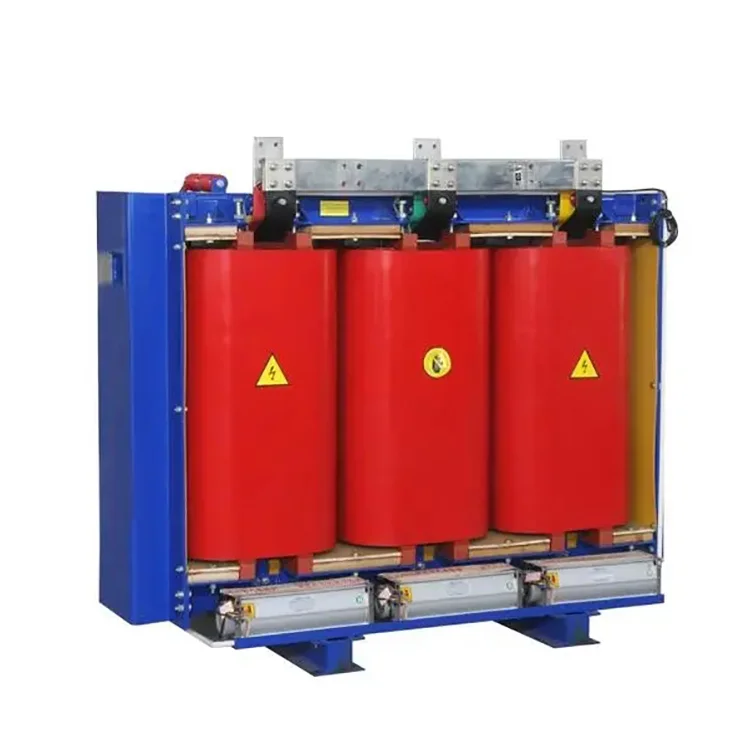

2500 KVA 11 do 0,4 KV suhi transformator

Suhi transformator 2500 kVA 11 do 0,4 kV je v glavnem sestavljen iz naslednjih komponent: jedro transformatorja, navitja transformatorja, izolacija transformatorja, prevodniki transformatorja, naprava za hlajenje transformatorja in naprava za merjenje temperature.

Tuljave

Tuljave suhega transformatorja 2500 kVA od 11 do 0,4 kV so navite na strojih za navijanje z visoko natančnostjo. Nizkonapetostno navitje ima konstrukcijo navitja iz folije. Za transformatorje večje zmogljivosti so prezračevalni kanali rezervirani. Po navijanju se izvede vakuumsko sušenje. Postopek ulivanja in strjevanja se izvaja strogo v skladu s procesnimi standardi, kar zagotavlja, da v tuljavah ni mehurčkov ali praznin, kar transformatorju omogoča optimalno delovanje.

Jedro

Jedro te serije 2500 kVA 11 do 0,4 kV suhih transformatorjev je narejeno iz visokokakovostnih hladno valjanih silicijevih jeklenih pločevin z visoko prepustnostjo zrn. Uporabljene so napredne linije za rezanje pločevine iz silicijevega jekla in 45° popolnoma zaokrožena tehnika zlaganja jedra v krogu. Kraki jedra so povezani z enosmernim trakom iz steklenih vlaken razreda F, za pritrditev pa se uporablja nova struktura vlečnih plošč brez prebijanja lukenj na jarmu jedra. Površina jedra je prevlečena z epoksi smolo, ki zmanjša vpliv toka uhajanja, učinkovito optimizira porazdelitev magnetnega vezja in zmanjša hrup jedra, izgube brez obremenitve in tok brez obremenitve. To bistveno izboljša kakovost videza razdelilnega transformatorja.

Visokonapetostno navijanje

Visokonapetostno navitje 2500 kVA 11 do 0,4 kV suhega transformatorja ima segmentirano strukturo plasti, ki močno zmanjša napetost med plastmi navitja. Oblikuje ga vakuumsko ulita epoksidna smola s polnilom, ki zmanjša notranjo delno praznjenje navitja in izboljša električno zmogljivost tuljave. Izolacija med plastmi navitja uporablja prepreg tkanino DMD epoksi smolo, ki poveča vzdržljivo napetostno trdnost. Površina navijanja je napolnjena z mrežasto tkanino iz steklenih vlaken, kar izboljša udarno žilavost tuljave in izboljša odpornost razdelilnega transformatorja na kratek stik. Tuljava se nikoli ne izsuši ali poči.

Nizkonapetostno navitje:

Nizkonapetostno navitje ima konstrukcijo iz folije. Radialni hladilni kanali so uporabljeni v tuljavi za izboljšanje zmogljivosti odvajanja toplote. Izolacija med plastmi nizkonapetostnega navitja suhega transformatorja 2500 kVA od 11 do 0,4 kV uporablja prepreg tkanino DMD iz epoksi smole. Konci so zatesnjeni in zaliti z epoksi smolo, kar ima za posledico celostno strjeno obliko.

Parametri izdelka:

Oprema za proizvodnjo

Polizdelki

Zaščita ohišja IP21

Jedro transformatorja

Navitje transformatorja

Testni center

Delavnica navijanja
