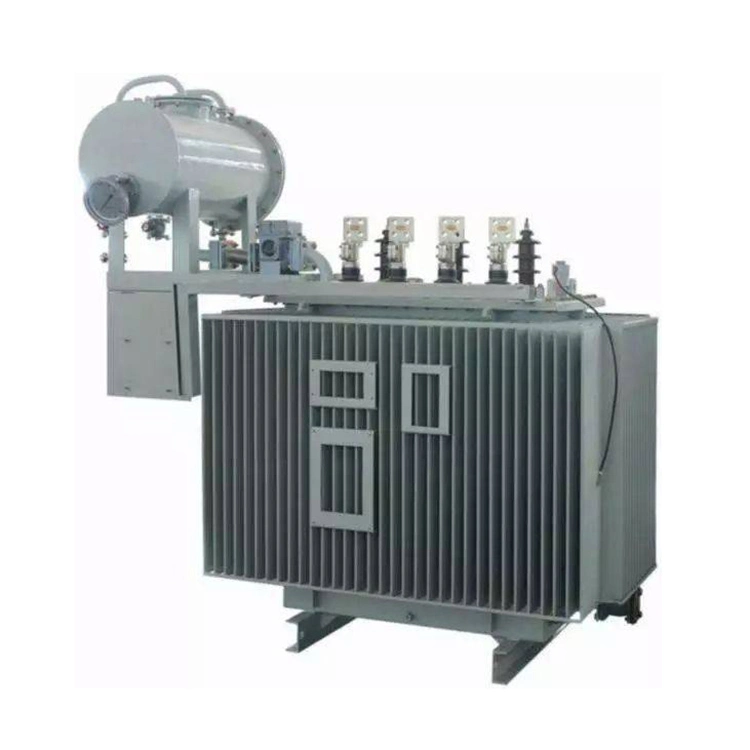

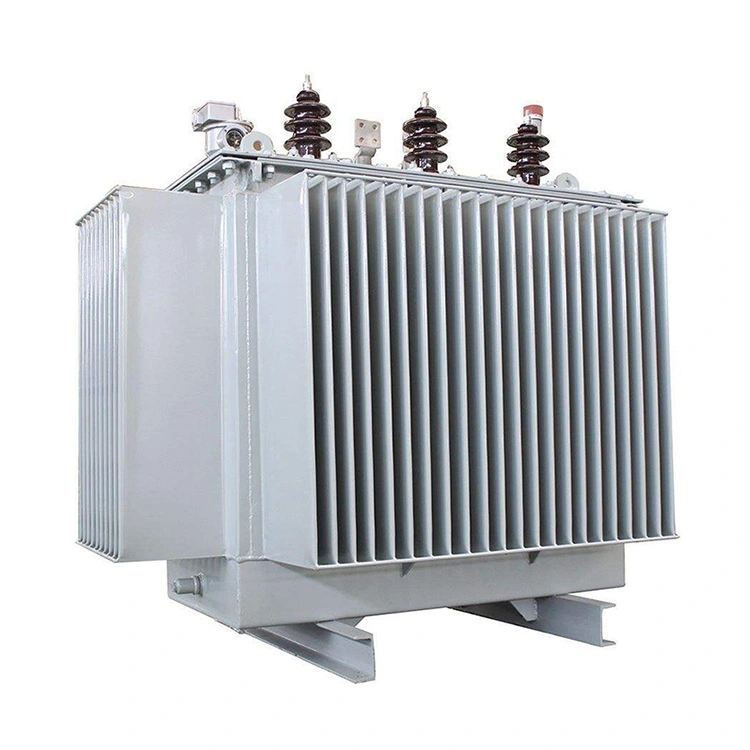

35 kv 1250 kva transformator z železnim jedrom, potopljen v olje

Moč izdelka:

1) Značilnosti 35 kv 1250 kva oljno potopljenih transformatorjev z železnim jedrom

V primerjavi s suhimi transformatorji iz epoksidne smole, 35kv 1250kva oljno potopljeni transformatorji z železnim jedrom zagotavljajo učinkovitejše odvajanje toplote. Transformatorsko olje naravno kroži znotraj rezervoarja, kar omogoča enakomeren prenos toplote skozi strukturo navitja in jedra. Nasprotno pa se suhi transformatorji 1250 kVA zanašajo predvsem na zračno hlajenje in trdne izolacijske materiale, ki imajo na splošno nižjo toplotno prevodnost in manj učinkovito zmogljivost prenosa toplote.

Za suhe transformatorje 35kv 1250kva je nadzor temperature odvisen od senzorjev, vgrajenih na fiksnih lokacijah v ohišju transformatorja. Ker so merilne točke omejene, spremljana temperatura odraža samo stanje na določenih mestih in ne celotne povprečne delovne temperature. V primerih, ko pride do lokalnega pregrevanja, prikazana vrednost morda ne bo natančno predstavljala dejanskega toplotnega stanja suhega transformatorja 35kv 1250kva. 35kv 1250kva oljni potopljeni transformatorji z železnim jedrom pa imajo koristi od kroženja izolacijskega olja, ki enakomerneje porazdeli toploto. Posledično je nadzorovana temperatura na splošno bližja povprečni notranji temperaturi oljnega transformatorja z železnim jedrom 35 kv 1250 kV.

Druga pomembna prednost 35kv 1250kva oljno potopljenih transformatorjev z železnim jedrom je korist od možnosti obnovitve izolacijskega sistema, kjer je mogoče transformatorsko olje filtrirati, prečistiti in regenerirati po poslabšanju, kar pomaga podaljšati življenjsko dobo in ohraniti izolacijo. Za primerjavo, suhi transformatorji 35kv 1250kva, ki imajo izolacijo iz epoksidne smole, imajo trdno inkapsulirano strukturo. Ko izolacijski material doživi staranje, razpoke ali toplotne poškodbe, je poslabšanje nepopravljivo. Napake, ki se pojavijo v izolacijskem sistemu, pogosto vodijo do trajne poškodbe celotnega transformatorja.

S proizvodnega vidika vključujejo suhi transformatorji 35 kv 1250 kva razmeroma zapletene proizvodne procese in imajo običajno višje skupne stroške kot oljni potopljeni transformatorji z železnim jedrom 35 kv 1250 kva. Poleg tega, ko transformatorji z železnim jedrom 35kv 1250kva, potopljeni v olje, dosežejo konec svoje življenjske dobe, je veliko njihovih materialov, kot so baker, jeklo in transformatorsko olje, mogoče reciklirati in ponovno uporabiti. Suhi transformatorji 35 kv 1250 kva, zlasti tipi za litje iz epoksi smole, imajo bolj omejen potencial recikliranja, ker je izolacijo iz smole težko ločiti in obdelati.

2) Značilnosti suhih transformatorjev 35kv 1250kva

Suhi transformatorji 35kv 1250kva se pogosto uporabljajo, ker delujejo brez izolacijskega olja, kar znatno zmanjša tveganje požara in nižje zahteve protipožarne zaščite stavb. V nekaterih posebnih okoljih, kot so visoke zgradbe, podzemni objekti, komercialni kompleksi, bolnišnice in druge lokacije s strogimi predpisi o požarni varnosti, so suhi transformatorji 35kv 1250kva pogosto prednostna ali obvezna izbira.

35kv 1250kva suhi transformatorji iz epoksidne smole so premagali številne omejitve, povezane s prejšnjimi izolacijskimi materiali, med drugim nizko toplotno odpornost in dovzetnost za staranje ali razpoke. Z nenehnim razvojem izolacijske tehnologije lahko nekateri suhi transformatorji iz epoksidne smole 35 kv 1250 kva zdaj dosežejo stopnje toplotne odpornosti razreda H, kar zagotavlja odlično toplotno zmogljivost v zahtevnih pogojih delovanja.

V primerjavi z običajnimi 35kv 1250kva oljno potopljenimi transformatorji z železnim jedrom ponujajo suhi transformatorji tudi številne operativne prednosti, ki vključujejo odpornost proti puščanju olja, izboljšano požarno učinkovitost, zmanjšane zahteve za vzdrževanje, boljšo odpornost proti prahu in dobro odpornost na vlago. Poleg tega imajo suhi transformatorji 35 kv 1250 kva med delovanjem običajno razmeroma nizke ravni delne razelektritve.

Strukturno so suhi transformatorji 35kv 1250kva iz epoksidne smole v glavnem sestavljeni iz jedra iz laminiranega silicijevega jekla in navitij iz epoksi smole. Izolacijski cilindri so nameščeni med visokonapetostnimi in nizkonapetostnimi navitji za okrepitev električne izolacije. Sklop navitja je mehansko podprt in pritrjen z distančniki in pritrdilnimi komponentami, zasnovanimi s funkcijami proti zrahljanju, kar zagotavlja zanesljivo dolgoročno delovanje v pogojih vibracij in termičnih ciklov.

Tehnične specifikacije:
