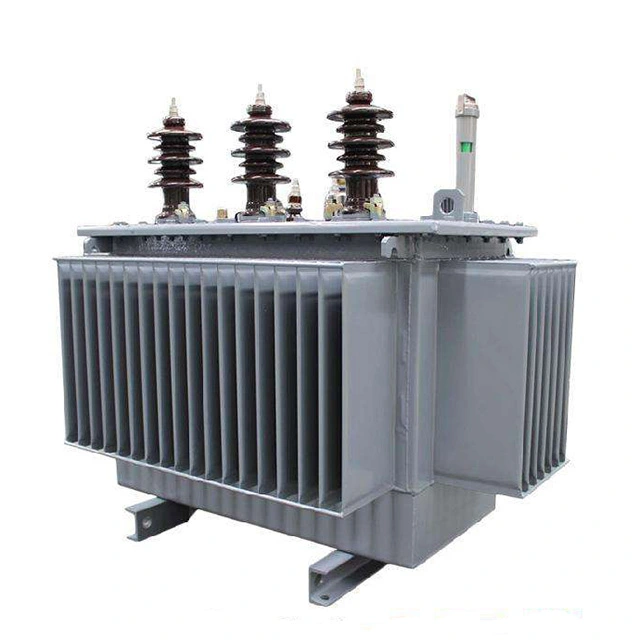

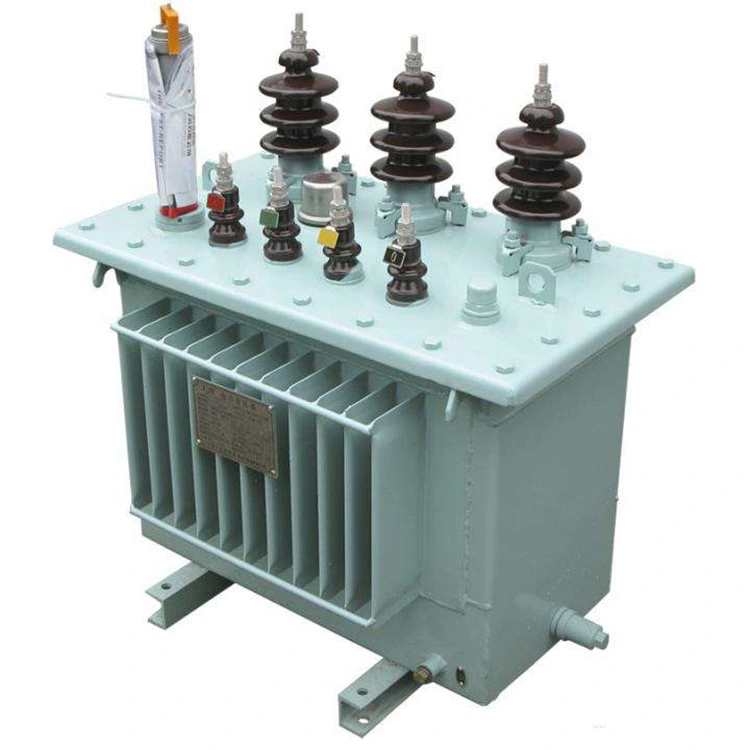

50 Kva električni transformator za montažo na drog

Električni transformator za montažo na steber 50 kva je nepogrešljiva naprava v nizkonapetostnih sistemih za distribucijo električne energije. Njegove glavne funkcije vključujejo pretvorbo napetosti, električno izolacijo in zaščito sistema. Široko se uporablja v industrijskih objektih, poslovnih zgradbah, stanovanjskih projektih in gradnji infrastrukture.

Električni transformator za montažo na drog 50 kva je izdelan z visokokakovostnimi jedri iz silicijevega jekla in visokoprevodnimi bakrenimi ali aluminijastimi navitji. Ima kompaktno strukturo, nizke izgube, nizek hrup in stabilno delovanje ter je zasnovan za zanesljivo delovanje v različnih pogojih delovanja.

Vsa navitja električnega transformatorja za montažo na drog 50 kva so izdelana iz visokokakovostnih materialov, da se zagotovi odlična izolacijska učinkovitost in strukturna stabilnost. Nizkonapetostna navitja so prekrita s kabelskim papirjem okoli vodnikov, medtem ko visokonapetostna navitja uporabljajo okrogle bakrene žice, lakirane s poliuretanom. Medslojno lepljenje papirja trdno povezuje tuljave v eno samo enoto, kar zagotavlja odlično izolacijo. Ta profesionalna navitna struktura učinkovito preprečuje, da bi se tuljave deformirale ali poškodovale med dolgotrajnim delovanjem in transportom na dolge razdalje, s čimer zagotavlja stabilnost in zanesljivost celotne strukture električnega transformatorja za montažo na drog 50 kva.

Tehnični parameter:

V: Kakšne posebne prednosti ima povezovalna skupina Dyn11 v električnem transformatorju za montažo na steber 10 kV/0,4 kV 50 kva v primerjavi s priključno skupino Yyn0 v smislu toka napake enofaznega kratkega stika na sekundarni strani in sposobnosti zatiranja feromagnetne resonance?

O: Impedanca ničelnega zaporedja povezave Dyn11 je precej nižja kot pri Yyn0, kar znatno poveča enofazni tok ozemljitvene napake, kar olajša hitro in zanesljivo odkrivanje in odstranjevanje napak z zaščitno napravo ter zmanjša tveganje električnega udara in poškodbe opreme.

Hkrati primarno stransko navitje trikotnika električnega transformatorja za montažo na drog 50 kva zagotavlja zaprto pot za tok ničelnega zaporedja, učinkovito omejuje odmik nevtralne točke in preprečuje resno trifazno napetostno asimetrijo. Ko sistem doživi feromagnetno resonanco, lahko ta pot zagotovi učinke dušenja, kar znatno zmanjša amplitudo in trajanje resonance nad napetostjo. Poleg tega lahko Dyn11 tudi blokira vbrizgavanje toka 3. harmonika v napajalno omrežje navzgor, s čimer se izogne ​​harmoničnemu ojačanju in preobremenitvi kondenzatorske baterije ter zmanjša dodatni dvig temperature električnega transformatorja za montažo na steber 10kV/0,4kV 50 kva in hitrost staranja izolacije.

Zato ima Dyn11 za scenarije, kjer električni transformatorji z močjo 50 kva za montažo na steber služijo območjem z veliko količino enofaznih obremenitev, nelinearnih obremenitev ali dolgih podeželskih daljnovodov, ki so nagnjeni k resonanci, pomembne prednosti v smislu varnosti, kakovosti električne energije in življenjske dobe opreme.

Glavni deli transformatorjev na stebrih

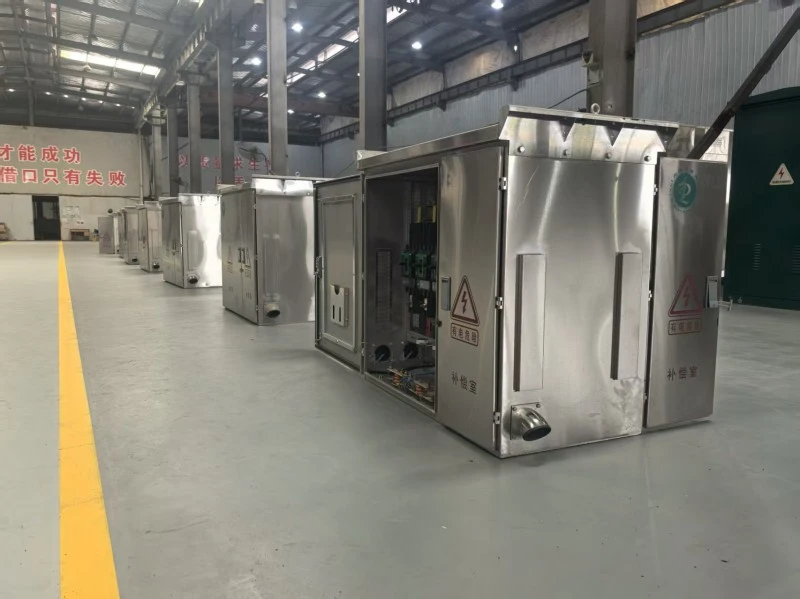

Tip sprednje montaže LV DB

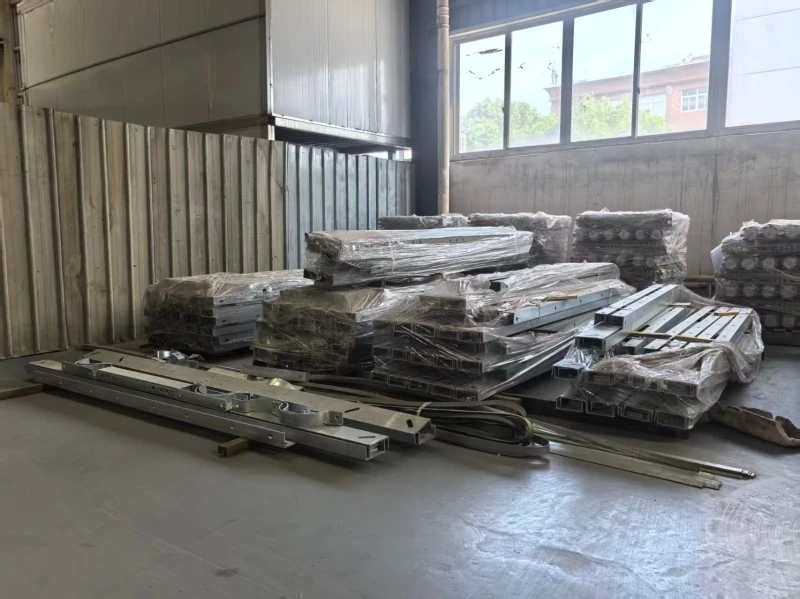

Strojna oprema Pole Line

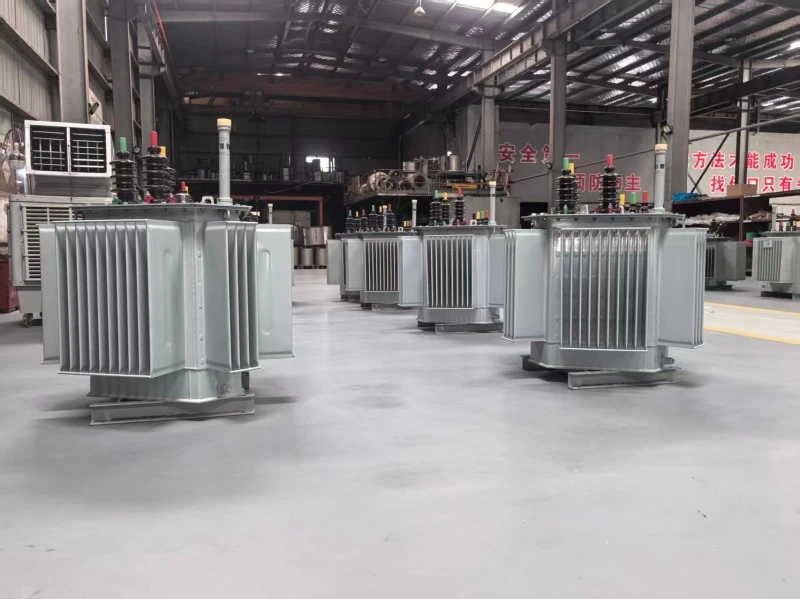

Transformator na drogu

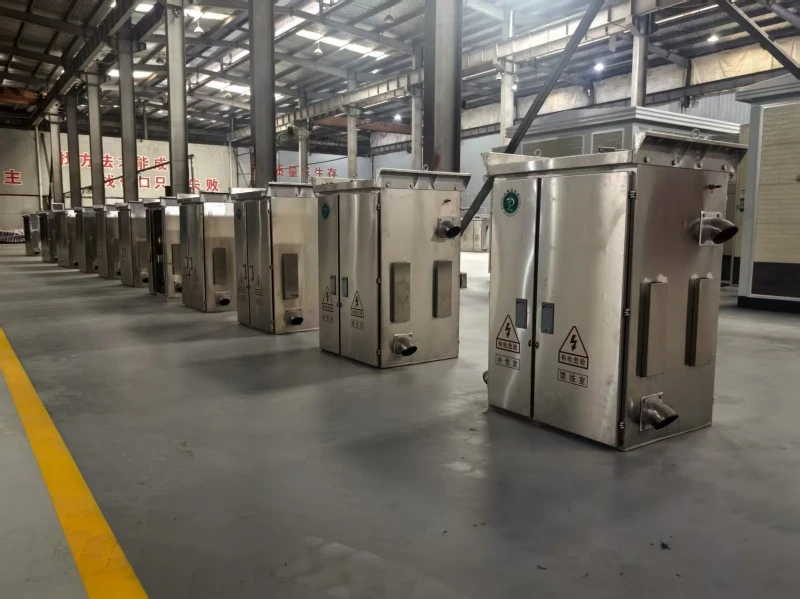

Tip stranske montaže LV DB

Proizvodna oprema

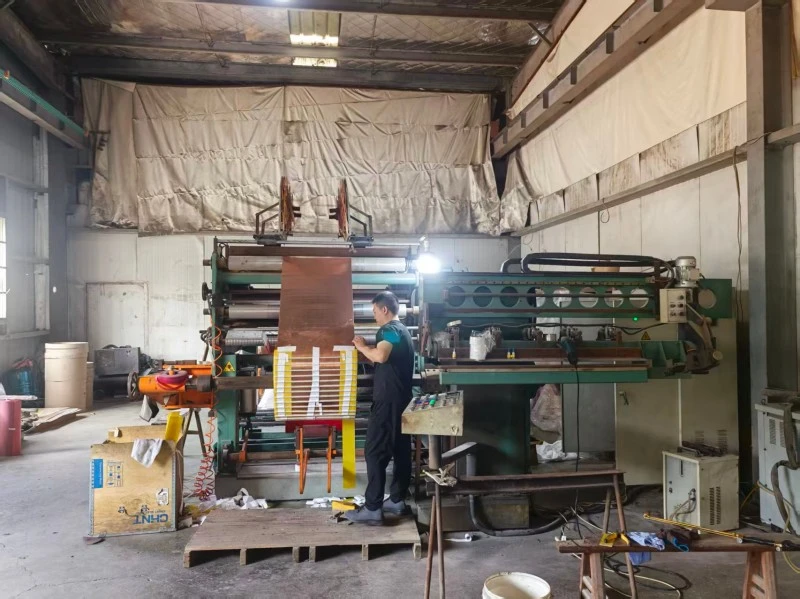

Stroj za navijanje folije

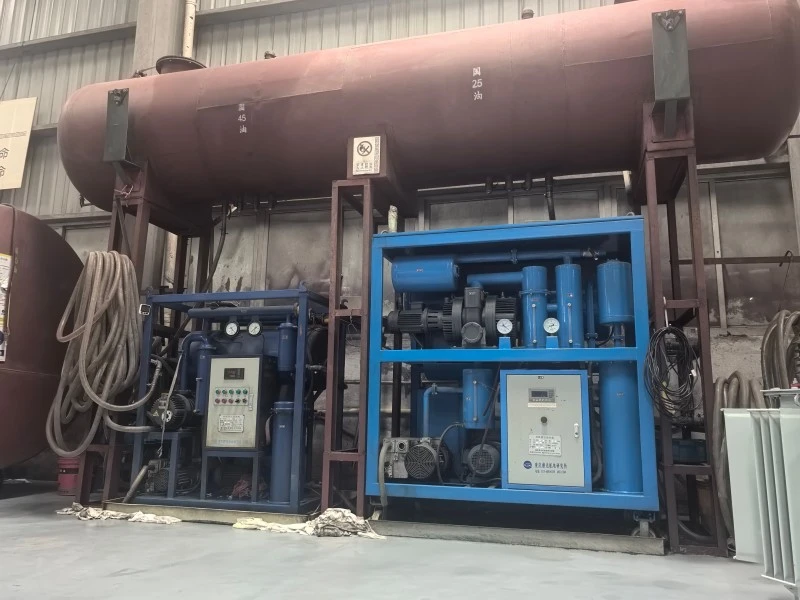

Enota za polnjenje olja

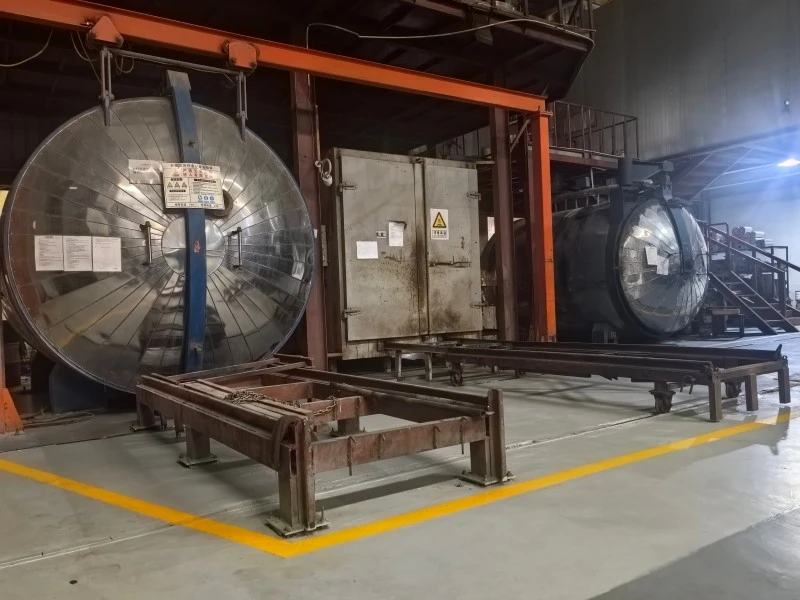

Transformatorska peč in enota za litje

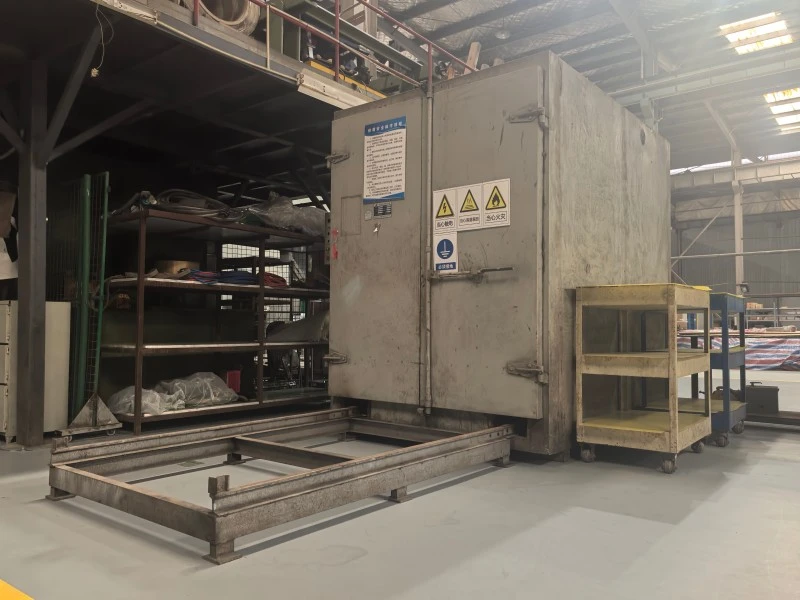

Transformatorska peč

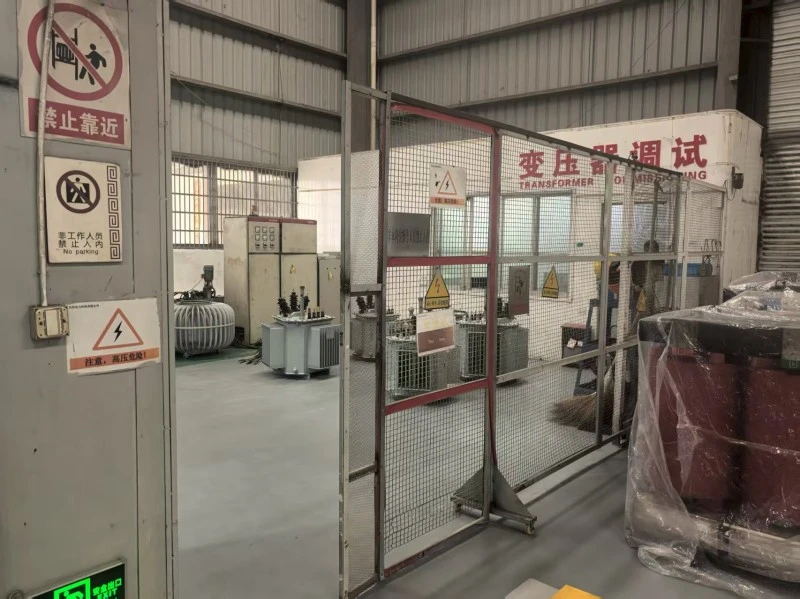

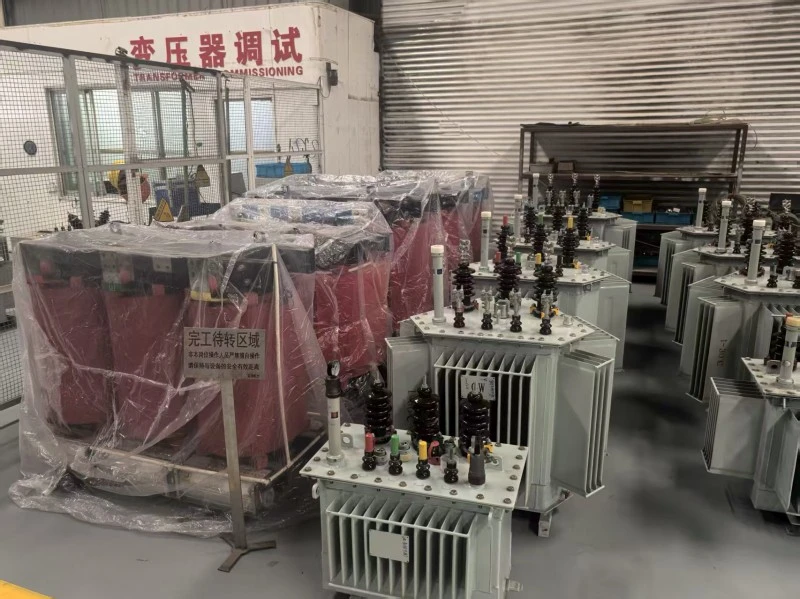

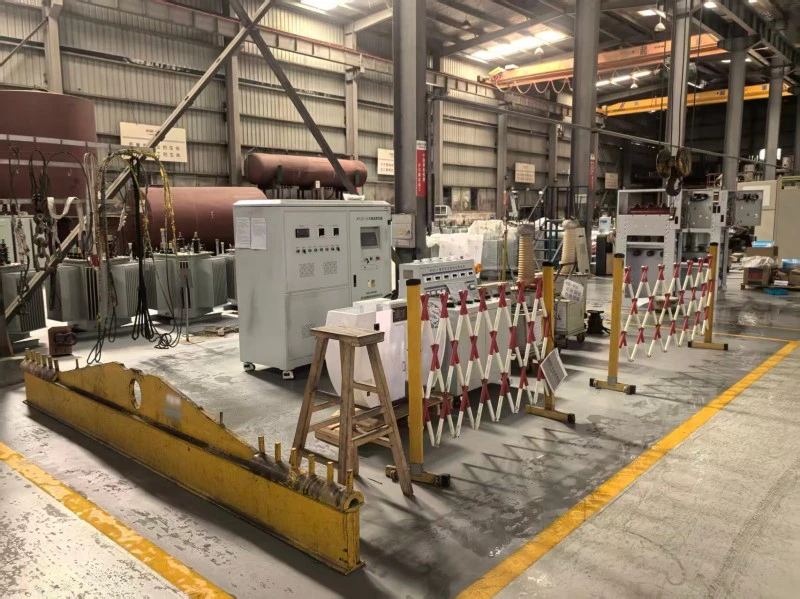

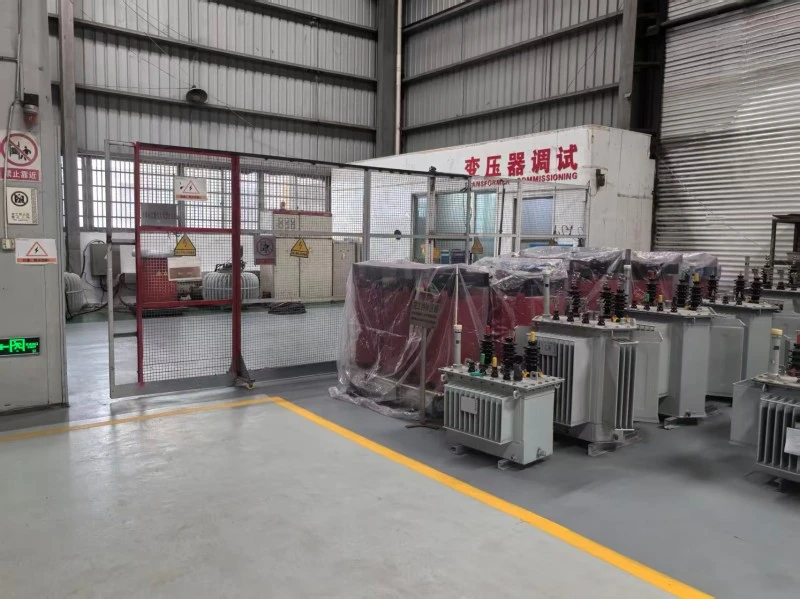

Središče za testiranje

Transformatorji v predelavi

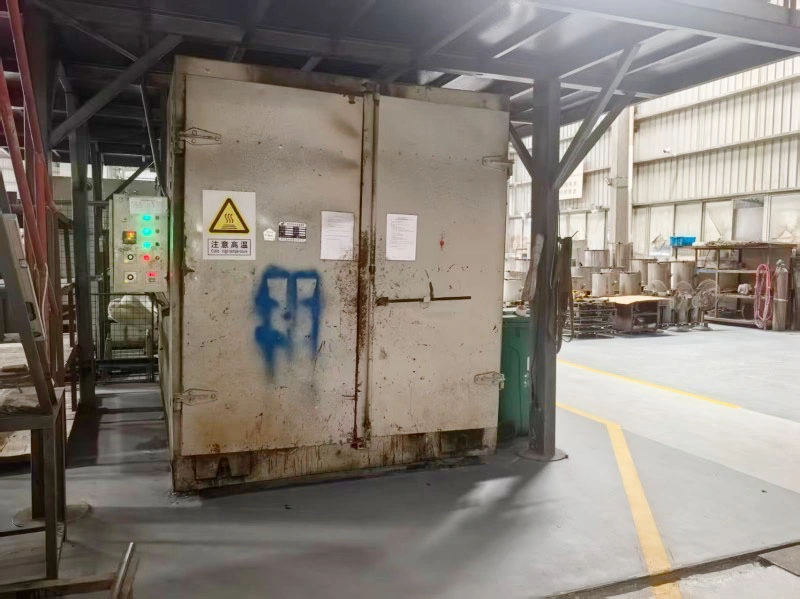

Transformator v sušenju

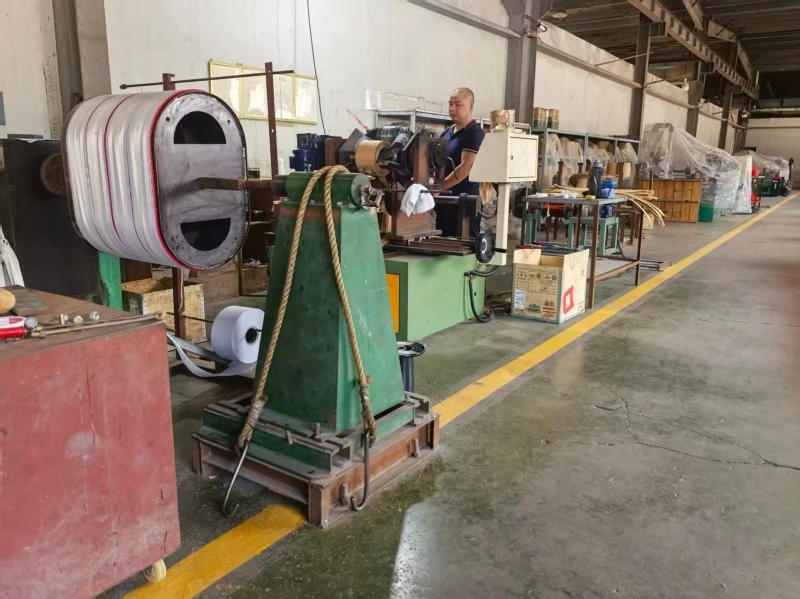

Transformator v navitju 2

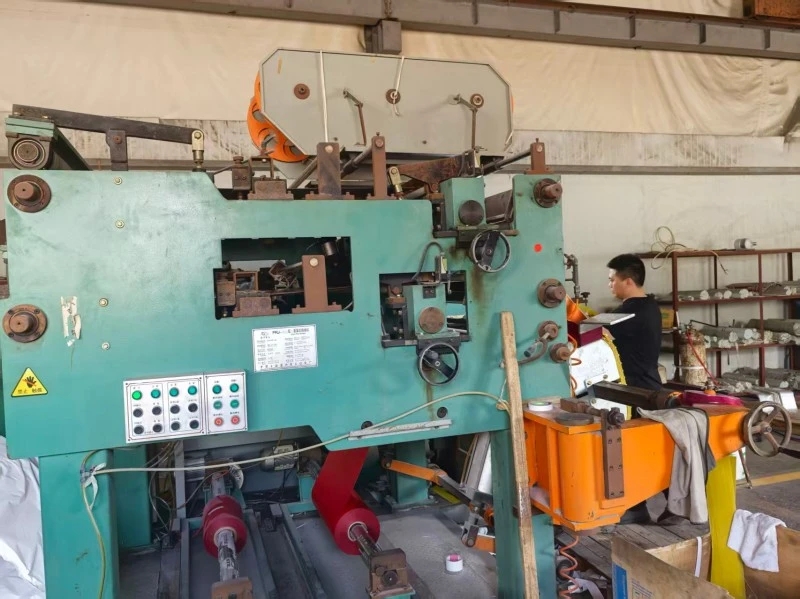

Transformator v navitju

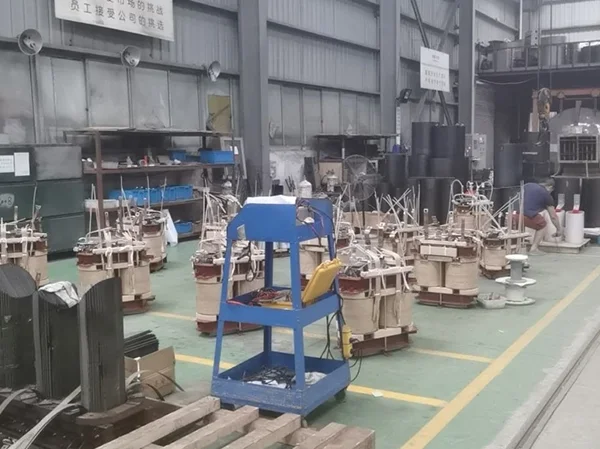

Transformator je v sestavi
