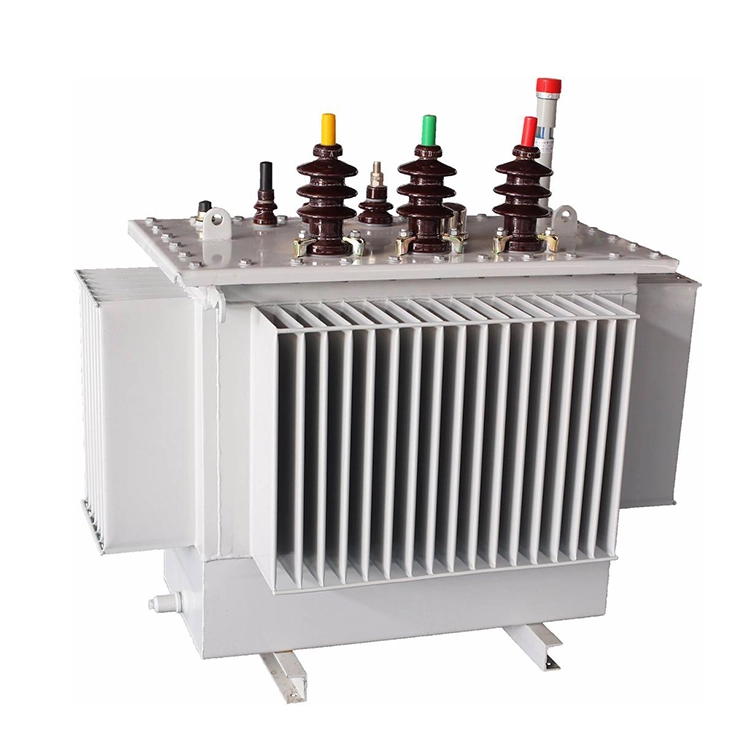

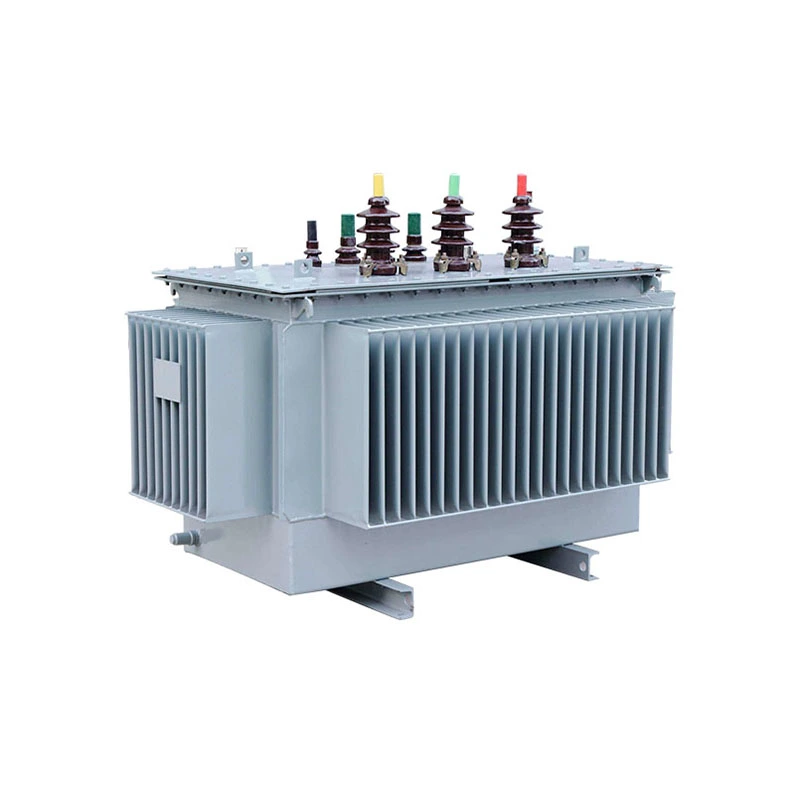

Polni razdelilni transformator 200kva

Ta razdelilni transformator 200 kva na drogu je v glavnem trifazni. Običajne kombinacije nazivne napetosti vključujejo 10/0,4 kV, 11/0,4 kV, 11/0,433 kV, 22/0,433 kV, 33/0,4 kV itd., ki zajemajo različne možnosti, primerne za različna regionalna električna omrežja. Oprema je standardno opremljena brez regulacije napetosti brez vzbujanja, z območjem regulacije napetosti ±5% ali ±2×2,5%. Skupino povezav lahko izberete kot Dyn11 ali Yyn0.

Pri pogojih 50 Hz je nazivni tok na strani visoke napetosti 10 kV približno 11,55 A, na strani visoke napetosti 11 kV je približno 10,50 A, nazivni tok na strani nizke napetosti 0,4 kV pa je približno 288,68 A. Konvencionalna impedanca kratkega stika je 4 %. Hkrati ga je mogoče prilagoditi glede na zahteve uporabnika glede napetosti, priključne skupine itd. Energijsko učinkovitost je mogoče izbrati med izdelki serije običajnih izgub, nizkih izgub in amorfnih zlitin.

Tehnični parameter:

Prednosti:

Ali obstajajo razlike med razdelilnim transformatorjem na drogu 200 kVA in tipom, nameščenim na ploščici?

1. Na stebru nameščen razdelilni transformator 200kva je pritrjen na drogu na določeni višini nad tlemi. Ne zaseda dragocenih zemljiških virov in ima majhen vpliv na talni prostor. Transformator, nameščen na blazini, je postavljen na betonsko podlago, ki zahteva določeno površino.

2.Ker visi v zraku, je manj verjetno, da bodo ljudje in živali prišli v stik z njim, zaradi česar je razmeroma varnejši. Vendar kljub temu ni treba biti pretirano živčen, ko greste mimo. Zadostuje vzdrževanje normalne razdalje. Transformator, nameščen na blazinici, je nameščen na razmeroma prikrit način.

3. Vsak posamezni transformator ima omejen obseg napajanja, ki se običajno giblje od 5 kVA do 167 kVA. Uporablja se predvsem za napajanje manjšega števila uporabnikov na eni liniji. Vendar pa ima transformator, nameščen na blazinici, relativno večjo zmogljivost, ki sega od 75 kVA do 3000 kVA.

4. V primerjavi z opremo, zakopano pod zemljo, ima ta način namestitve nad glavo nižje materialne stroške in težave pri gradnji. Je zelo ekonomična in praktična rešitev za napajanje.

5. Polo nameščen razdelilni transformator 200kva je običajno cilindrični rezervoar za olje, napolnjen s hladilnim oljem za izolacijo in odvajanje toplote. Zgoraj je visokonapetostni priključni terminal, spodnji pa nizkonapetostni priključni terminal. Zasnova je zelo kompaktna. Za zagotovitev varnosti pogosto vključuje odvodnike strele in varovalke, ki preprečujejo udare strele in kratke stike.

Glavni deli transformatorjev na stebrih

Tip sprednje montaže LV DB

Strojna oprema Pole Line

Transformator na drogu

Tip stranske montaže LV DB

Proizvodna oprema

Stroj za navijanje folije

Enota za polnjenje olja

Transformatorska peč in enota za litje

Transformatorska peč

Središče za testiranje

Transformatorji v predelavi

Transformator v sušenju

Transformator v navitju 2

Transformator v navitju

Transformator je v sestavi
