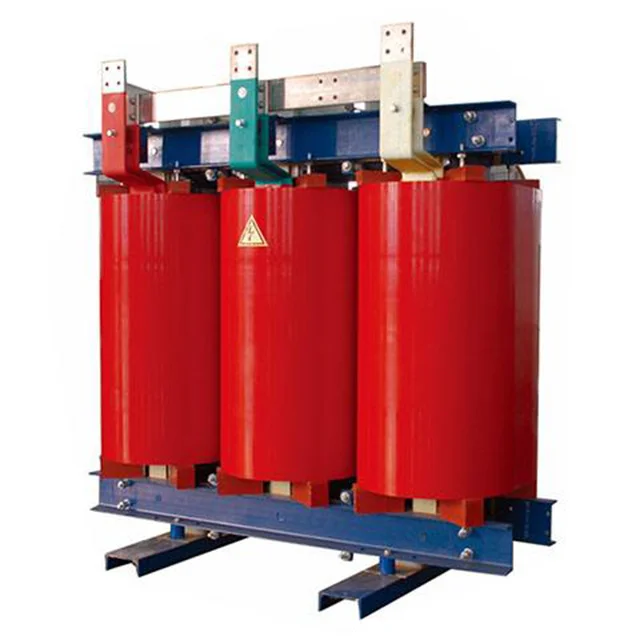

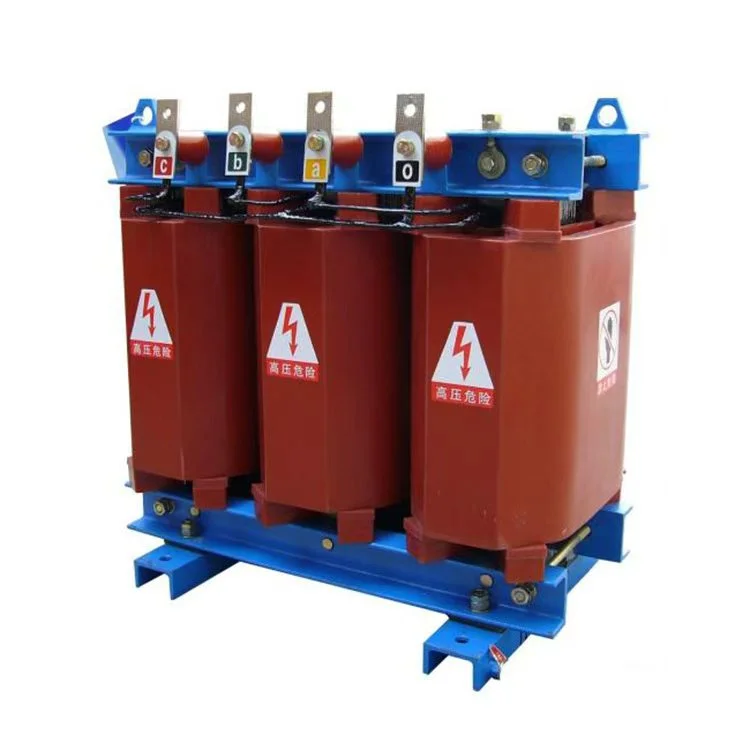

500kva 11kv suhi Nltc razdelilni transformator

V ozadju naraščajočega svetovnega povpraševanja po električni energiji se distribucijski transformator 500kva 11kv suhega tipa nltc pogosto uporablja na področjih, kot so podeželska električna omrežja, industrija, trgovina, nova energija in javni objekti. Njihova visoka zanesljivost je bila potrjena z delovanjem v več kot 50 državah in regijah po vsem svetu. Prodani so bili v države in regije, vključno s Tanzanijo, Zimbabvejem, Gano, Južno Afriko, Kenijo, Zambijo in drugimi.

Strukturne značilnosti 500kva 11kv suhega tipa nltc distribucijskega transformatorja:

Tuljave: Tuljave so navite z bakrenimi vodniki, navitimi z žico ali folijo, ojačane s steklenimi vlakni in v celoti ulite z epoksi smolo brez polnil z uporabo postopkov vakuumskega sušenja in razplinjevanja. Posledica tega je visoka mehanska trdnost, močna odpornost na kratek stik in odlična impulzna odpornost.

Visokonapetostna navitja: Začetne in končne sponke ter vmesni odcepni vodi so vdelani z bakrenimi maticami. Ta struktura zagotavlja dobro togost, omogoča enostavno menjavo pipe in zagotavlja urejen in estetsko prijeten videz.

Jedro: Jedro je sestavljeno z uporabo visokokakovostnih zrnato usmerjenih hladno valjanih silikonskih jeklenih plošč s 45-stopinjskimi popolnoma zaobljenimi večstopenjskimi prekrivnimi spoji. Površina 500kva 11kv suhega tipa nltc distribucijskega transformatorja je prevlečena z plastjo izolacijske smole, ki zagotavlja odpornost proti vlagi, preprečuje rjo in zmanjšuje hrup.

Vpenjalni sistem: Elastični sestavni deli so uporabljeni med jedrom, vpenjalnimi elementi in tuljavami, da so tuljave pod stalnim stiskanjem, s čimer se zmanjša raven hrupa.

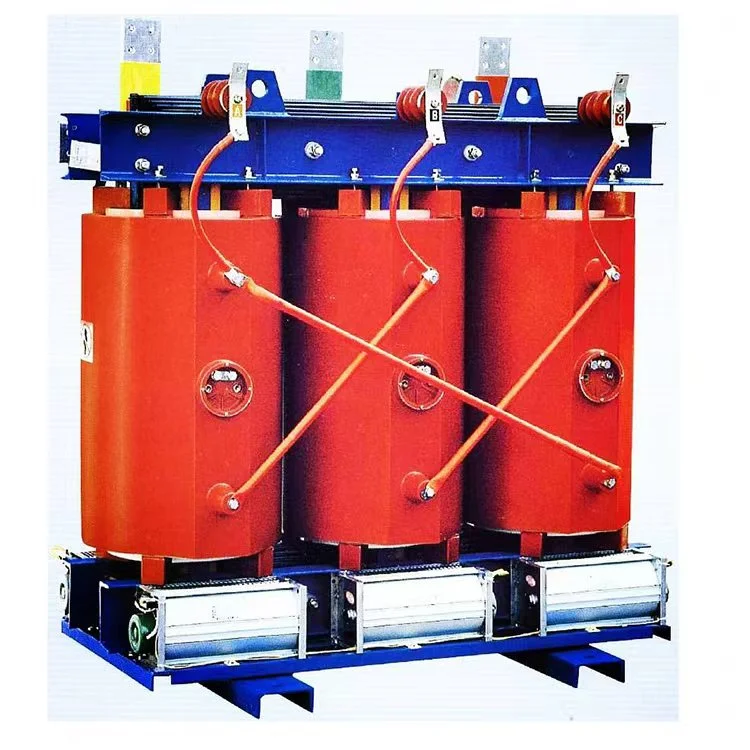

Zasnova hlajenja: 500kva 11kv suhi nltc distribucijski transformator je zasnovan za naravno hlajenje (AN). Vzdolžni prezračevalni kanali so predhodno oblikovani znotraj sten tuljave popolnoma ulitih visokonapetostnih in nizkonapetostnih navitij. Prisilno zračno hlajenje Ventilatorji za hlajenje opreme AF so lahko nameščeni kot dodatna oprema. S prisilnim zračnim hlajenjem se lahko nazivna izhodna zmogljivost poveča za 50 %.40 % za nazivne moči 500 kVA in manj.

Nadzor temperature: 500kva 11kv suhi nltc distribucijski transformator je opremljen s temperaturnim regulatorjem serije BWDK. Platinasti senzorji upora Pt100 so nameščeni v predhodno vdelanih luknjah na vrhu nizkonapetostnih tuljav za spremljanje dviga temperature navitja. Krmilnik samodejno zažene ali ustavi hladilne ventilatorje in zagotavlja funkcije, kot so alarm za napako, alarm za previsoko temperaturo in izklop nad temperaturo. Te funkcije nudijo zanesljivo zaščito pred preobremenitvijo suhega transformatorja in s tem povečujejo njegovo obratovalno varnost.

Parametri izdelka:

Oprema za proizvodnjo

Polizdelki

Zaščita ohišja IP21

Jedro transformatorja

Navitje transformatorja

Testni center

Delavnica navijanja
