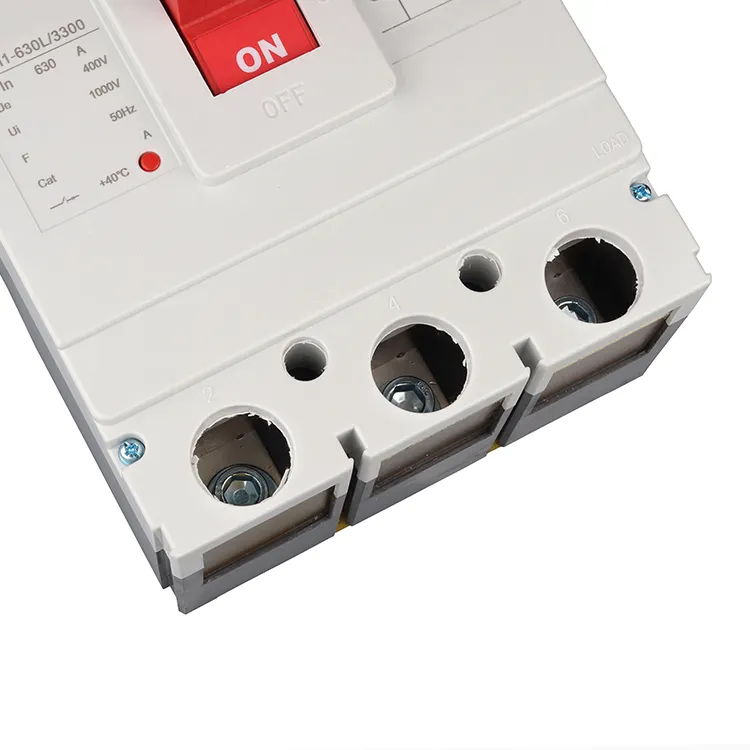

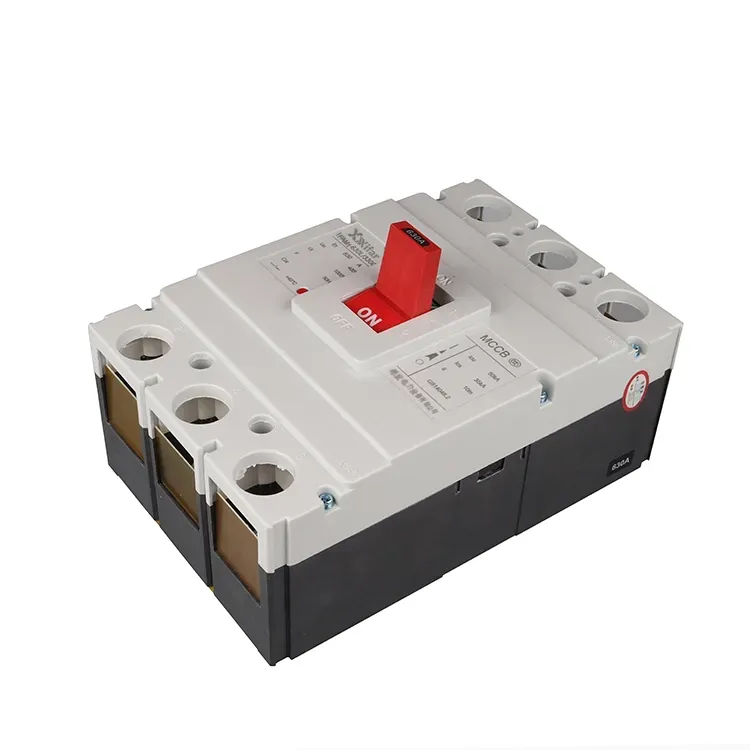

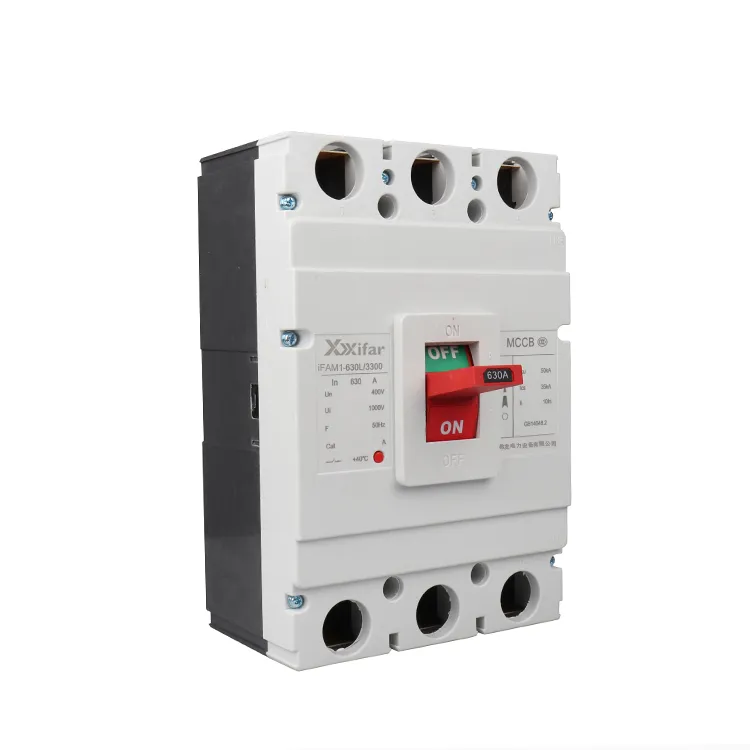

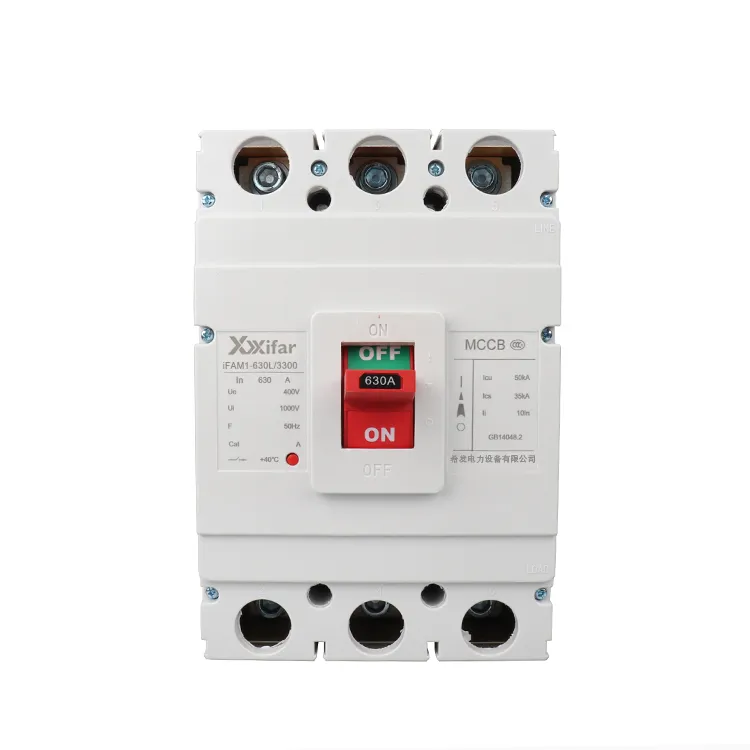

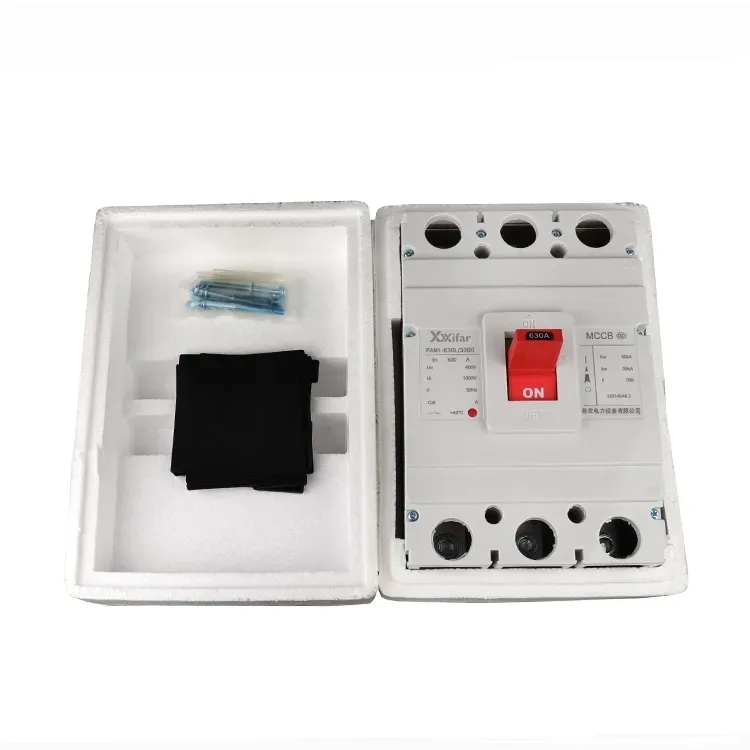

630a 3p toplotno magnetno odklopnik v oblikovanem ohišju

630a 3p toplotno magnetno ulito ohišje odklopnika je bistvena in pomembna zaščitna naprava, ki se uporablja v nizkonapetostnem sistemu za distribucijo električne energije. Ima popolnoma zaprto izolacijsko ohišje, v katerem MCCB združuje bistvene komponente, vključno s kontaktnim sistemom, enoto za gašenje obloka in sprožilnim mehanizmom, v kompaktno strukturo.

Ker je zasnovan kot zaprta enota, termomagnetni odklopnik 630a 3p v oblikovanem ohišju na splošno ni namenjen razstavljanju ali popravilu. Široko se uporablja v industrijskih in komercialnih inštalacijah za zagotavljanje zaščite v srednjih in majhnih tokokrogih, ki običajno služijo kot zaščitne naprave za vejo ali konec linije.

V kategoriji odklopnikov so odklopniki z oblikovanim ohišjem umeščeni med zračne odklopnike, ki se običajno uporabljajo kot glavni vhodi v distribucijskih sistemih, in miniaturne odklopnike, ki se običajno uporabljajo v stanovanjskih in lahkih aplikacijah.

Tipični primeri uporabe termomagnetnega odklopnika 630a 3p z oblikovanim ohišjem vključujejo zaščitna vezja motorja, razdelilne plošče in napajalne vode za srednje veliko opremo.

630a 3p toplotno magnetno oblikovano ohišje parameter odklopnika:

630a 3p toplotno magnetno ulito ohišje odklopnika Funkcionalne značilnosti

1. Zaščita pred preobremenitvijo:

V termomagnetno oblikovanem odklopniku 630a 3p se zaščita pred preobremenitvijo imenuje tudi dolgotrajna zaščita. Zaščita pred preobremenitvijo temelji na toplotni deformaciji bimetalnega traku. Čas sprožitve sledi inverzni časovni karakteristiki: večji tok povzroči hitrejše sprožitev. To ščiti prevodnike in opremo pred pregrevanjem v pogojih trajne preobremenitve.

2. Zaščita pred kratkim stikom

Običajno se zaščita pred kratkim stikom izvaja s trenutno zaščito v termomagnetno oblikovanem odklopniku 630a 3p. The magnetic trip unit provides instantaneous protection. Ko tok doseže približno 8- do 12-kratno nazivno vrednost, se odklopnik tokokroga iz termomagnetnega oblikovanega ohišja sproži v polovici cikla električne frekvence, kar je približno 10 ms. This ensures interruption occurs before the short circuit current reaches its peak.

3. Zaščita pred prenizko napetostjo

Pri nameščenem podnapetostnem sprožilniku pride do sprožitve, če napetost pade pod 70 % nazivne vrednosti za več kot 1 sekundo. Do takojšnjega izklopa pride, če napetost pade pod 35 % nazivne vrednosti. Ta funkcija pomaga preprečiti poškodbe motorjev zaradi nizkonapetostnega delovanja.

4. Zaščita pred uhajanjem ozemljitve

630a 3p termomagnetni odklopniki z vlitim ohišjem z integriranimi elektronskimi zaščitnimi moduli lahko zaznajo preostali tok prek tokovnega transformatorja ničelnega zaporedja.  Tripping occurs if the leakage module detected over 30 mA for personal protection and 300 mA for fire protection. Čas sprožitve je običajno znotraj 0,1 sekunde.
