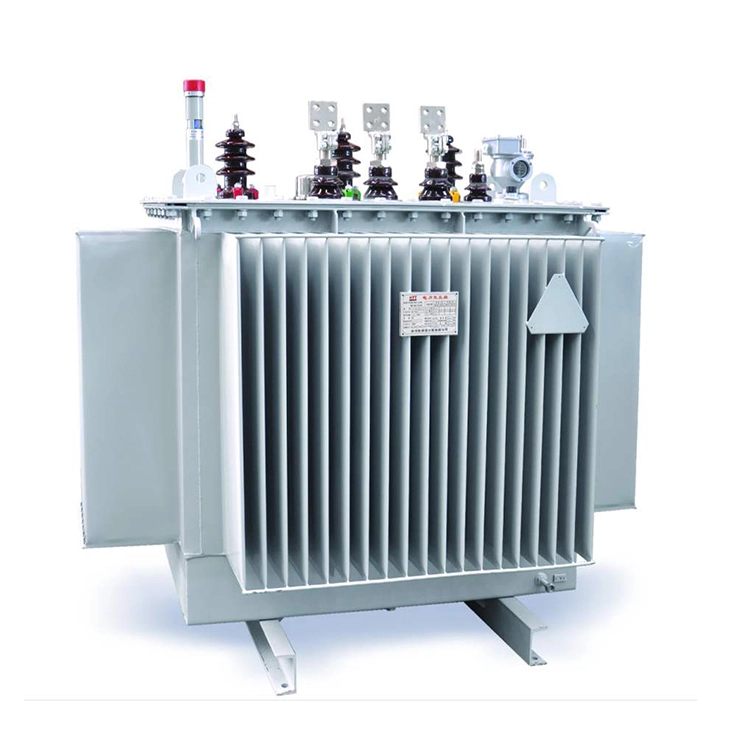

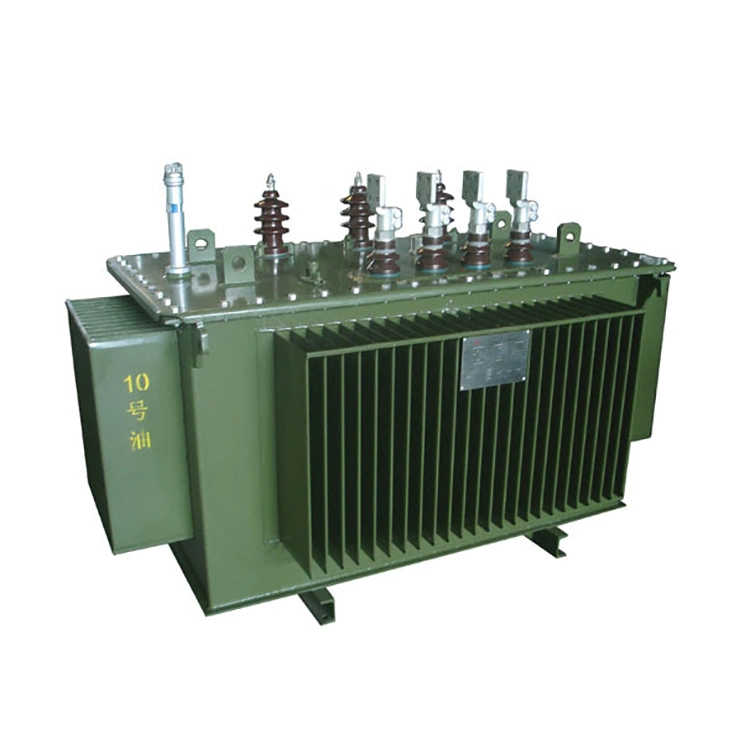

100 Kva Distribucijski 13,8 Kv Polni transformatorji

Ta 100 kva distribucijski 13,8 kv pol transformator ima nazivno zmogljivost 100 kVA. Primarna stranska napetost je 13800 V (v trikotniku), sekundarna stranska napetost pa je lahko 120/240 V, 240/480 V ali druga napetost po meri. Ta transformator je mogoče priključiti na trifazni sistem električnega omrežja, da zagotovi nizkonapetostno napajanje distribucijskega sistema.

Pri uporabi visokonapetostnih porcelanskih puš ima primarna stran 100 kva distribucijskega 13,8 kv polnega transformatorja dvojne puš, sekundarna stran pa tri puše. Nadzemni razdelilni transformator uporablja bakrena navitja in usmerjena jedra iz silicijevega jekla, sestavljena iz ene tuljave in dveh obročev z železnim jedrom. Pocinkane sponke na primarni in sekundarni strani lahko priključite na bakrene ali aluminijaste vodnike.

Kot profesionalni distribucijski transformator, 100 Kva Distribution 13,8 Kv Pole Transformers sprejema energetsko varčno zasnovo jedra tuljave, ki ne le zagotavlja stabilnost delovanja, ampak tudi učinkovito zmanjšuje porabo energije. Izdelan z napredno tehnologijo, ta razdelilni transformator polnega tipa zagotavlja dolgotrajno zanesljivost in dolgo življenjsko dobo.

Vsaka naprava je bila podvržena strogim celovitim sprejemljivim testom in že več kot 10 let vzdržujemo ničelno stopnjo napak. Medtem je 100 kva distribucijski 13,8 kv pol transformator v skladu z IEC, ANSI in drugimi večjimi mednarodnimi standardi, kar zagotavlja združljivost z globalnimi sistemi električnega omrežja.

Tehnični parameter:

V: Za 100 kva distribucijski 13,8 kv pol transformatorja, pri izbiri modela in izvajanju namestitve, kako je treba določiti posebne konfiguracije varovalk, odvodnikov strele in ozemljitvene zaščite, da bi izpolnili zahteve glede zanesljivosti električnih omrežij na podeželju ali oddaljenem območju?

A:

1. Varovalka je izbrana na podlagi 2- do 2,5-kratnega nazivnega toka visokonapetostne strani 100 kva distribucijskega 13,8 kv polnega transformatorja (približno 7,25 A). Priporočljivo je, da uporabite izpadno varovalko 15 do 20 A, da se zanesljivo izognete vzbujalnemu udarnemu toku med operacijo zapiranja (običajno 8 do 12-kratnik nazivnega toka, ki traja v 0,1 sekunde), hkrati pa zagotovite, da se lahko transformator hitro stopi in izolira v primeru kratkega stika ali preobremenitve znotraj transformatorja.

2. Odvodnik strele je izbran kot tip cinkovega oksida (MOV) brez reže z nazivno napetostjo 15 kV ali 18 kV, nameščen na visokonapetostni strani med varovalko in 100 kva distribucijsko 13,8 kv polno transformatorsko pušo.

3. Njegov ozemljitveni priključek je neposredno povezan z ozemljitvenim priključkom ohišja transformatorja, da absorbira udare strele ali obratovalne prenapetosti in omeji preostalo napetost. Ozemljitvena zaščita zahteva, da je nevtralna točka 100 kva distribucijskega 13,8 kv polnega transformatorja neposredno ozemljena (odvisno od vrste ozemljitve sistema, kot je TN C ali TN S), ozemljitvene sponke ohišja in odvodnika strele pa si delijo eno ozemljitveno elektrodo. Ozemljitveni upor električne frekvence ne sme preseči 10 Ω v podeželskih električnih omrežjih ali 4 Ω v mestnih in visoko zanesljivih območjih, s čimer se doseže varen odvod okvarjenega toka ter zaščita osebja in opreme.

Usklajena konfiguracija teh treh elementov lahko izpolni zahteve za zaščito pred prenapetostjo, prenapetostjo in ozemljitvenim transformatorjem.

Glavni deli transformatorjev na stebrih

Tip sprednje montaže LV DB

Strojna oprema Pole Line

Transformator na drogu

Tip stranske montaže LV DB

Proizvodna oprema

Stroj za navijanje folije

Enota za polnjenje olja

Transformatorska peč in enota za litje

Transformatorska peč

Središče za testiranje

Transformatorji v predelavi

Transformator v sušenju

Transformator v navitju 2

Transformator v navitju

Transformator je v sestavi
