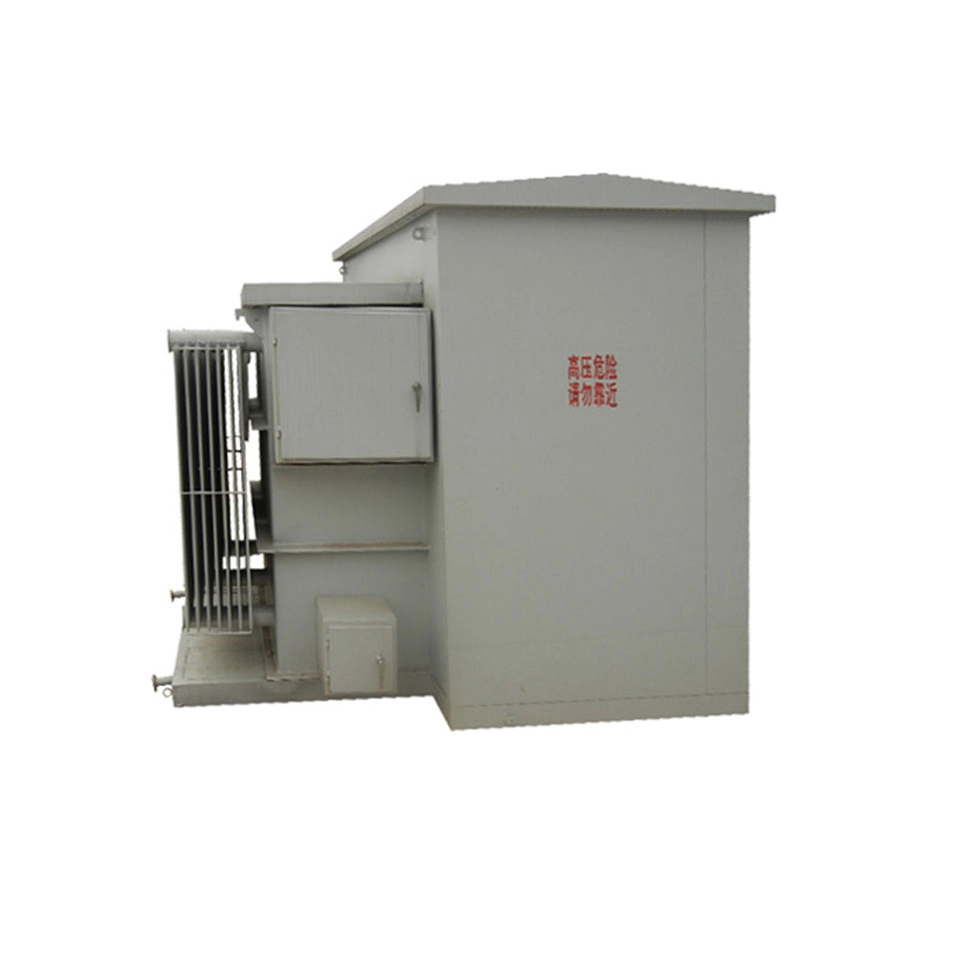

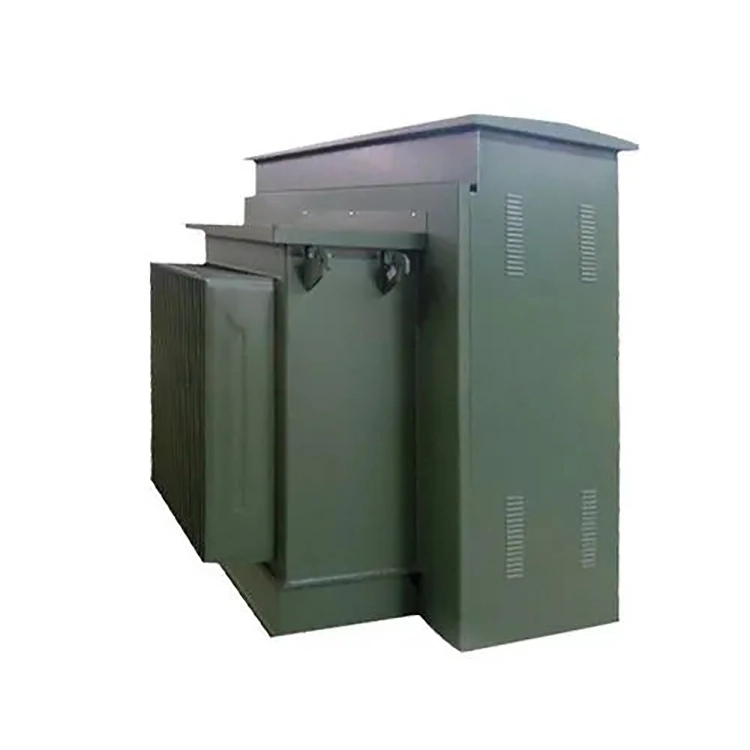

2,5 mva napajalni transformator z mineralnim oljem

Mineralno olje služi kot izolacija in hladilni medij ter je najbolj tradicionalna in zrela izbira izolacijske tekočine v industriji energetskih transformatorjev. Torej ima močnostni transformator z mineralnim oljem 2,5 mVA odlično električno izolacijo, dobro toplotno prevodnost in prednosti stroškovne učinkovitosti. V primerjavi z alternativnimi izolacijskimi tekočinami, kot so naravni estri, ima mineralno olje nižjo točko vžiga, boljšo pretočnost pri nizkih temperaturah in večjo zanesljivost v hladnih regijah med delovanjem.

Vtični transformator podpira dve vrsti dohodnih linij: prva je vrsta obročnega omrežnega podajalnika, ki je opremljena z dvema nizoma primarnih puš (skupaj 6, tako za dohodne kot za odhodne linije) in notranjim stikalom za obremenitev s štirimi položaji. Transformator lahko serijsko poveže z obročnim omrežnim vezjem, kar omogoča izolacijo napak in neprekinjeno vzdrževanje. Za to konfiguracijo se običajno priporoča močnostni transformator 2,5 mVA, nameščen na blazinici z mineralnim oljem. Vrsta radialnega podajalnika je opremljena samo z eno primarno pušo in zagotavlja enolinično napajanje z nižjimi stroški, vendar ustrezno zmanjšano zanesljivostjo.

Impedanca kratkega stika je pomemben parameter transformatorja, ki neposredno vpliva na raven toka kratkega stika v sistemu in stopnjo regulacije napetosti. Tipična vrednost impedance močnostnega transformatorja, nameščenega na ploščici, je 5,0 % do 7,5 %, ciljna vrednost načrtovanja pa je običajno nastavljena na 5,75 %. Impedanca 5,75 % pomeni, da ko pride do trifaznega kratkega stika na sekundarni strani, je tok kratkega stika približno 1/0,0575 nazivnega toka, kar je približno 17,4-kratnik nazivnega toka. Če za primer vzamemo nizkonapetostno stran 400 V, je nazivni tok približno 3608 A, tok kratkega stika pa približno 62,8 kA, kar je v območju, ki ga lahko prenesejo srednjenapetostne stikalne naprave.

Pri polni obremenitvi je padec napetosti približno 5,75 %, kar je sprejemljivo za splošne industrijske obremenitve. V skladu s standardom IEC 60076 ima močnostni transformator 2,5 mVA, nameščen na blazini z mineralnim oljem, zmožnost kratkega stika, da prenese toplotne učinke in učinke dinamične stabilnosti.

Tehnični parameter:

V: Zakaj je pri močnostnem transformatorju 2,5 mVA, nameščenem na blazinico z mineralnim oljem, še vedno treba biti pozoren na izgubo brez obremenitve, ko dolgo časa deluje pod majhno obremenitvijo ali brez obremenitve?

O: Ker je izguba brez obremenitve v glavnem sestavljena iz dveh delov: Prvič, izguba zaradi histereze: izguba energije, ki nastane, ko je železno jedro večkrat magnetizirano v izmeničnem magnetnem polju. Drugič, izguba vrtinčnega toka: izguba toplote, ki jo povzroči kroženje toka, ki ga v železnem jedru inducira izmenično magnetno polje.

Tudi če je sekundarna stran močnostnega transformatorja popolnoma odprta ali v neobremenjenem stanju, njegova primarna stran še vedno porabi konstantno količino izgube brez obremenitve. In izguba brez obremenitve vodi do merljivih in nenehno kopičečih se računov za elektriko. Za scenarije s časom delovanja nad 3000 ur je treba pri izbiri modela dati prednost tistim z nižjimi izgubami brez obremenitve (kot je uporaba silicijevega jekla z visoko magnetno prevodnostjo ali jeder iz amorfne zlitine). Tudi če se začetni nabavni strošek poveča za 15 do 20 %, se lahko razlika povrne s prihranki pri stroških električne energije v dveh letih.
