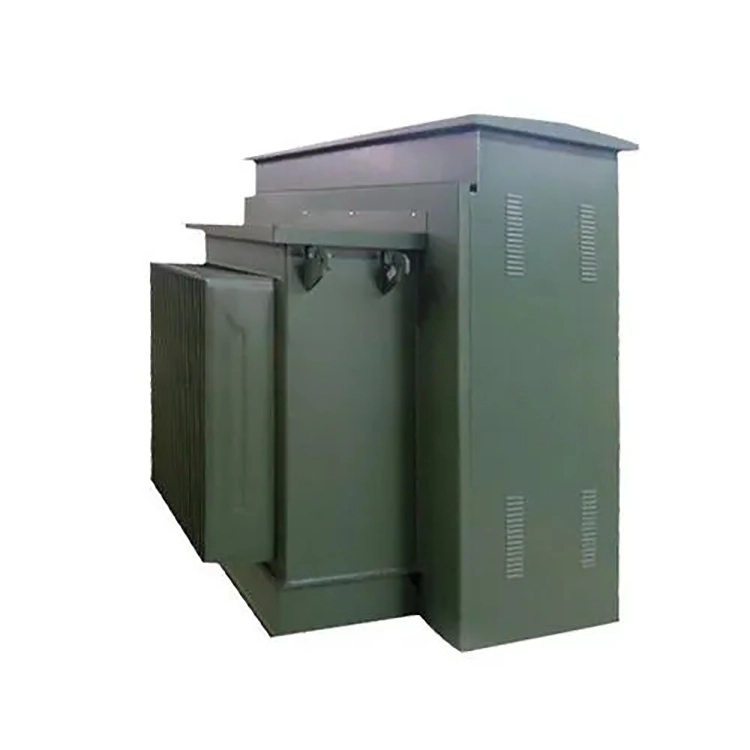

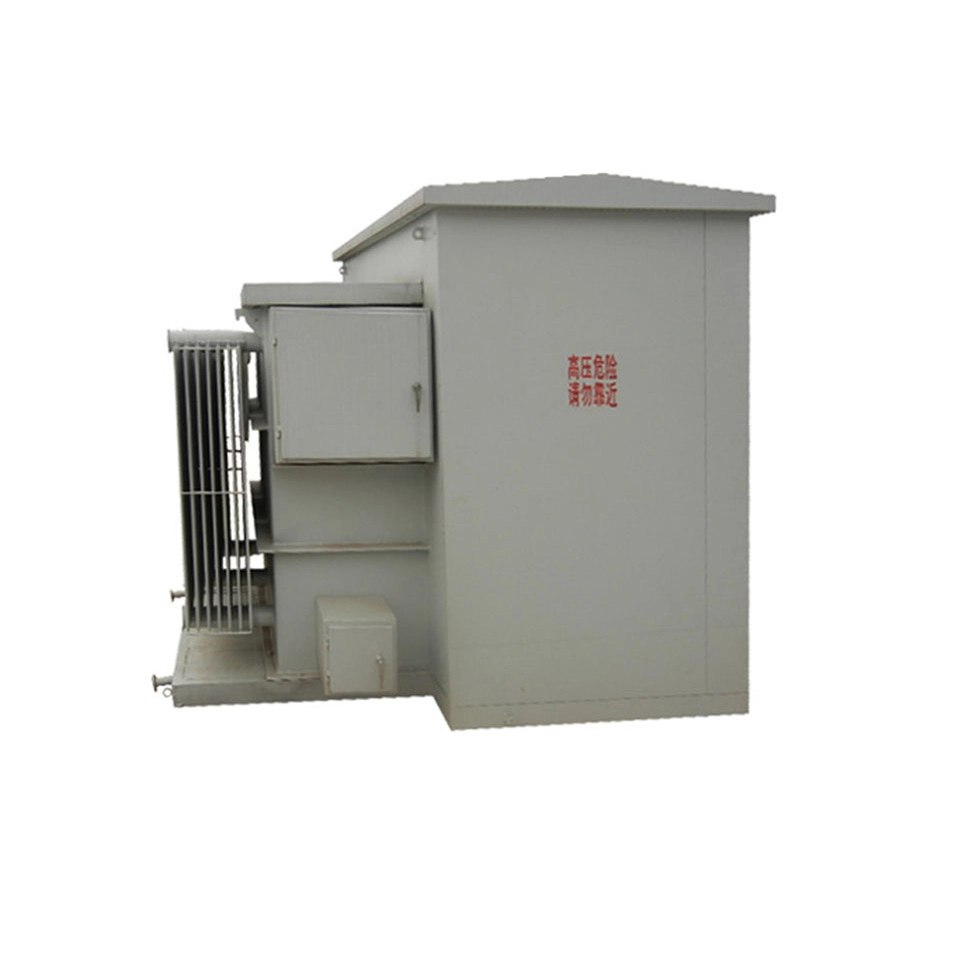

Transformator, napolnjen z oljem, 1000 kVA

Oljni transformator 1000kva je trifazni razdelilni transformator, posebej zasnovan za zunanjo zemeljsko montažo z nazivno zmogljivostjo 1000 kva. Namestite ga neposredno na montažni betonski temelj, namesto da bi bil obešen ali zakopan pod zemljo. Železno jedro in navitja so popolnoma potopljeni v izolacijsko olje, pri čemer se izkorišča visoka dielektrična trdnost in lastnosti odvajanja toplote olja za doseganje električne izolacije in toplotnega upravljanja.

Ohišje transformatorja 1000kva, napolnjenega z oljem, je izdelano iz valovitega rezervoarja za olje, površina odvajanja toplote pa se poveča z uporabo valovitih plošč, kar doseže hlajenje ONAN. Elastična lastnost valov lahko absorbira prostorninsko širitev izolacijskega olja, ki jo povzročijo temperaturne spremembe. Njegova popolnoma zatesnjena struktura zagotavlja, da izolacijsko olje ne pride v stik z zunanjim zrakom, kar učinkovito preprečuje poslabšanje kakovosti olja in staranje izolacijskih materialov zaradi vdora kisika in vlage.

Celotna konstrukcija transformatorja 1000kva, napolnjenega z oljem, je sestavljena iz treh ločenih predelkov: visokonapetostnega prostora, nizkonapetostnega prostora in transformatorskega prostora. Vrata nizkonapetostnega prostora so opremljena s tritočkovnim zaklepanjem. Vrata visokonapetostnega prostora se lahko odprejo šele, ko se odprejo vrata nizkonapetostnega prostora, da se prepreči delovanje pod napetostjo na visokonapetostni strani. Tako visokonapetostna kot nizkonapetostna stran sta opremljeni z ozemljitvenimi sponkami NEMA.

Kar zadeva električno in zaščitno konfiguracijo, ta transformator 1000kva, napolnjen z oljem, podpira različne priključne skupine, kot sta Dyn11, Yyn0, ki so primerne za različne značilnosti obremenitve. Visokonapetostna stran vključuje dvojno zaščito bremenskega stikala in varovalke ter je opremljena z ventilom za sprostitev tlaka, nadzorom temperature in nivoja olja. Izpolnjuje standard energetske učinkovitosti DOE 2016 z izkoristkom ≥ 99,2 %, ter je varen in zanesljiv.

Tehnični parameter

Industrijski park namerava kupiti oljni transformator 1000kva, ki bo v glavnem napajal trifazne asinhrone motorje, vodne črpalke in drugo energetsko opremo. Trifazna obremenitev je v bistvu uravnotežena, vendar ima okolje na kraju samem veliko prahu, transformator pa mora imeti sorazmerno nizke začetne stroške nabave. Ali naj ima povezovalna skupina prednost kot Dyn11 ali Yyn0? Zakaj?

Na podlagi primerjave zmogljivosti bi morala biti povezovalna skupina Dyn11 prednostna izbira. Kar zadeva zmožnost odpornosti na trifazno neuravnoteženost, Dyn11 omogoča, da nevtralni linijski tok doseže več kot 75 % faznega toka, medtem ko ga Yyn0 običajno omeji na 25 %; kar zadeva zatiranje harmonikov, lahko visokonapetostna stranska trikotna povezava Dyn11 zagotovi krožno pot za tretji harmonik, s čimer se učinkovito izogne ​​popačenju valovne oblike napetosti, medtem ko ima Yyn0 relativno povprečno zmožnost zatiranja; kar zadeva enofazni tok napake pri ozemljitvi, Dyn11 ustvari večji tok napake, ki ga relejna zaščita lažje zanesljivo zazna in deluje, medtem ko je tok napake Yyn0 relativno manjši, zaradi česar je konfiguracija zaščite težja.

Na splošno je Dyn11 primernejši za scenarije, ki vključujejo sodobne mešane obremenitve, kot so LED razsvetljava, klimatske naprave s spremenljivo frekvenčnostjo in polnilni piloti, medtem ko je Yyn0 primeren le za trifazne strogo uravnotežene obremenitve čiste moči in projekte, ki so zelo občutljivi na stroške. Zato je treba brez posebnih omejitev priključno skupino transformatorja 1000kva, napolnjenega z oljem, postaviti na prednost kot Dyn11.

Oprema

Podrobnosti izdelka

Vrsta prstana

Tip terminala

Telo transformatorja

Izdelek v postopku

Testni center

Delavnica navijanja
