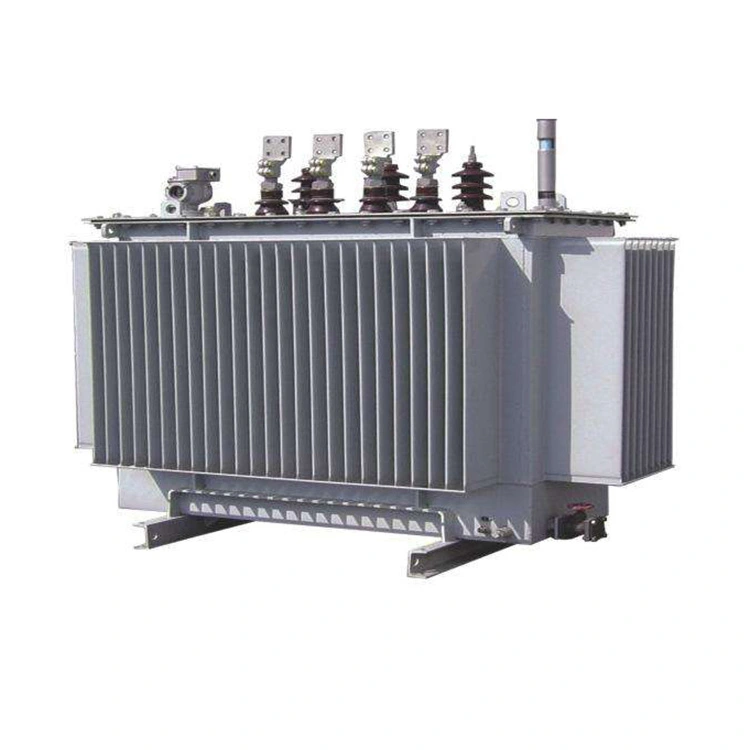

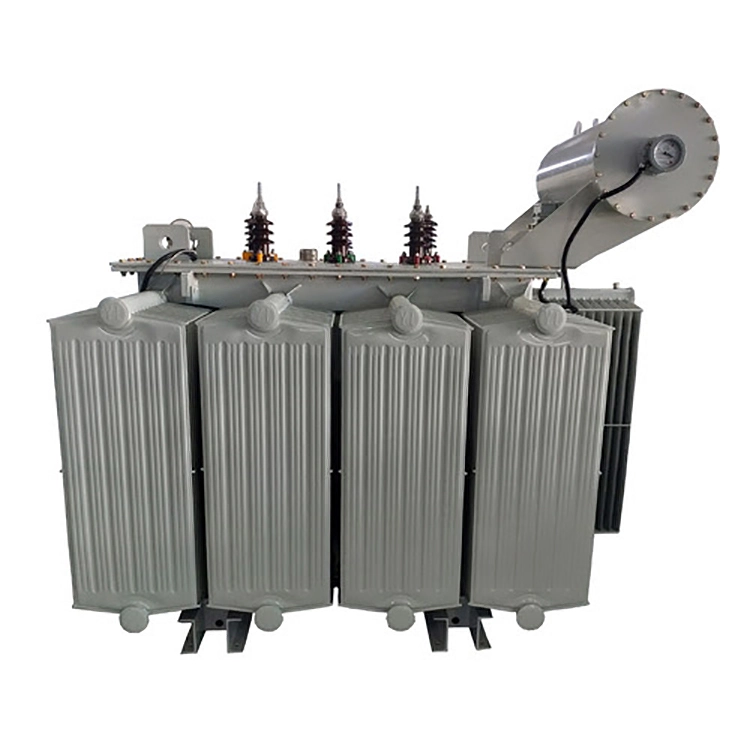

33 kv 2,5 Mva transformator z jedrom iz amorfne zlitine, potopljen v olje

Jedro 33 kv 2,5 mva transformatorja z jedrom iz amorfne zlitine, potopljenega v olje, je izdelano z navijanjem zaprte zanke trakov iz amorfne zlitine na osnovi železa. Integrirana struktura brez laminiranih zračnih rež bistveno zmanjša histerezo in izgube zaradi vrtinčnih tokov. V primerjavi s tradicionalnimi jedri iz silicijevega jekla je izguba brez obremenitve močno zmanjšana. Jedrni steber in jarem sta povezana z lepilom za epoksidno steklo, zaradi česar je splošna togost močnejša in učinkovito zavira vibracije in hrup pri delovanju.

Navitja transformatorja z jedrom iz amorfne zlitine 33 kv 2,5 mva uporabljajo bakrene prevodnike visoke čistosti in so kombinirana s postopkom nanašanja večplastne izolacije, ki je primerna za visokonapetostne pogoje. V kombinaciji z izboljšano spiralno in neprekinjeno prepleteno strukturo navitja enakomerno porazdeli električno polje navitja, kar izboljša toleranco izolacije in odpornost proti deformacijam. Visokonapetostna stran 33 kv 2,5 mva transformatorja z jedrom iz amorfne zlitine, potopljenega v olje, je opremljena z ±2 × 2,5 % zobniki za regulacijo napetosti brez vzbujanja, ki se lahko natančno prilagodijo regulacijskim zahtevam glede nihanj napetosti v omrežju.

Telo škatle je oblikovano z integralnim varjenjem valovitih jeklenih plošč. Zanaša se na prilagodljivo strukturo izmenjave toplote valovite lupine in lahko doseže učinkovito hlajenje izolacijskega olja z naravno cirkulacijo brez potrebe po zunanji napravi za odvajanje toplote, primerno za dolgoročno neprekinjeno delovanje. 33 kv 2,5 mva transformator z jedrom iz amorfne zlitine, potopljen v olje, je napolnjen z okolju prijaznim mineralnim izolacijskim oljem v skladu s standardi IEC 296, ki združuje odlično toplotno prevodnost in izolacijo, učinkovito izolira notranje komponente pod napetostjo in preprečuje nevarnosti okvare izolacije.

Tehnični parameter:

Ključne značilnosti:

1. Ultra varčevanje z energijo: z uporabo jeder iz amorfne zlitine se izguba brez obremenitve zmanjša za približno 70 % do 80 % v primerjavi s tradicionalnimi transformatorji iz silicijeve jeklene pločevine tipa S9/S11. 33 kv 2,5 mva transformator z jedrom iz amorfne zlitine, potopljen v olje, je posebej primeren za dolgoročno delovanje v podeželskih električnih omrežjih in industrijah, kjer obremenitev ni vedno polna.

2. Popolnoma zaprt brez vzdrževanja: Rezervoar za olje ima popolnoma zaprto strukturo, ki preprečuje, da bi olje prišlo v stik z zrakom, s čimer preprečuje navlaževanje in staranje izolacijskega olja. 33 kv 2,5 mva transformator z jedrom iz amorfne zlitine, potopljen v olje, lahko doseže življenjsko dobo 50 let brez vzdrževanja in je primeren za težka zunanja okolja.

3. Visoka zanesljivost: Nizkonapetostno navitje je navito z bakreno folijo, visokonapetostno navitje pa z bakreno žico. Z močno odpornostjo proti kratkemu stiku in odpornosti na udare strele je struktura kompaktna,
