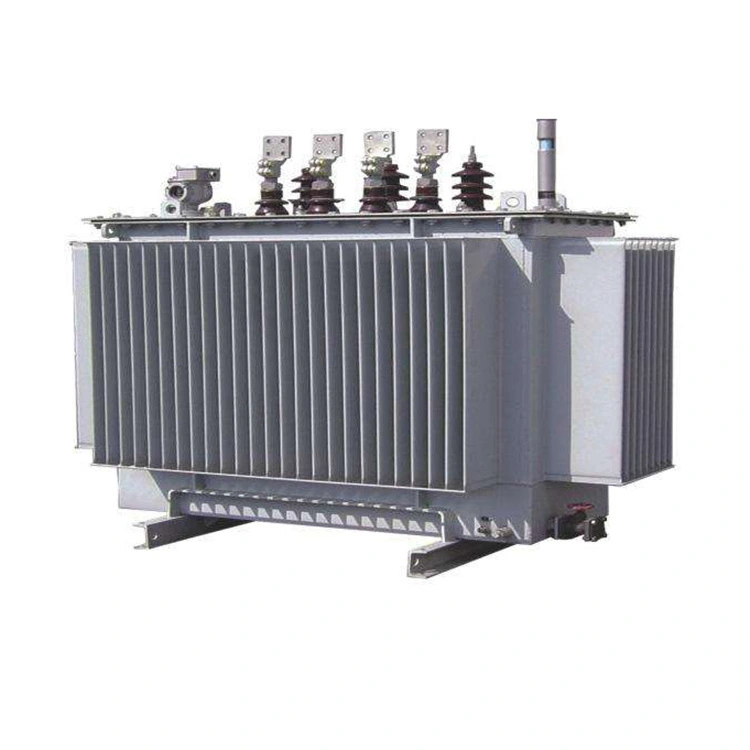

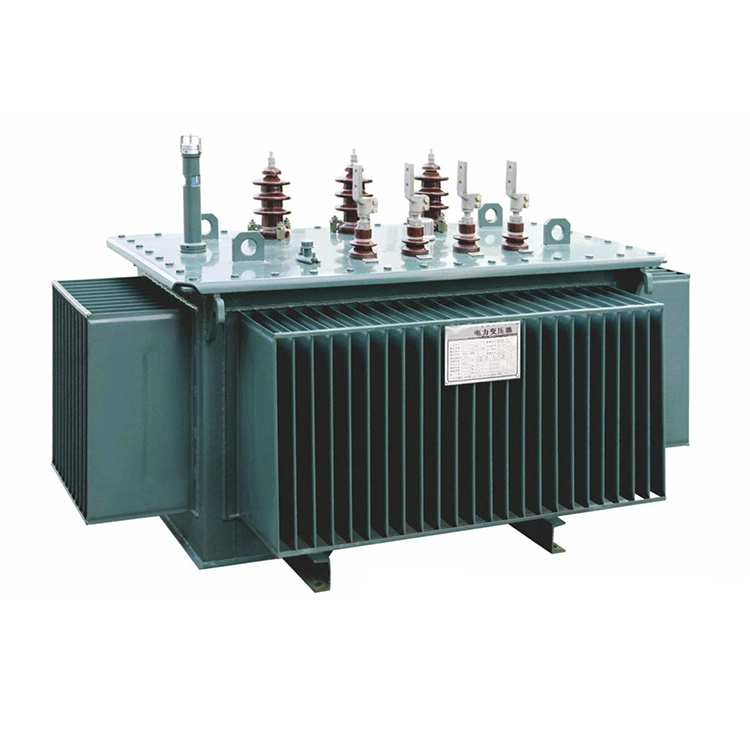

800kva transformator iz amorfne zlitine, potopljen v olje

800 kva transformator iz amorfne zlitine, potopljen v olje, je izdelan iz nove vrste materiala, ki varčuje z energijo. Njegovo jedro‌ je izdelano iz amorfne zlitine, ki se ponaša z visoko magnetno prepustnostjo in izjemno nizko histerezno izgubo, kar lahko znatno izboljša energijsko učinkovitost brez obremenitve in je v skladu s standardoma GB/T 20052 ali IEC 60076.‌ In njegova metoda hlajenja‌ je potopljena v olje.

Zaprta struktura 800 kva transformatorja iz amorfne zlitine, potopljenega v olje, je odporna na vlago in korozijo, primerna za zunanje ali notranje transformatorske postaje z nadmorsko višino ≤1000 m in dvigom okoljske temperature ≤55 K.

Največja prednost‌ tega 800 kva transformatorja iz amorfne zlitine, potopljenega v olje, je izjemno nizka izguba brez obremenitve. Ta transformator ima približno 300–450 W (v primerjavi s silicijevo jekleno pločevino, ki znaša približno 1000–1500 W), kar je 60 do 75 % nižje od tradicionalnih transformatorjev iz silicijeve jeklene pločevine. Hkrati ima nizek hrup (≤55 do 60 dB), močno preobremenitveno zmogljivost, dolgo življenjsko dobo in se lahko običajno uporablja od 25 do 30 let. Vendar pa je strošek višji (približno 20 % do 40 % dražji od transformatorjev enake specifikacije s pločevino iz silicijevega jekla).

Zato je 800kva transformator iz amorfne zlitine, potopljen v olje, primeren za industrijske, komercialne scenarije ali scenarije distribucije električne energije z visokimi zahtevami glede energetske učinkovitosti.

Tehnični parameter:

V: Zakaj je izguba brez obremenitve 800 kkva transformatorja iz amorfne zlitine, potopljenega v olje, znatno nižja kot pri transformatorju z enako zmogljivostjo iz silicijeve jeklene pločevine?

O: Prvič, debelina traku iz amorfne zlitine je samo 20 do 30 µm, kar je približno ena desetina debeline običajnih pločevin iz silicijevega jekla (230 do 350 µm). V skladu z razmerjem, da je izguba vrtinčnega toka sorazmerna s kvadratom debeline, se izguba vrtinčnega toka v jedru 800 kVA znatno zmanjša. Hkrati je upornost amorfne zlitine približno 2,5-krat višja od upornosti silicijevih jeklenih plošč, kar dodatno oslabi izgubo krožnega toka, ki nastane med plastmi, ko se spremeni magnetni pretok.

Drugič, histerezna zanka je ozka in koercitivnost nizka. Amorfna zlitina ima amorfno strukturo brez napak na mejah zrn, odpornost obračanja magnetne domene pa je majhna. Koercitivnost je le 1/3 do 1/5 sile silicijeve jeklene pločevine. To bistveno zmanjša energijo, potrebno za vsak cikel magnetizacije, in močno zmanjša izgubo zaradi histereze.

Tretjič, zasnova delovne gostote magnetnega pretoka je relativno nizka. Za transformator iz amorfne zlitine 800 kva, potopljen v olje, je nazivna gostota magnetnega pretoka običajno nastavljena na 1,35 do 1,45 T, kar je nižje od 1,65 do 1,75 T za pločevino iz silicijevega jekla. Ker je izguba železa sorazmerna s kvadratom ali večjo potenco gostote magnetnega pretoka, lahko ustrezno zmanjšanje gostote magnetnega pretoka vodi do znatnega zmanjšanja izgube mase enote.

Na podlagi zgornjih mehanizmov je izguba brez obremenitve 800 kva transformatorja iz amorfne zlitine, potopljenega v olje, na splošno le 30 % do 40 % izgube transformatorja enake zmogljivosti s pločevinami iz silicijevega jekla razreda S13 ali S14. Posebej primeren je za scenarije distribucije električne energije, kjer je oprema pogosto v razmerah majhne obremenitve ali v stanju pripravljenosti.
