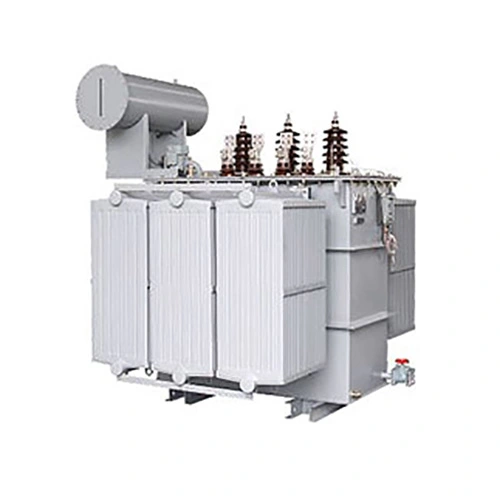

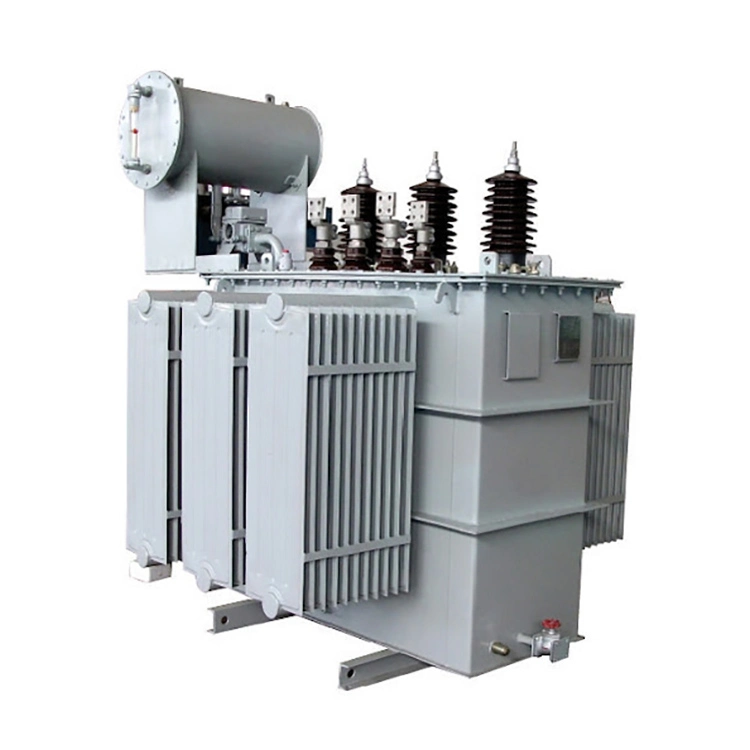

33kv 35kv 2000 Kva Oljni transformator moči

Oljni transformator 33 kv 35 kv 2000 kva je močnostna oprema, pri kateri so jedro in navitja v celoti potopljeni v izolacijsko olje. Olje ima več namenov, vključno z električno izolacijo, odvajanjem toplote in zaščito komponent. Načelo delovanja temelji na elektromagnetni indukciji. Ko na primarno navitje teče izmenični tok, se v jedru ustvari izmenični magnetni tok. To spreminjajoče se magnetno polje inducira napetost v sekundarnem navitju. Omogoča prenos in pretvorbo električne energije.

Izolacijsko olje igra ključno vlogo v tem procesu. Električno izolira komponente pod napetostjo, hkrati pa odvaja toploto, ki nastane med delovanjem. Zahvaljujoč tem značilnostim se oljni energetski transformatorji A 33 kv 35 kv 2000 kva pogosto uporabljajo v obratih za proizvodnjo električne energije, transformatorskih postajah, industrijskih distribucijskih omrežjih in drugih aplikacijah, ki zahtevajo zanesljiv prenos električne energije visoke napetosti in velike zmogljivosti.

Tehnične specifikacije:

Zgradba in princip delovanja:

Oljni transformator 33 kv 35 kv 2000 kva je sestavljen iz več ključnih komponent, od katerih transformator vključuje magnetno jedro, navitja, rezervoar za olje, konzervator, puše, stikalo za odcep in plinski rele.

Na podlagi konstrukcijske zasnove so oljni energetski transformatorji 33 kv 35 kv 2000 kva na splošno razdeljeni v dve kategoriji. Prvi je jedrni transformator, pri katerem navitja obdajajo magnetno jedro. Ta zasnova se najpogosteje uporablja v sodobnih energetskih sistemih. Drugi je lupinasti transformator, kjer magnetno jedro obdaja navitja in se običajno uporablja v specializiranih aplikacijah.

Vsaka komponenta ima pomembno funkcijo. Rezervoar za olje hrani izolacijsko olje in zagotavlja odlično tesnjenje. Konzervator ne le prilagaja spremembam količine olja, ki jih povzročajo temperaturne razlike, ampak tudi pomaga vzdrževati stabilen nivo olja. Puše omogočajo, da električni vodniki prehajajo skozi ohišje oljnega transformatorja 33 kv 35 kv 2000 kva, hkrati pa ohranjajo varno izolacijo med vodniki pod napetostjo in ozemljenimi kovinskimi deli.

Izolacijske in hladilne funkcije transformatorskega olja so dosežene z njegovimi fizikalnimi lastnostmi. Njegova visoka dielektrična trdnost zagotavlja učinkovito električno izolacijo med komponentami pod napetostjo. Hkrati njegova nizka viskoznost omogoča nemoteno kroženje skozi oljni transformator, kar omogoča učinkovit prenos toplote. Med delovanjem olje teče okoli navitij in jedra, da absorbira toploto in jo prenaša do radiatorjev. Poleg tega se toplota nato sprosti v okoliško okolje prek naravnega zračnega hlajenja ali izboljšanih hladilnih sistemov, kadar je to potrebno.
