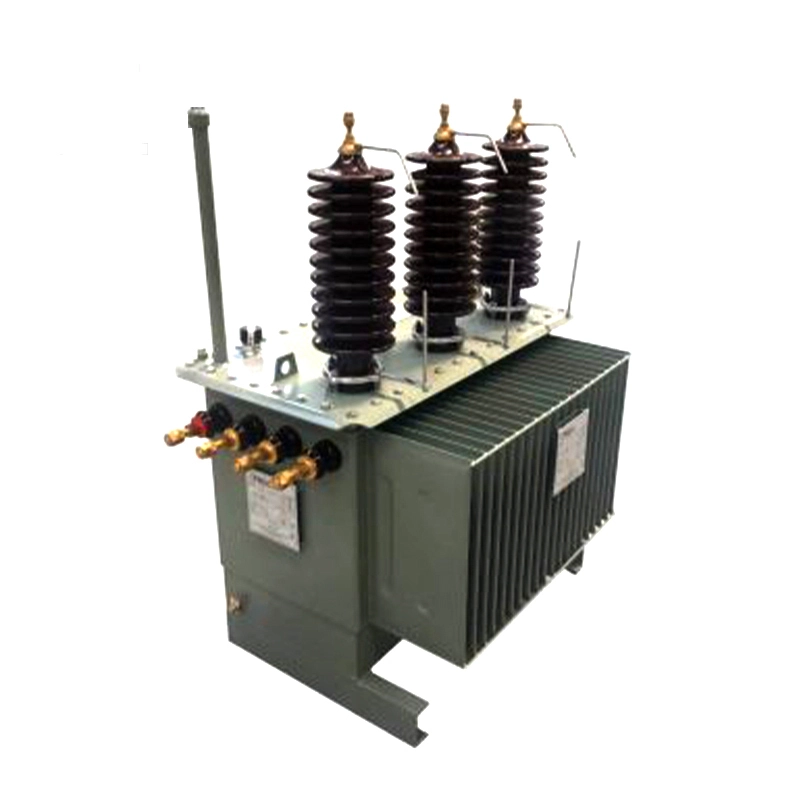

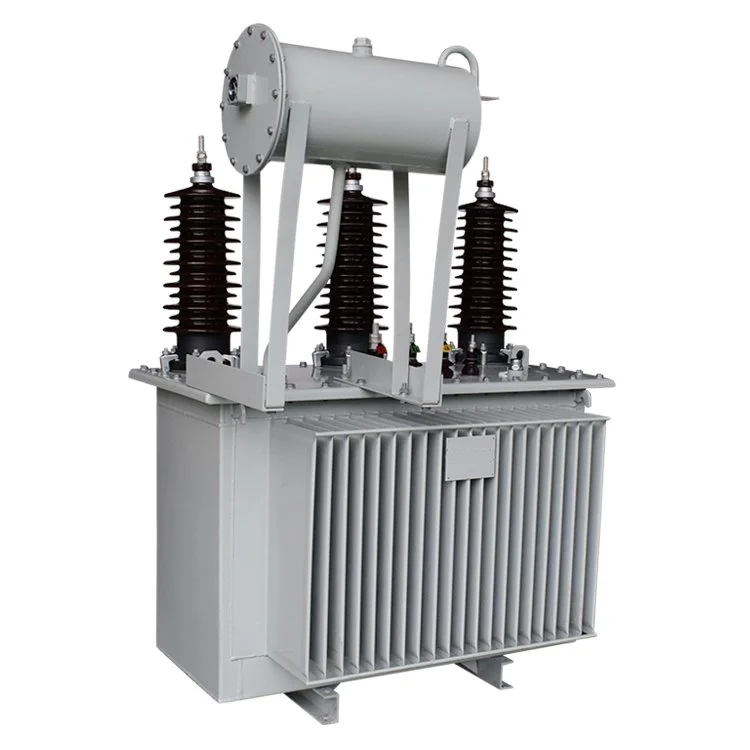

33kv 50kva dvonavitni oljni transformator

Pregled in testiranje pred zagonom 33kv 50kva oljno potopljenih transformatorjev

1. Vizualni pregled videza in strukture

Opraviti je treba obsežen vizualni pregled, da se zagotovi, da dvonavitni oljni transformator 33 kv 50 kva nima nobenih vidnih poškodb, deformacij ali puščanja olja. Vse zunanje komponente, vključno z rezervoarjem, radiatorji, pušami in napravo za razbremenitev tlaka, je treba preveriti, da se potrdi, da so v dobrem stanju in pravilno nameščene. Vse mehanske povezave je treba preveriti glede tesnosti. Poleg tega je treba pregledati ozemljitveni sistem, da se zagotovi, da je pravilno nameščen in zagotavlja zanesljivo ozemljitev, kar je bistveno za varnost delovanja.

2. Preizkus izolacijske upornosti

Preskus izolacijske upornosti je ključna metoda za ocenjevanje stanja izolacijskega sistema dvonavitnega oljnega transformatorja 33kv 50kva. Za merjenje izolacijske upornosti med fazo do faze in tudi med vsako fazo in zemljo je treba uporabiti megahmmeter. Dobljene vrednosti se primerjajo z referenčnimi podatki, ki jih je določil proizvajalec, da se potrdi, da izolacijska zmogljivost ustreza zahtevanim standardom.

3. Preskus faktorja dielektrične disipacije

Preskus dielektričnih izgub, ki se imenuje tudi test tan δ, se uporablja za oceno vdora vlage, staranja izolacije ali morebitne delne razelektritve znotraj 33kv 50kva dvonavitnega transformatorja, potopljenega v olje. Z merjenjem faktorja dielektrične disipacije je mogoče celoviteje oceniti stanje izolacijskih materialov. Ta preskus se običajno izvaja skupaj s preskusom izolacijske upornosti, da se pridobi popolnejša ocena zdravja izolacije.

4. Preverjanje razmerja obratov in skupine vektorjev

Razmerje obratov transformatorja je treba preveriti, da se zagotovi skladnost s konstrukcijskimi specifikacijami, kar vključuje potrditev pravilnega razmerja med navitji primarne napetosti in sekundarne napetosti dvonavitnih oljnih transformatorjev 33kv 50kva. Istočasno je treba preveriti vektorsko skupino, da se zagotovi ustrezen fazni zamik in pravilna povezava trifaznih navitij, v skladu z zahtevami elektroenergetskega sistema.

5. Preskus brez obremenitve

Preskus brez obremenitve se izvede z dvonavitnim oljnim transformatorjem 33kv 50kva, ki je pod napetostjo na primarni strani, medtem ko sekundarna stran ostane odprta. Namen je izmeriti tok brez obremenitve in izgube brez obremenitve. Ta preskus zagotavlja pomembne informacije o kakovosti jedra, porazdelitvi magnetnega pretoka in simetriji navitja. Pomaga tudi pri prepoznavanju morebitnih nepravilnosti v magnetnem vezju.

6. Preskus kratkega stika

Med preskusom kratkega stika se na primarno napetostno navitje uporabi zmanjšana napetost, medtem ko je sekundarno napetostno navitje kratkostično, kar omogoča merjenje impedance kratkega stika in izgub obremenitve. Preizkus zagotavlja dragocene podatke o delovanju dvonavitnega oljnega transformatorja 33kv 50kva pod pogoji obremenitve, kar vključuje toplotno obnašanje, odpornost na kratek stik in mehansko trdnost navitij.

7. Analiza kakovosti olja in pregled nivoja olja

Pri 33kv 50kva dvonavitih oljnih transformatorjih stanje izolacijskega olja neposredno vpliva na delovanje in življenjsko dobo. Pred zagonom je treba vzeti vzorce olja za laboratorijsko analizo, da se preverijo parametri, kot so vsebnost vlage, kislost in vsebnost nečistoč. Vsi rezultati morajo biti skladni z veljavnimi standardi. Poleg tega je treba preveriti nivo olja v rezervoarju, da se zagotovi, da je znotraj zahtevanega območja, kar zagotavlja učinkovito hlajenje in izolacijo med delovanjem.

Če povzamemo, je treba opraviti vrsto strogih inšpekcijskih pregledov in preskusov, preden se 33kv 50kva dvonavitni oljni transformator začne uporabljati. Ti postopki zagotavljajo stabilno delovanje, varnost delovanja in dolgoročno zanesljivost. Ustrezno testiranje pred zagonom ne le zmanjša tveganje morebitnih okvar, ampak tudi zagotavlja trdne temelje za varno in učinkovito dolgoročno delovanje dvonavitnega oljnega transformatorja 33kv 50kva.

Tehnične specifikacije:
