480v 400A 3-fazno izklopno stikalo

Wenzhou XiFa Electric Power Equipment Co., Ltd je strokovna tovarna za proizvodnjo 3-faznega ločilnega stikala 480v 400 amp. Da bi zagotovili kratek dobavni rok brez odlašanja, ima Wenzhou XiFa Electric Power Equipment Co., Ltd inventar 3-faznega ločilnega stikala s 400 amperi v skladišču. Naročila velikih količin je treba pripraviti od 7 do 15 delovnih dni od oddaje naročila. Medtem lahko Wenzhou XiFa Electric Power Equipment Co., Ltd prilagodi 3-fazno ločilno stikalo s 400 amperi glede na zahteve strank, kot so napetostna raven, okolje uporabe itd.

Pošlji povpraševanje

Opis izdelka

Trifazno ločilno stikalo 480v 400 amperov mora prenašati trifazni nazivni tok AC 400 amperov v položaju zapiranja. Ima preprosto in kompaktno konstrukcijo, ki se široko uporablja v kompaktnih podpostajah in električnih ploščah. Glavna značilnost 3-faznega ločilnega stikala 480v 400 amp je brez zmožnosti gašenja obloka in delovanja brez obremenitve.

3-fazno ločilno stikalo 480v 400 amperov zagotavlja viden in zanesljiv odklop za zagotovitev zaščite uporabnika med vzdrževanjem. Funkcija 3-faznega ločilnega stikala 480 V 400 A je odklop toka v okolju brez obremenitev. To pomeni, da se 3-fazno ločilno stikalo 480v 400 amperov zapre pred odklopnikom in sproži za odklopnikom v sistemu za distribucijo električne energije.

480v 400 Amp 3 Phase Disconnect Switch

Proizvodni parameter:

l. (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrična trdnost (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Delovni tok le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Moč motorja (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Vklopna in prekinitvena zmogljivost
lcn (A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm (A Rms) AC23B 400 V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (najvišja vrednost KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mehanska življenjska doba (krat)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Električna življenjska doba (krat)
Ue=660V Nazivni tok le
COS∮=0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮=0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮=0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Teža (kg)
3 poli	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 poli	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Delovni navor (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

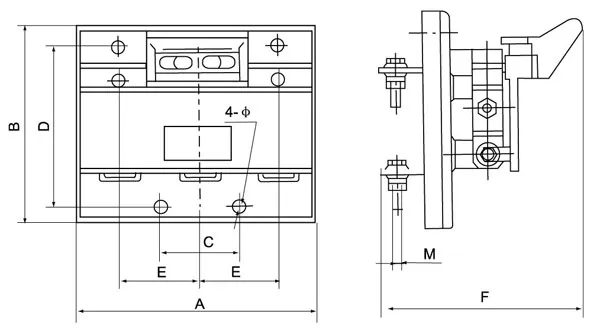

Vrsta sprednjega obroča

Nazivni tok（A）	Velikost okvirja (mm)					Velikost namestitve (mm)
Nazivni tok（A）	A	B	E	F	M	C	D	φ
200	190	170	70	155	M8	70	140	φ7
400	220	220	80	170	M12	80	190	φ7
630	270	300	100	170	M16	100	140	φ9
1000	320	320	120	195	2-M12	120	140	φ10
1600	360	360	130	215	4-M12	130	140	φ11

480v 400 Amp 3 Phase Disconnect Switch

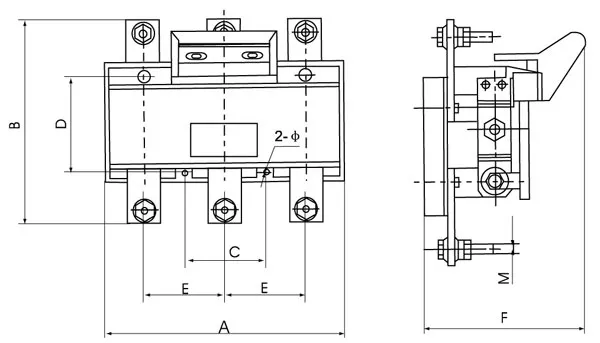

Redka vrsta zavojev

Nazivni tok（A）	Velikost okvirja (mm)					Velikost namestitve (mm)
Nazivni tok（A）	A	B	E	F	M	C	D	φ
200	190	170	70	205	M8	70	160	φ7
400	220	220	80	220	M12	80	190	φ7
630	270	300	100	220	M16	100	220	φ9
1000	340	310	120	300	2-M12	120	260	φ10
1600	380	340	130	300	4-M12	130	300	φ11

Pogosta vprašanja o proizvodnji:

V: Kaj je glavni namen 3-faznega ločilnega stikala 480v 400amp?

O: 3-fazno ločilno stikalo 480v 400 amperov zagotavlja varen način za izklop napajanja pred servisiranjem električne opreme. Pri 480 voltih in 400 amperih se ta tip stikala običajno uporablja v komercialnih in industrijskih aplikacijah za prekinitev napajanja motorjev, sistemov HVAC, strojev ali razdelilnih plošč.

V: Kako naj vem, ali je 400 amperov prava ocena za mojo aplikacijo?

O: Stikalo bi morali določiti glede na največji tok, ki ga zahteva vaš sistem. Stikalo 400 A je primerno, če je priključeno breme ali plošča zasnovana za prenos tokov do 400 amperov. Pred izbiro vedno preverite zahteve glede neprekinjenega obratovalnega toka in nazivne vrednosti kratkega stika.

V: Kakšna je razlika med ločilnimi stikali s taljivo in netaljivo?

A: Taljive: Vključuje varovalke za zaščito pred prevelikim tokom. To zagotavlja odklopno sredstvo in zaščito vezja.

Netaljiv: samo izolira napajanje, ne zagotavlja pa zaščite. Izberite taljivo, če potrebujete vgrajeno zaščito; netaljiv, če zaščito že upravljajo zgornji odklopniki.
