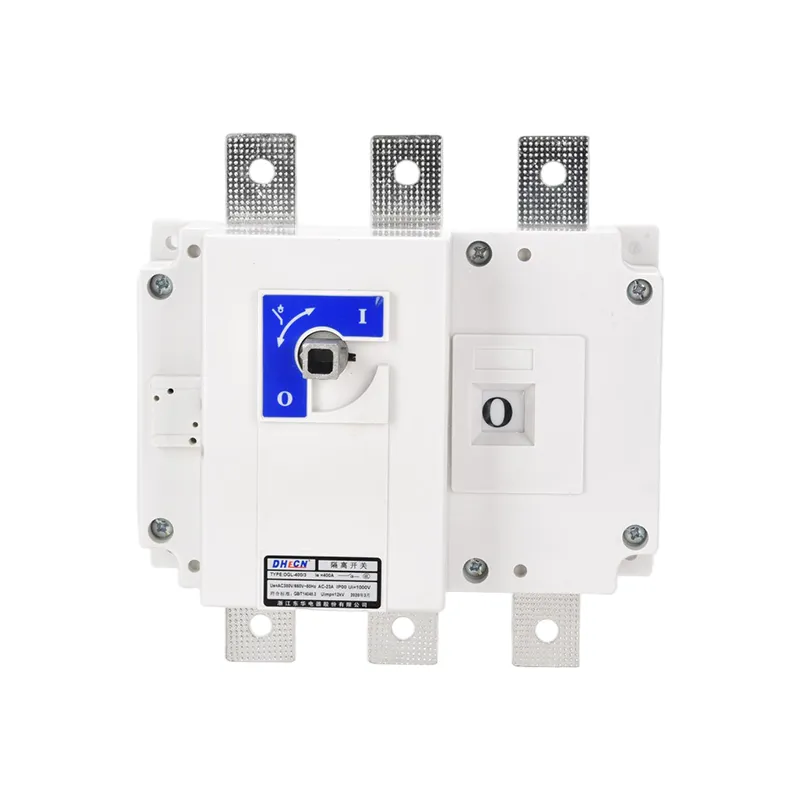

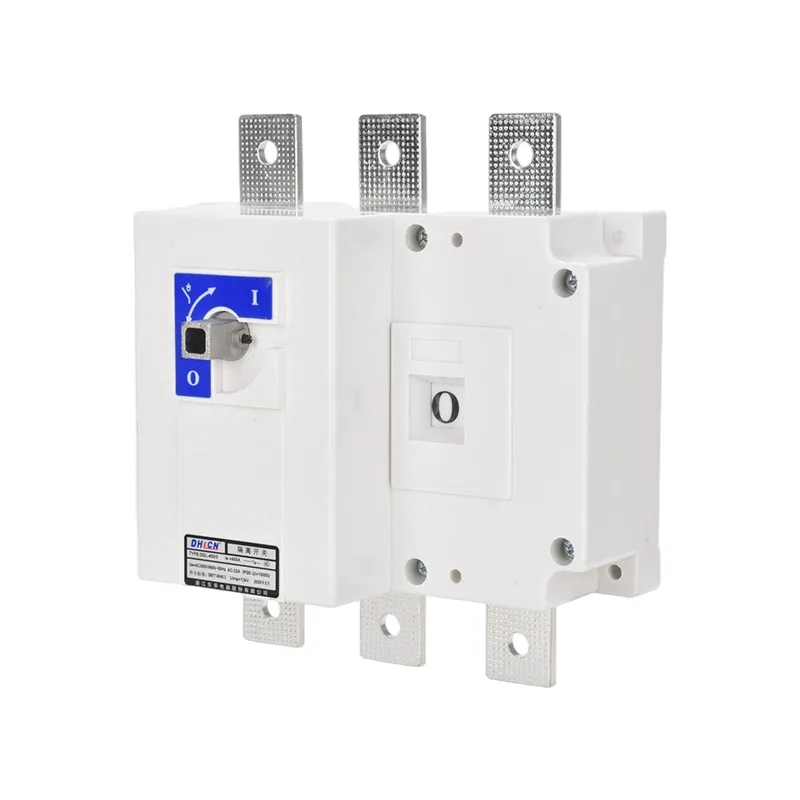

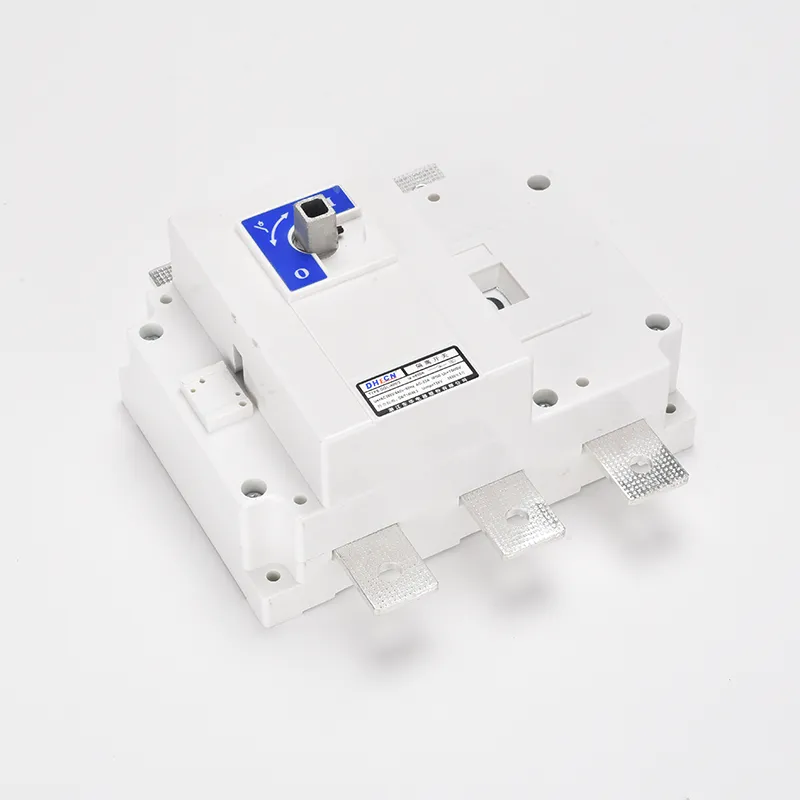

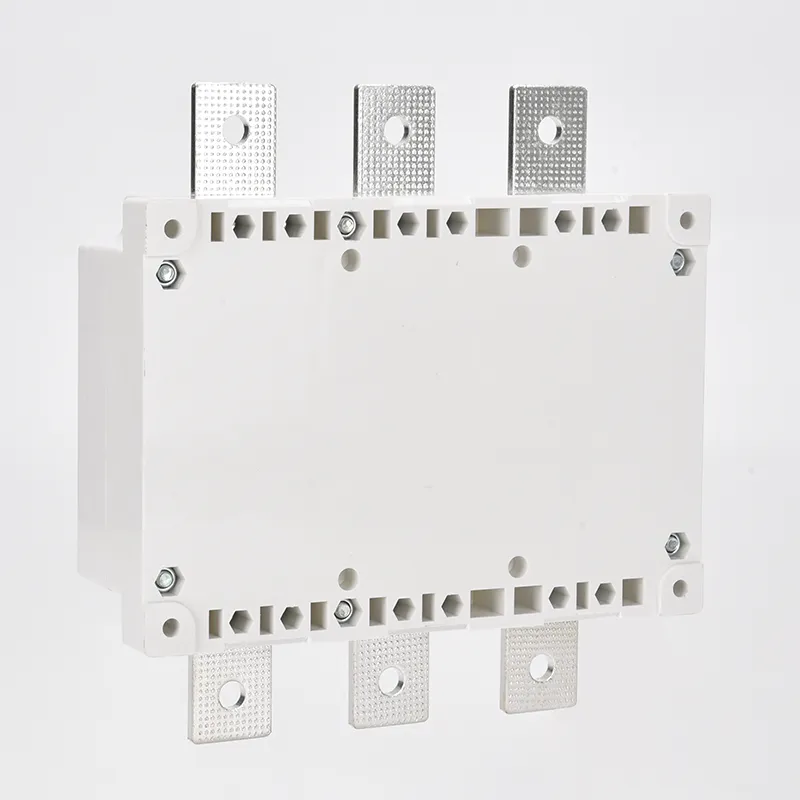

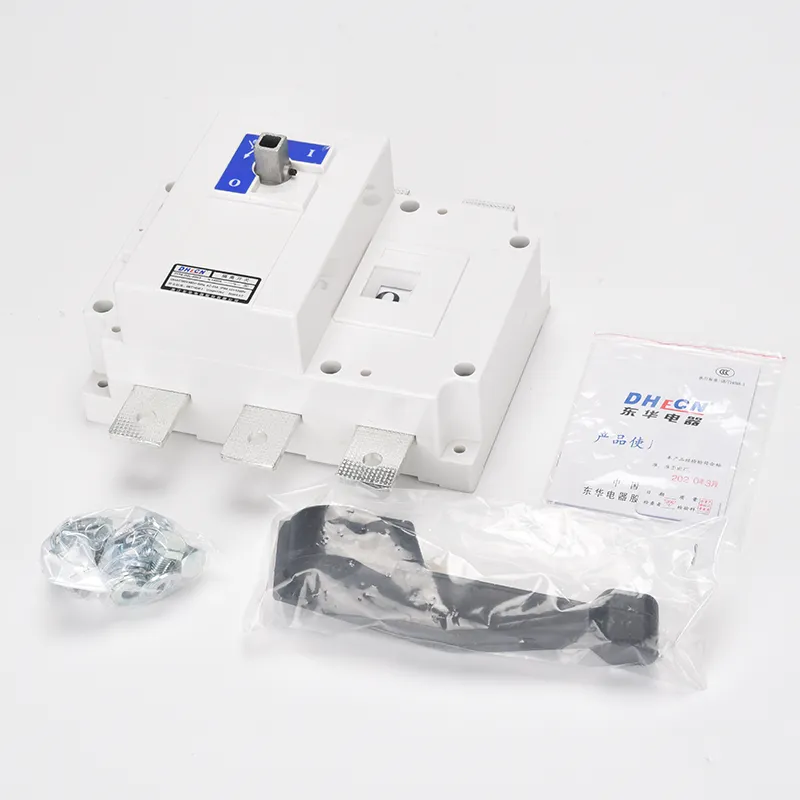

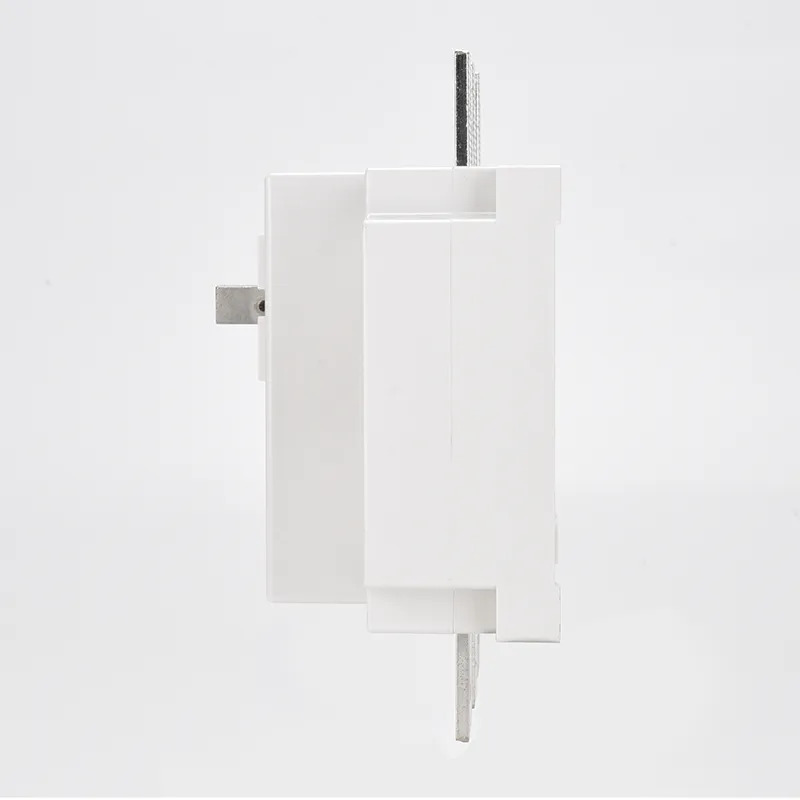

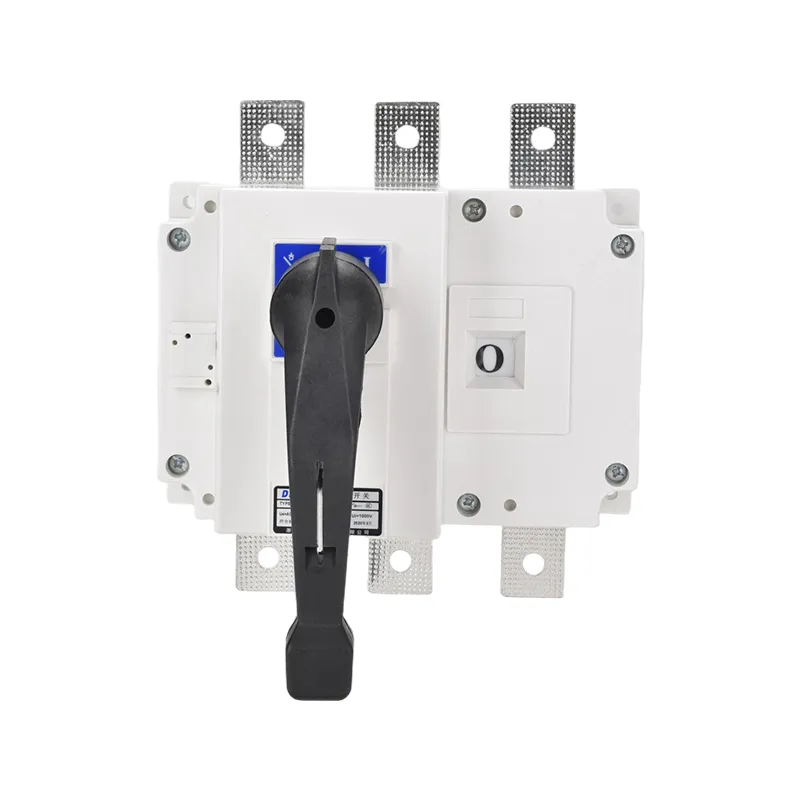

3-fazno izklopno stikalo brez varovalke 200 A

Kot profesionalni proizvajalec podjetje Wenzhou XiFa Electric Power Equipment Co., Ltd strogo sledi sistemu nadzora kakovosti za izdelavo vsakega 3-faznega 200-amperskega stikala za izklop brez varovalke. V delavnici 3-faznega 200-amperskega odklopnega stikala brez varovalke bodo menedžerji pregledali vsak proizvodni proces, ki deluje nemoteno, da zagotovijo hitro dostavo in brez zamud. Ko je odklopno stikalo končano, je treba opraviti vrsto tovarniških preskusov, kot je mehanski preskus delovanja, da se preveri nemoteno in zanesljivo preklopno delovanje in preskus vzdržljive napetosti električne frekvence na glavnem tokokrogu in izolacijskih delih.

Pošlji povpraševanje

Opis izdelka

Da bi bolje poznali 3-fazno 200-ampersko ločilno stikalo brez varovalke, bi lahko uvedli ločilno stikalo brez varovalke iz funkcije v napajalni sistem. Lahko bi bilo prikazano kot spodaj:

1. Izolacija električne energije: med pregledovanjem ali vzdrževanjem električne opreme odpiranje 3-faznega 200-amperskega odklopnega stikala brez varovalke popolnoma loči opremo, ki je v uporabi, od delov pod napetostjo, kar povzroči vidno prekinitev in zagotovi varnost osebja.

2. Preklopne operacije: Pri delovanju elektroenergetskega sistema 3-fazna 200-amperska odklopna stikala brez varovalke delujejo usklajeno z odklopniki za spreminjanje delovne konfiguracije tokokrogov – na primer prenos zbiralk ali spreminjanje oskrbovalnih poti: omogočanje prilagodljivega nadzora sistema.

3. Vzpostavljanje in prekinitev majhnih tokov: 3-fazna 200-amperska ločilna stikala brez varovalke lahko neposredno povežejo ali odklopijo tokokroge majhnega toka, kot so neobremenjeni kratki vodi, napetostni transformatorji in prenapetostni odvodniki, ne da bi bilo treba upravljati odklopnik, s čimer poenostavijo rutinske operacije.

4. Usklajevanje z zaščitnimi napravami: Ko pride do napake, 3-fazno 200-ampersko odklopno stikalo brez varovalke izolira okvarjeni odsek po sprožitvi odklopnika, s čimer prepreči širjenje napake in podpira stabilno delovanje sistema.

3 Phase 200 Amp Non Fused Disconnect Switch

Parameter izdelka:

l. (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrična trdnost (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Delovni tok le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Moč motorja (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Vklopna in prekinitvena zmogljivost
lcn (A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm (A Rms) AC23B 400 V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (najvišja vrednost KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mehanska življenjska doba (krat)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Električna življenjska doba (krat)
Ue=660V Nazivni tok le
COS∮=0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮=0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮=0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Teža (kg)
3 poli	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 poli	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Delovni navor (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

3 Phase 200 Amp Non Fused Disconnect Switch

Vrsta	Velikost okvirja in velikost namestitve
GL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Vrsta	Velikost
GL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

Vrsta	Velikost okvirja in velikost namestitve
GL-1000～4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

Pogosta vprašanja o izdelku:

V: Kakšna je primarna funkcija 3-faznega odklopnega stikala 200 A brez varovalke?

O: 3-fazno odklopno stikalo 200 A brez varovalke omogoča ročno izolacijo napajanja od opreme ali tokokrogov za vzdrževanje in varnost. V nasprotju s stikalom z varovalko ne vključuje pretokovne zaščite - preprosto odpre in zapre vezje.

V: V kateri vrsti aplikacij se običajno uporablja 3-fazno ločilno stikalo brez varovalke 200 A?

O: Odklopniki brez varovalke so običajno nameščeni, ko je pretokovna zaščita že zagotovljena z zgornjim odklopnikom ali varovalko. Pogosto se uporabljajo kot lokalne izolacijske naprave za enote HVAC, motorje, strojna orodja ali razdelilne plošče.

V: Zakaj izbrati nazivno moč 200 amperov?

O: Ocena 200 A je primerna za sisteme, kjer največji neprekinjeni obremenitveni tok ne presega 200 amperov. Ta ocena se pogosto uporablja v srednje velikih komercialnih in lahkih industrijskih objektih, kjer veje tokokrogov ali posamezna bremena zahtevajo varno izolacijo.

V: Kakšne vrednosti napetosti so na voljo za 3-fazno odklopno stikalo 200 A brez varovalke?

O: Večina 3-faznih 200A odklopnikov brez varovalke je ocenjena na 600 voltov AC, pri čemer sta najpogostejša 240 V in 480 V. Vedno preverite, ali se nazivna vrednost naprave ujema z napetostjo sistema ali jo presega.
