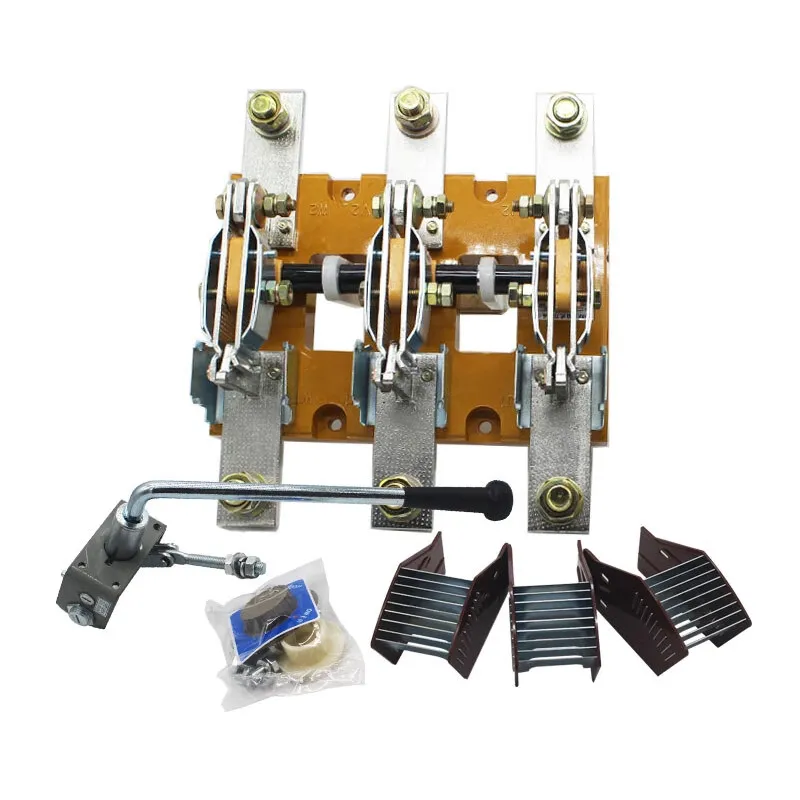

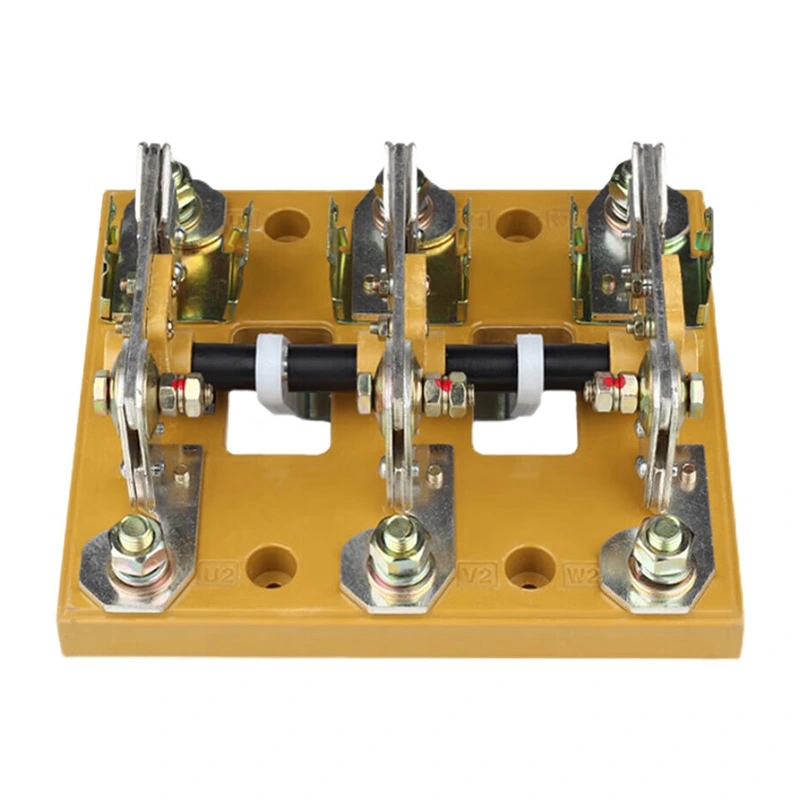

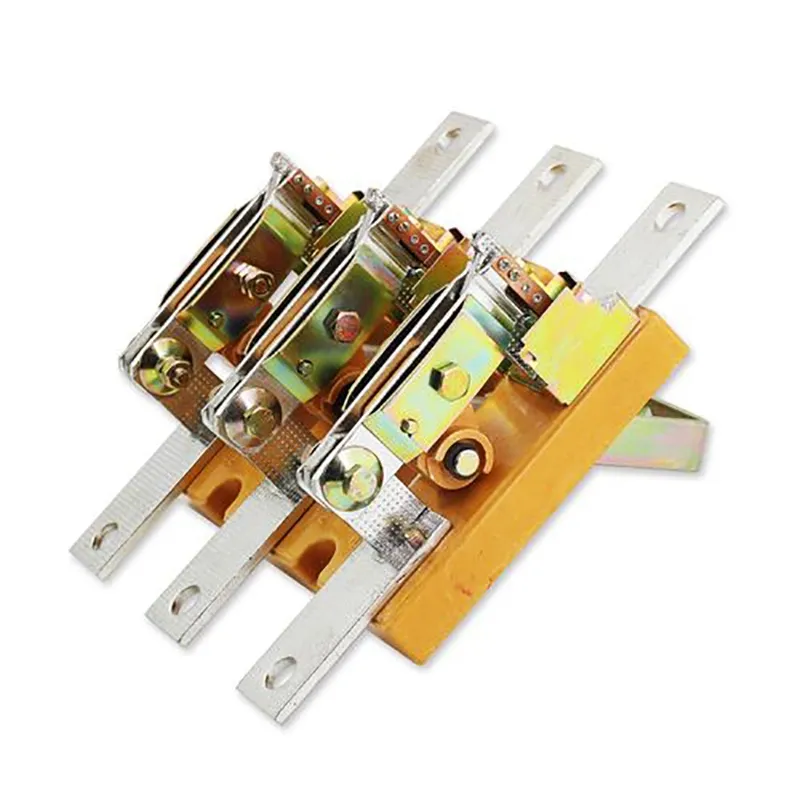

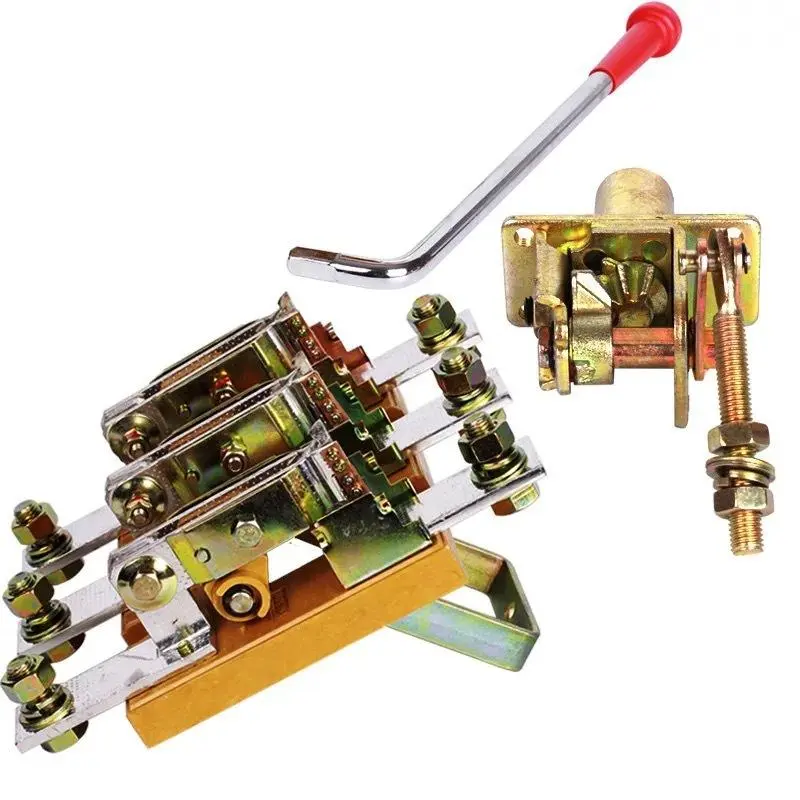

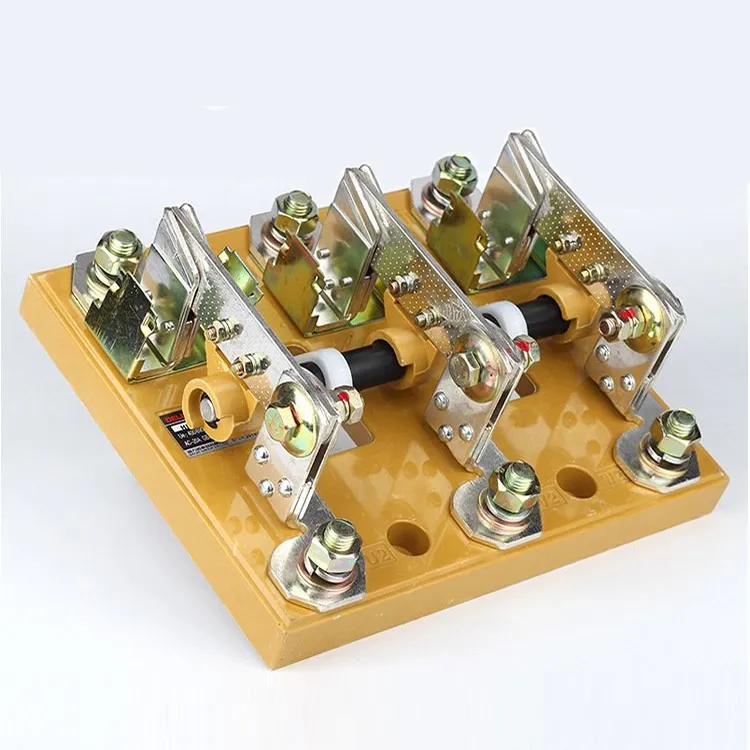

Električna omarica 800 A 3-fazno ločilno stikalo

Wenzhou XiFa Electric Power Equipment Co., Ltd uporablja visokokakovostne bakrene kontakte in robustno ohišje za izdelavo zanesljivega 3-faznega ločilnega stikala z močjo 800 A, ki zagotavlja dolgo življenjsko dobo. Medtem ima vsaka 3-fazna ločilna stikala za električno omarico 800 amperov kompaktno in preprosto zasnovo, ki ne zagotavlja le vidne ločilne točke, ampak je primerna tudi za montažo na ploščo ali steno. Medtem mora vsaka električna omarica 800 amp 3-fazno ločilno stikalo opraviti tovarniške preskuse pred hitrim pošiljanjem.

Pošlji povpraševanje

Opis izdelka

800-ampersko 3-fazno ločilno stikalo je naprava, ki se uporablja predvsem za izolacijo virov energije, izvajanje preklopnih operacij in povezovanje ali odklapljanje tokokrogov nizkega toka. Nima zmožnosti gašenja obloka. Ko so v odprtem položaju, kontakti vzdržujejo določeno izolacijsko razdaljo z jasno vidnim prelomom; ko je v zaprtem položaju, je stikalo sposobno prenesti običajni delovni tok in vzdržati nenormalne pogoje, kot je tok kratkega stika, za določeno časovno obdobje.

V večini primerov se 3-fazno ločilno stikalo 800 A uporablja kot nizkonapetostni izolator, kar pomeni, da je ocenjeno za napetosti pod 1 kV. Čeprav sta njihov princip delovanja in konstrukcija razmeroma preprosta, se proizvajajo v velikih količinah, njihova zanesljivost pa je kritična. Posledično imajo pomembno vlogo pri načrtovanju, gradnji in varnem obratovanju transformatorskih postaj in elektrarn.

Značilna značilnost 3-faznega ločilnega stikala 800 A je, da ne more prekiniti bremenskega toka; odpreti ali zapreti ga je mogoče le, ko je tokokrog brez toka. Tipična sklicevanja na 3-fazno ločilno stikalo 800 amperov pokrivajo njihove funkcije, funkcije, klasifikacije, aplikacije, izboljšave proti napačnemu delovanju, vzdrževalne prakse in pogoste težave.

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Proizvodni parameter:

l. (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrična trdnost (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Delovni tok le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Moč motorja (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Vklopna in prekinitvena zmogljivost
lcn (A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm (A Rms) AC23B 400 V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (najvišja vrednost KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mehanska življenjska doba (krat)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Električna življenjska doba (krat)
Ue=660V Nazivni tok le
COS∮=0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮=0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮=0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Teža (kg)
3 poli	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 poli	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Delovni navor (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Vrsta		Velikost okvirja (mm)						Velikost namestitve (mm)
Vrsta		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

Vrsta	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

Pogosta vprašanja o proizvodnji:

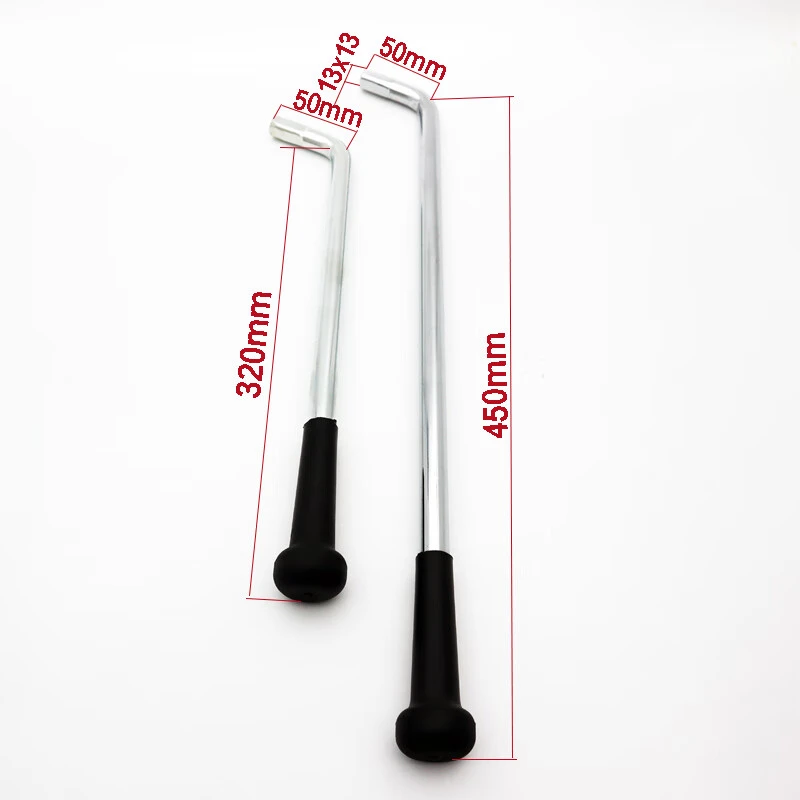

V: Kako izberem med različnimi vrstami ročajev (vrtljivi ali vzvodni)?

A: Vrtljivi ročaji: Kompaktni, pogosto uporabljeni v centrih za krmiljenje motorjev ali tesnih prostorih.

Ročaji: večji in bolj vidni, prednostni, ko je potreben jasen prikaz VKLOP/IZKLOP.

Izbira je odvisna od prostora, varnostne vidljivosti in želja operaterja.

V: Ali je 800 ampersko 3-fazno ločilno stikalo mogoče namestiti v kateri koli smeri?

O: Na splošno je treba 3-fazno ločilno stikalo 800 amperov namestiti navpično, da ustreza varnostnim zahtevam in zahtevam kode. Nekatere izvedbe omogočajo prilagodljivost, vendar vedno upoštevajte navodila proizvajalca in lokalne električne predpise.

V: Ali 3-fazno ločilno stikalo 800 A podpira postopke zaklepanja/označevanja (LOTO)?

O: Da, vključuje 3-fazno odklopno stikalo 800 A, večina modelov je opremljena z ročaji, ki jih je mogoče zakleniti, da zagotovijo skladnost z varnostnimi zahtevami OSHA za zaklepanje/označevanje. To tehnikom omogoča varno servisiranje opreme brez tveganja nenamernega ponovnega vklopa.
