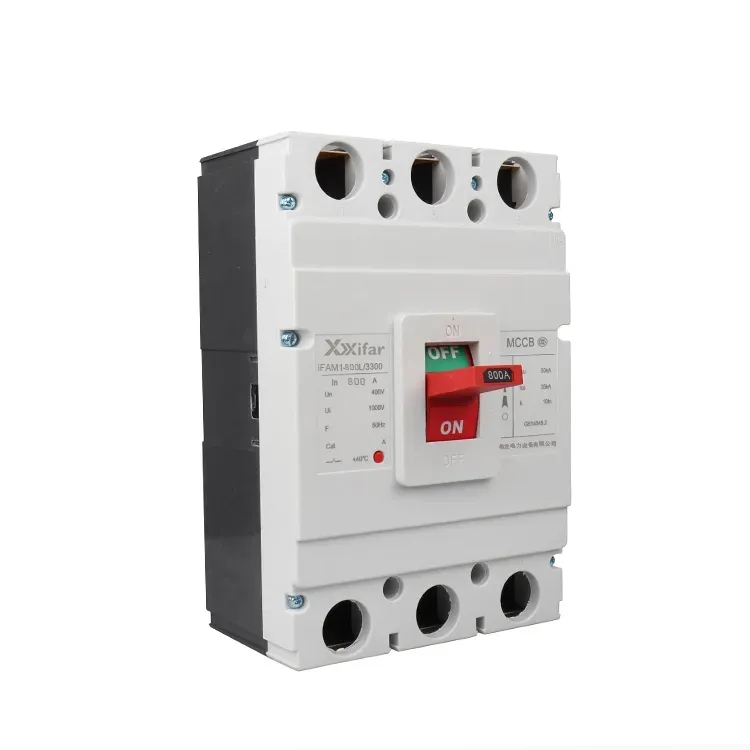

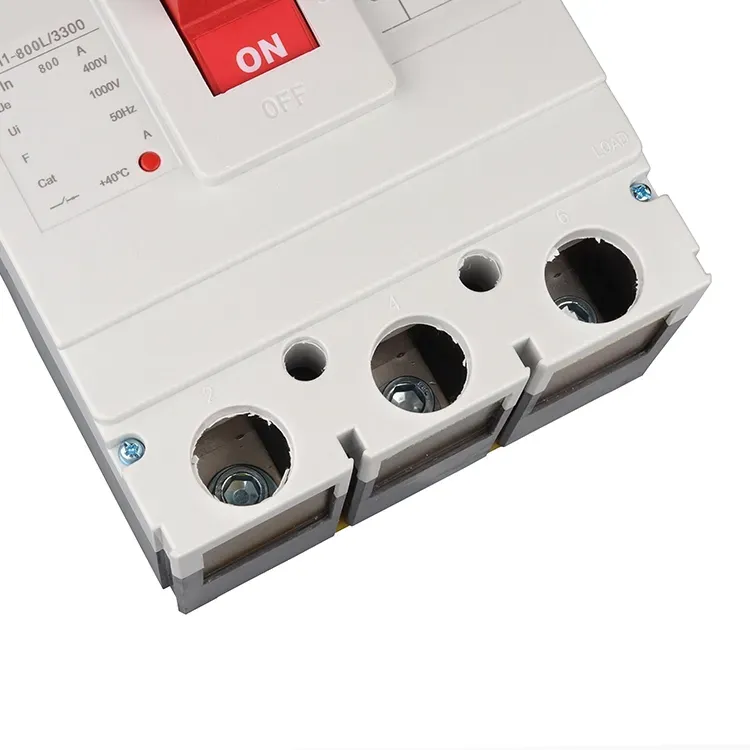

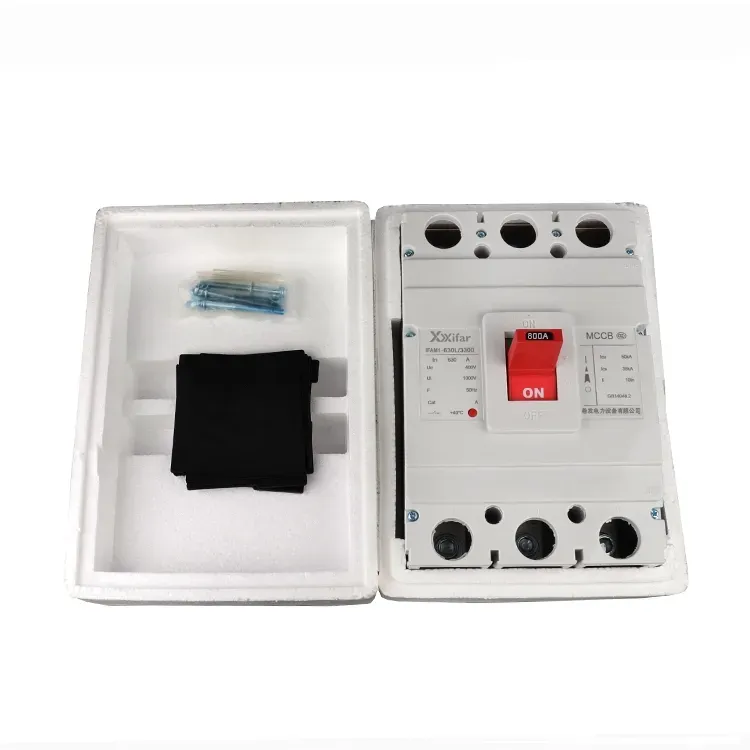

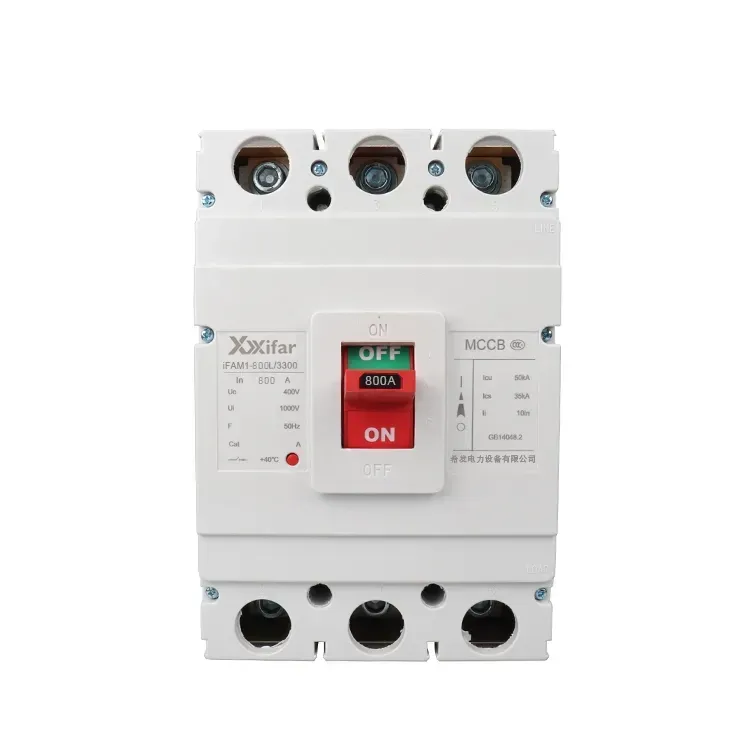

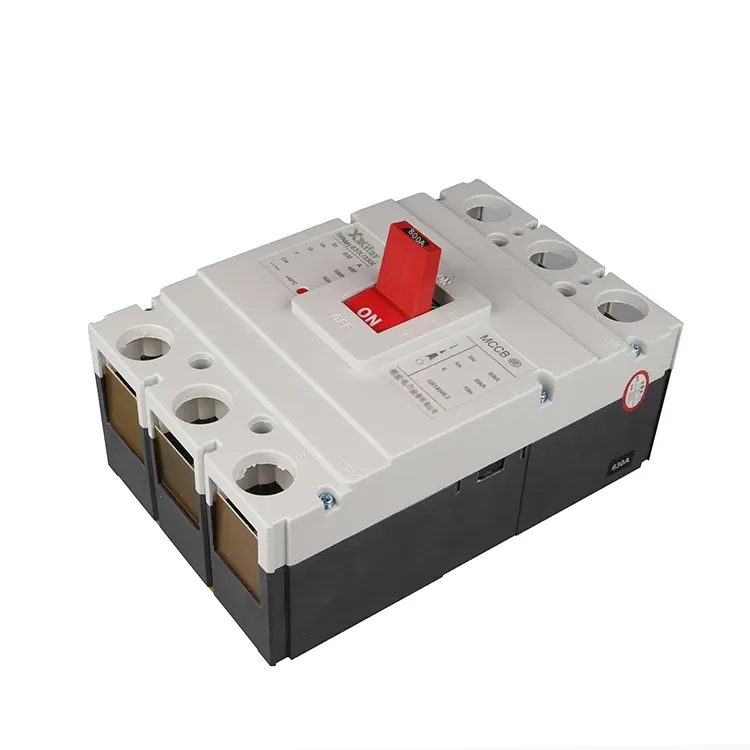

800 A 4-polni električni prekinjevalnik tokokroga v oblikovanem ohišju

800-amperski 4-polni električni odklopnik mccb v oblikovanem ohišju lahko opremi toplotno magnetno sprožilno enoto ali elektronsko sprožilno enoto, da zadosti različnim zahtevam strank. Še več, razširitvena enota, kot so podnapetostna sprožilna tuljava, naprava za diferenčni tok in zaščitna enota motorja, omogoča 800-amperskemu 4-polnemu električnemu odklopniku mccb v oblikovanem ohišju, da doseže več funkcij, da zadosti zahtevam aplikacije. Funkcija zaščite pred uvedbo je prikazana spodaj.

Zaščitne funkcije termomagnetnih sprožilnikov:

1. Zaščita pred preobremenitvijo:

Ko tokokrog preseže nazivno vrednost, se bimetalni trak 800-amperskega 4polnega električnega odklopnika mccb v oblikovanem ohišju segreje in upogne, kar sproži sprožilni mehanizem. Izklopni čas je obratno sorazmeren s kvadratom toka.

2. Zaščita kratkega stika:

V primeru kratkega stika visok okvarni tok ustvari elektromagnetno silo, ki požene sprožilni mehanizem, da deluje skoraj takoj.

Tako termično magnetni 800A 4-polni MCCB običajno zagotavljajo dvostopenjsko zaščito, ki je zaščita z dolgo zakasnitvijo in takojšnja zaščita. Imenuje se tudi neselektivna vrsta.

Zaščitne funkcije elektronskih sprožilnikov

1. Zaščita pred preobremenitvijo:

Mikroprocesor na 800-amperskem 4-polnem električnem odklopniku mccb v oblikovanem ohišju neprekinjeno spremlja in izračunava tok tokokroga, da zagotovi natančno zaščito.

2. Zaščita kratkega stika:

Prednastavljena zakasnitev na 800-amperskem 4-polnem električnem odklopniku mccb v oblikovanem ohišju se uporabi med pogoji kratkega stika, da se doseže selektivnost.

3. Zaščita kratkega stika:

V pogojih hude napake 800-amperski 4-polni električni odklopnik mccb v oblikovanem ohišju sproži brez zakasnitve, da izolira vezje.

4. Zaščita pred napako na zemlji:

Zasnovan je za zaznavanje in prekinitev tokov zemeljske napake na 800-amperskem 4-polnem električnem odklopniku mccb v oblikovanem ohišju.

Tako elektronski 800A 4P MCCB na splošno zagotavlja štiristopenjsko zaščito, ki je zaščita z dolgo zakasnitvijo, kratka zakasnitev, trenutna zaščita in zaščita pred ozemljitveno napako. Elektronski MCCB 800A 4P se imenuje tudi selektivni MCCB.

Dodatne zaščitne funkcije:

1. Podnapetostna zaščita:

800-amperski 4-polni električni odklopniki v oblikovanem ohišju mccb so lahko opremljeni tudi s prenizko napetostjo, ki samodejno sproži odklopnik v oblikovanem ohišju 800 A, ko napajalna napetost pade pod določeno mejno vrednost.

2. Zaščita na diferenčni tok:

Nekatere različice, kot so vrste zaščite pred uhajanjem, lahko zaznajo uhajanje v zemljo in zagotovijo zaščito pred električnim udarom.

3. Zaščita motorja:

MCCB za zaščito motorja so posebej zasnovani za tokokroge motorja, pri čemer se pogosto uporabljajo lastnosti sprožitve tipa D za prilagajanje visokim vhodnim tokovom med zagonom.

800 A 4-polni električni odklopnik mccb v oblikovanem ohišju parameter:
