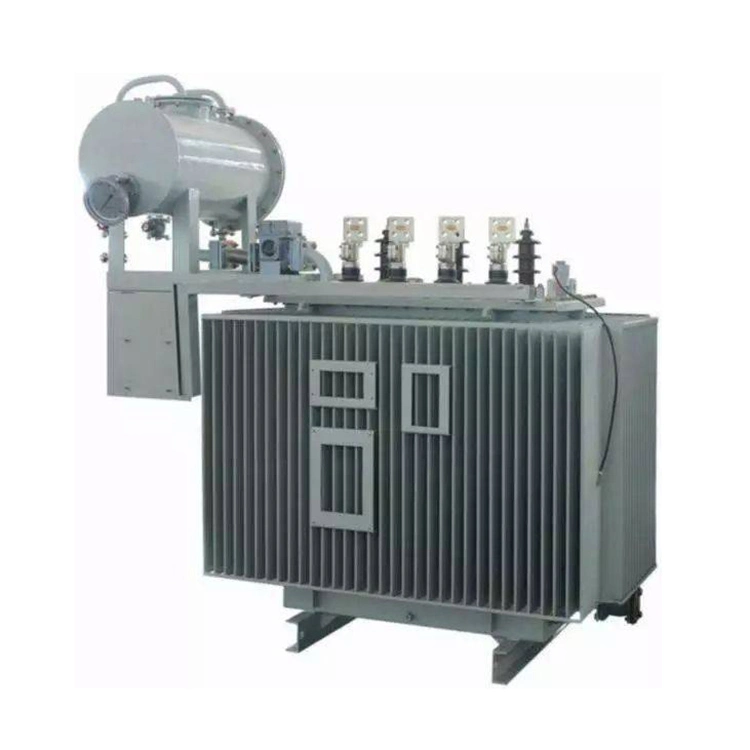

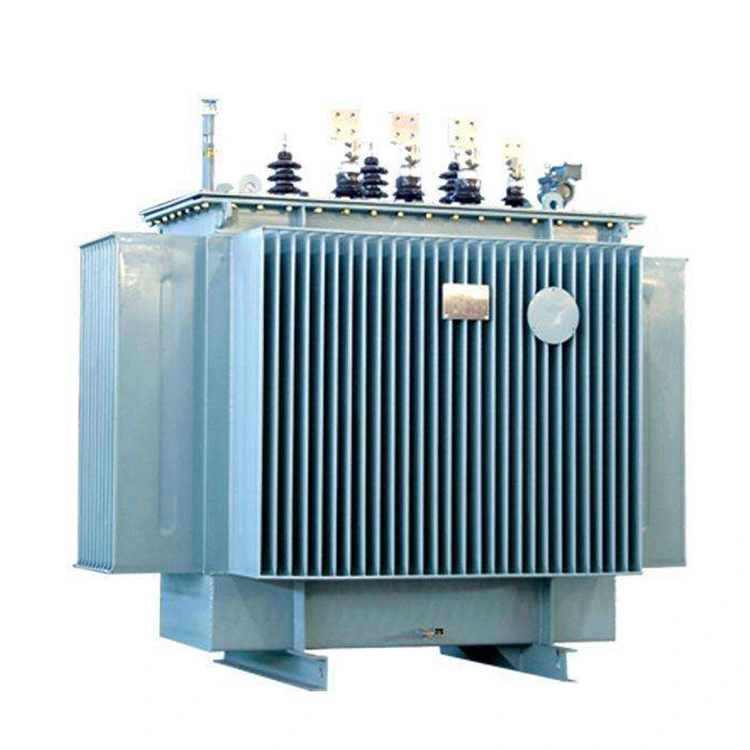

800kva 10kv Step Up Oljni napajalni transformator

Močnostni transformatorji 800kva 10kv z oljem polnjeni se pogosto uporabljajo v elektroenergetskih sistemih za transformacijo napetosti in distribucijo električne energije. Z uporabo principa elektromagnetne indukcije stopnjujejo nivoje napetosti navzgor ali navzdol, da zadostijo zahtevam različnih električnih omrežij in končnih uporabnikov. Zaradi svoje zanesljive izolacije in hladilne zmogljivosti so močnostni transformatorji 800 kkva 10 kv povečani z oljem polnjeni običajno nameščeni v transformatorskih postajah, industrijskih objektih, komercialnem razvoju in kmetijskih energetskih sistemih.

1. Načelo delovanja in glavne komponente

Primarni sestavni deli 800kva 10kv povečanega z oljem napolnjenega energetskega transformatorja so magnetno jedro, navitja, izolacijsko olje in sklop rezervoarja.

Jedro je na splošno izdelano iz visokokakovostnih zrnatih laminatov silicijevega jekla ali navitih jedrnih struktur, da se zmanjšajo histereza in izgube zaradi vrtinčnih tokov. Navitja, ki so lahko izdelana iz bakrenih ali aluminijastih vodnikov, odvisno od konstrukcijskih zahtev, so sestavljena iz visokonapetostnih in nizkonapetostnih tuljav, razporejenih tako, da dosežejo zahtevano transformacijsko razmerje.

Rezervoar transformatorja je napolnjen z izolacijskim mineralnim oljem, ki opravlja dve bistveni funkciji. Prvič, zagotavlja električno izolacijo med deli pod napetostjo in ozemljenimi komponentami. Drugič, deluje kot hladilni medij, tako da odvaja toploto stran od navitij in jedra skozi naravno kroženje olja. V standardnih hladilnih sistemih ONAN se toplota prenaša iz olja na stene rezervoarja in nato odvaja v okoliški zrak.

Ohišje je zasnovano tako, da zagotavlja zaščito pred nenamernim stikom z deli pod napetostjo in vdorom tujkov, kar zagotavlja varno in zanesljivo delovanje v normalnih delovnih pogojih.

2. Značilnosti delovanja in tipične aplikacije

Močnostni transformatorji 800kva 10kv z oljem polnjeni so na voljo v širokem razponu moči, od majhnih distribucijskih enot do velikih energetskih transformatorjev, ki se uporabljajo v prenosnih omrežjih. Običajne vrednosti razdelilnih transformatorjev segajo od 100 kVA do 2500 kVA, s tipičnimi kombinacijami napetosti, kot so 10 kV/0,4 kV, 11 kV/0,415 kV.

Ključni električni parametri na splošno vključujejo: nazivno moč, nazivne vrednosti primarne in sekundarne napetosti, impedančno napetost, izgubo brez obremenitve, izgubo obremenitve, frekvenco.

Močnostni transformatorji 800kva 10kv z oljem so zasnovani za zanesljivo delovanje pri temperaturah okolja od približno -25°C do +40°C, zaradi česar so primerni za različne podnebne razmere. Njihova trifazna konfiguracija je široko razširjena v industrijskih in javnih sistemih napajanja, medtem ko skladnost z veljavnimi standardi elektromagnetne združljivosti pomaga zmanjšati motnje bližnje opreme.

3. Prednosti in varnostne funkcije

Ena glavnih prednosti 800kva 10kv povečanih z oljem napolnjenih energetskih transformatorjev je njihova odlična izolacijska in hladilna sposobnost. Transformatorsko olje ima veliko večjo dielektrično trdnost kot zrak, kar omogoča kompaktne zasnove ob ohranjanju ustreznih električnih razdalj. Hkrati olje učinkovito absorbira in oddaja toploto, ki nastaja med delovanjem, kar prispeva k večji učinkovitosti in daljši življenjski dobi.

Olje zagotavlja tudi zaščitno pregrado pred vlago, kar zmanjšuje nevarnost poslabšanja izolacije v vlažnih okoljih. Omogoča, da so oljni močnostni transformatorji 800 kVA 10 kV še posebej primerni za zunanje instalacije in lokacije, izpostavljene različnim vremenskim razmeram.

Za izboljšanje obratovalne varnosti so 800kva 10kv pospeševalni transformatorji, polnjeni z oljem, opremljeni z zaščitnimi napravami, kot so tlačni varnostni ventili. V primeru notranje napake, ki povzroči prekomerno kopičenje tlaka v rezervoarju, ventil samodejno sprosti tlak, da prepreči mehanske poškodbe. Odvisno od nazivne vrednosti transformatorja in uporabe lahko dodatni zaščitni sistemi vključujejo indikatorje nivoja olja, naprave za nadzor temperature, Buchholzove releje in sisteme za zaznavanje plina.

Wenzhou XiFa Electrical Power Equipment Co., Ltd. lahko tudi prilagodi konfiguracije jedra, materiale za navijanje in mehanske ureditve, da se prilagodijo posebnim omejitvam namestitve ali operativnim zahtevam.

Tehnične specifikacije:
