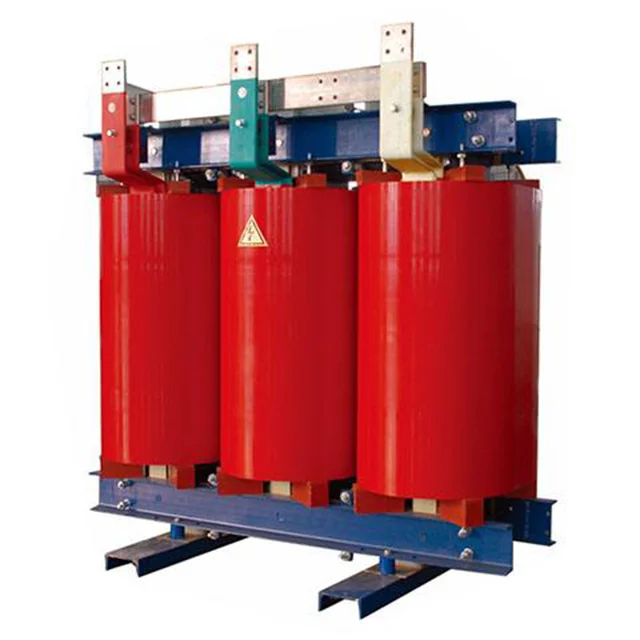

Metoda ožičenja bakrenega 160 kVA 6,6 kV 440 V suhega padajočega transformatorja
Kratko povežite vhodne in izhodne priključke transformatorja, nato pa z megaommetrom preizkusite izolacijski upor med kratkostaknjenimi priključki in ozemljitveno žico. Pri uporabi megaommetra 1000 V mora biti vrednost upora večja od 2 MΩ.
Prerez vhodnih in izhodnih napajalnih kablov mora izpolnjevati trenutne zahteve glede ocene. Priporočljivo je, da gostoto toka konfigurirate na 2–2,5 A na mm².
Priključite tri fazne vhodne in izhodne napajalne žice v skladu z barvami zbiralk na priključnem bloku transformatorja: rumena na fazo A, zelena na fazo B in rdeča na fazo C. Nevtralno žico je treba priključiti na nevtralni priključek bakrenega 160 kVA 6,6 kV 440 V suhega padajočega transformatorja. Ozemljitvena žica mora biti priključena na ohišje transformatorja. Preverite vhodno in izhodno ožičenje, da zagotovite pravilnost.
Najprej napajajte bakreni padajoči transformator suhega tipa 160 kVA 6,6 kV 440 V brez obremenitve, opazujte in izmerite, ali vhodna in izhodna napetost izpolnjujeta zahteve. Hkrati preverite morebitne neobičajne razmere v enoti, kot so nenavadni zvoki, iskrenje, čudne vonjave itd. Če opazite kakršno koli nenormalnost, takoj odklopite vhodno napajanje.
Ko je preskus brez obremenitve končan in je vse normalno, lahko priključite obremenitev.
|
Ime |
baker 160 kVA 6,6 kV 440 V suhi transformator navzdol |
|
Nazivna zmogljivost |
160kva |
|
Primarna napetost |
6,6KV |
|
Sekundarna napetost |
0,4/0,415 kV |
|
Izolacijski material |
Lita smola |
|
Vektorska skupina |
Dyn11 Yyn0 |
|
Izguba brez obremenitve (P0) |
Na podlagi zahteve stranke |
|
Izguba obremenitve (Pk) @ 120 °C |
Na podlagi zahteve stranke |
|
Impedanca napetosti (Uk) |
6% |
|
Izolacijski razred |
RAZRED F ali H |
|
Metoda hlajenja |
ONAF ONAF |
|
Delna razelektritev |
Manj kot 10 kosov |
V: Ali lahko ta transformator deluje pri 60 Hz?
O: Da. Lahko je zasnovan za 50/60 Hz dvojno frekvenco. Prosimo, da nas obvestite ob naročilu.
V: Je bakreno ali aluminijasto navitje boljše za 160 kVA?
O: Baker ponuja nižje izgube in manjšo velikost, vendar višje stroške. Aluminij je ekonomičen. Priporočamo baker za neprekinjene cikle visokih obremenitev.
V: Kakšna je največja nadmorska višina za standardno zasnovo?
O: 1000 m nadmorske višine. Za višje nadmorske višine (npr. 2000 m) velja znižanje. Kontaktirajte naše inženirje.
V: Kako dolgo je dobavni rok?
O: Standardna enota brez naročila: 15–20 delovnih dni. S pipami/ohišjem po meri: 25–30 dni.
Zaščita ohišja IP21
Jedro transformatorja
Navitje transformatorja
