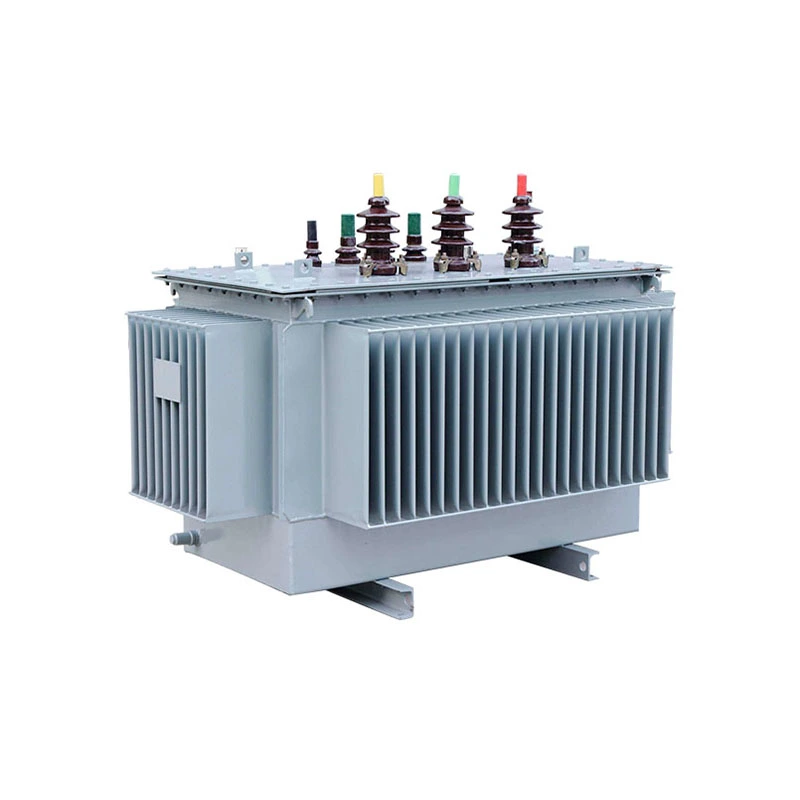

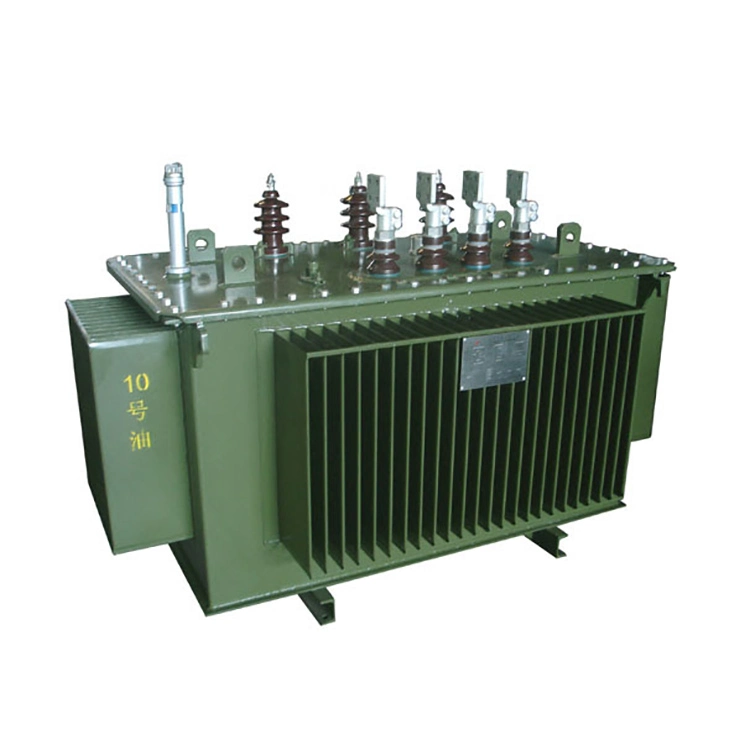

3-fazni transformator iz amorfne zlitine bakra 100 kkva

3-fazni transformator iz amorfne zlitine bakra 100 kva se lahko razdeli na dve vrsti: oljni in suhi. Oljni transformator uporablja metodo hlajenja ONAN. Medtem ko suhi razdelilni transformator uporablja naravno zračno hlajenje ali prisilno zračno hlajenje za odvajanje toplote, ki nastane med delovanjem. Ustrezno prezračevanje in gladek pretok zraka sta ključnega pomena za suhe distribucijske transformatorje, da se prepreči pregrevanje in ohrani visoka učinkovitost delovanja transformatorjev.

Jedro transformatorja iz amorfne zlitine je izdelano iz trakov iz amorfne zlitine na osnovi železa. Debelina jeklenih trakov je le 0,02 do 0,03 mm. Proizvaja se s postopkom hitrega hlajenja staljenega jekla. Notranji atomi so razporejeni v nepravilnem amorfnem vzorcu brez zrnate strukture silicijevega jekla. To znatno zmanjša izgubo zaradi histereze in izgubo zaradi vrtinčnega toka iz osnovnega vira materiala.

Zahvaljujoč zasnovi transformatorja iz amorfne zlitine, ki varčuje z energijo, učinkovitost celotnega sistema daleč presega učinkovitost običajnih distribucijskih transformatorjev iz silicijevega jekla. Tudi če oprema neprekinjeno deluje brez prekinitev skozi vse leto, lahko bistveno zmanjša stroške obratovanja in vzdrževanja električne energije z zmanjšanjem izgube železa. To je prednostna oprema za porazdeljene nove energetske elektrarne na čezmorskih inženirskih mestih.

Tehnični parameter:

V: Kakšne so bistvene razlike v njihovih karakteristikah magnetizirajočega udarnega toka v primerjavi s tradicionalnimi transformatorji iz silicijeve jeklene pločevine pri uporabi 3-faznega transformatorja iz amorfne zlitine bakra 100 kkva?

O: V primerjavi s tradicionalnimi transformatorji iz silicijeve jeklene pločevine kažejo značilnosti magnetizirajočega zagonskega toka transformatorja iz amorfne zlitine pomembne razlike: zaradi nižje gostote magnetnega pretoka amorfne zlitine, približno 1,55 T, nižje kot pri 1,75 T pri silicijevi jekleni pločevini, in višjega preostalega magnetizma, približno 0,7 do 0,8, je vrh njegov vzbujevalni zagonski tok lahko doseže 10-15-kratnik nazivnega toka (medtem ko je za tradicionalno pločevino iz silicijevega jekla 5-8-kratnik). Medtem je časovna konstanta upadanja zagonskega toka daljša, bistveno pa se poveča tudi vsebnost harmonikov, predvsem drugega harmonika. Zaradi teh značilnosti je 3-fazni transformator iz amorfne zlitine bakra 100 kVA bolj nagnjen k globoki nasičenosti pri zapiranju stikala, kar ustvarja višje in bolj obstojne udarne tokove. To ne samo poveča tveganje nepravilnega sprožitve zgornjih odklopnikov in pregorevanja varovalk, ampak lahko povzroči tudi mehansko poškodbo jedra iz amorfne zlitine, občutljivega na udarce.

Zato so potrebne posebne načrtovalske in delovne strategije, kot so zapiranje izbire faze, prilagajanje zaščitnih nastavitev in izbira CT-jev z močnejšimi zmožnostmi proti nasičenju.

Transformator iz amorfne zlitine v obdelavi

Oprema

Središče za testiranje

Transformator v ladijskem prometu
