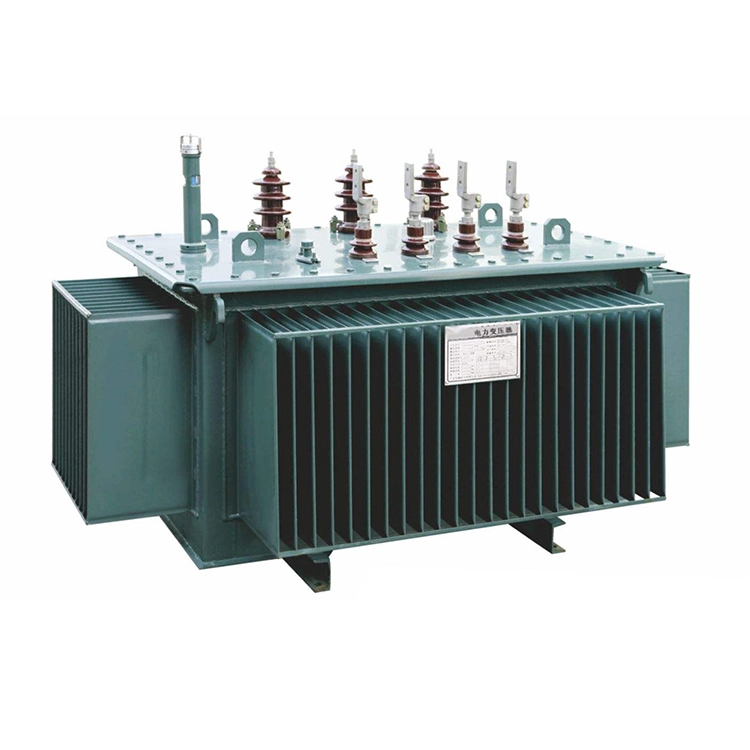

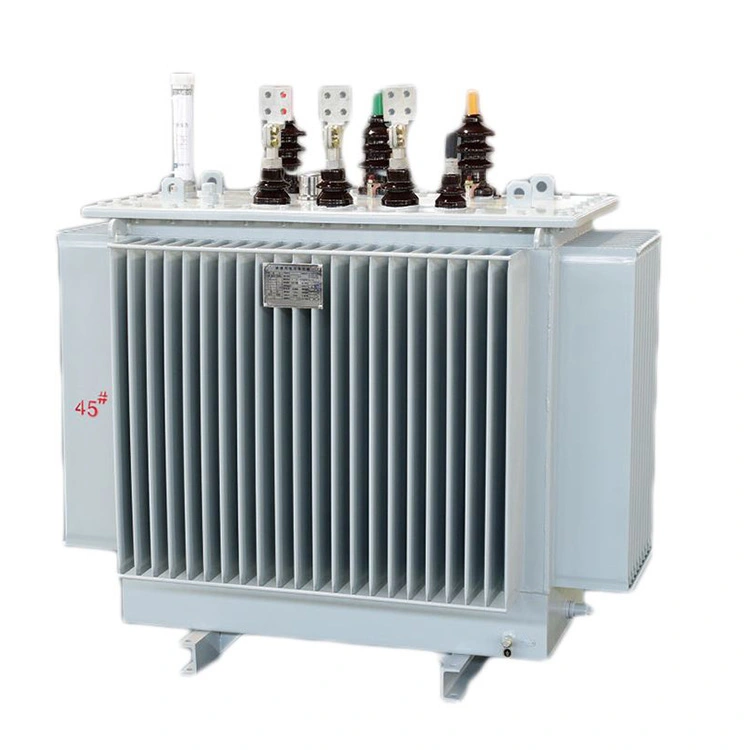

400v do 11kv transformator z dvignjenim drogom 500kva

Ohišje 400v do 11kv stopenjskega transformatorja 500kva je izdelano iz visokokakovostnega hladno valjanega jekla ali nerjavečega jekla. Ključni deli so samodejno zvarjeni z napredno opremo in nato pregledani z lasersko tehnologijo, da se zagotovi tesen zvar in odpravi nevarnost puščanja olja. Po strogem vročem cinkanju ima premaz močno odpornost proti koroziji in lahko učinkovito ščiti pred erozijo zaradi vetra in dežja, slane megle in industrijskega onesnaženja. Njegova popolnoma zaprta zasnova popolnoma izolira 500kva 400v do 11kv transformatorsko jedro z dvignjenim polom od zunanjega zraka. To ne omogoča samo delovanja brez vzdrževanja, ampak tudi bistveno upočasni staranje izolacijskih materialov.

Z uporabo bakrene folije za navijanje nizkonapetostnih navitij in visokonatančne strukture jedra iz laminiranega železa so tuljave transformatorja s povečanim polovom 500 kVA 400 V do 11 kV zasnovane tako, da so izjemno robustne in se lahko učinkovito uprejo ogromnim radialnim in aksialnim elektrodinamičnim silam, ki nastanejo med kratkimi stiki, s čimer se zagotovi, da se tuljave ne deformirajo ali poškodujejo. Ta 500kva 400v do 11kv transformator s povečavnim polom je podvržen strogim preskusom kratkega stika v skladu z mednarodnimi standardi, kot je IEEE. Zagotavljamo lahko ustrezna poročila o preskusih, da dokažemo operativno zmogljivost našega izdelka v ekstremnih pogojih.

Tehnični parameter:

V: Ko povečate nizkonapetostni napajalnik 400 V na 11 kV za povezavo z omrežjem ali prenos na dolge razdalje, je izbran 400 V do 11 kV transformator s povišanim polom 500 kV. Katere tehnične dejavnike je treba upoštevati, vključujejo območje regulacije napetosti, priključno skupino, napetost impedance, raven izolacije?

O: Za 400v do 11kv transformator s povišanim polom 500kva so ključni tehnični dejavniki naslednji: Priporočeno območje za regulacijo napetosti je prilagoditev napetosti brez obremenitve ±2×2,5 % na visokonapetostni strani za kompenzacijo napetostnih nihanj na nizkonapetostni strani. Priključno skupino je treba izbrati kot Dyn11, z uporabo navitja trikotnika za zatiranje harmonikov in navitja zvezde za zagotavljanje ozemljitve nevtralne točke. Standard napetosti impedance je 4 %, kar lahko uravnoteži padec napetosti in tok napake. Kar zadeva raven izolacije, mora visokonapetostna stran ustrezati 35 kV za normalno frekvenco in 75 kV za impulz strele. Zunanja plazilna pot ne sme biti manjša od 275 mm, da se zagotovi varno delovanje v onesnaženih okoljih in okoljih z udarom strele.

Glavni deli transformatorjev na stebrih

Tip sprednje montaže LV DB

Strojna oprema Pole Line

Transformator na drogu

Tip stranske montaže LV DB

Proizvodna oprema

Stroj za navijanje folije

Enota za polnjenje olja

Transformatorska peč in enota za litje

Transformatorska peč

Središče za testiranje

Transformatorji v predelavi

Transformator v sušenju

Transformator v navitju 2

Transformator v navitju

Transformator je v sestavi
