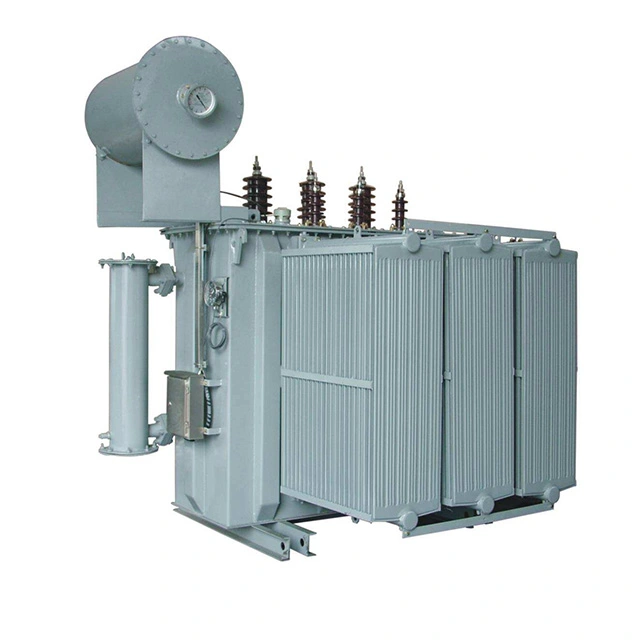

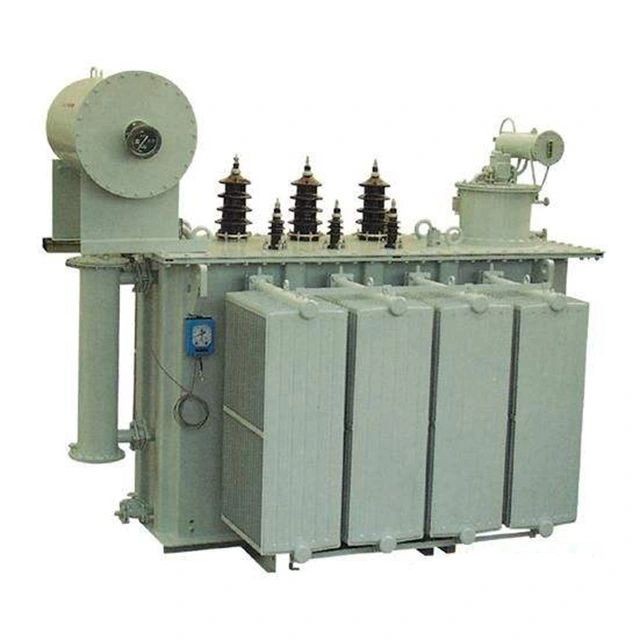

Zunanji energetski transformator 10 Mva 33 do 6,6 Kv

Zunanji energetski transformator 10 mva 33 do 6,6 kv s kapaciteto 10 mva in napetostnim območjem od 33 do 6,6 kv,  je tip zunanjega energetskega transformatorja. Njegova nazivna napetost je 10 mva, pri čemer je visokonapetostna stran 33 kv in nizkonapetostna stran 6,6 kv. Je običajna srednje velika transformatorska oprema za industrijska in rudarska podjetja ter industrijske parke in je popolnoma v skladu s standardi IEC. Zunanji močnostni transformator 10 mva 33 do 6,6 kv v glavnem vključuje navitja, železno jedro in tri dele izolacijskega olja.

Navitja so električni del transformatorja. Običajno je izdelan z navijanjem izolirane ploščate bakrene žice ali okrogle bakrene žice na kalup za navijanje. Navitja so nameščena na stebru z železnim jedrom zunanjega močnostnega transformatorja 10 mva 33 do 6,6 kv. Nizkonapetostna navitja so na notranji plasti, visokonapetostna navitja pa so nameščena zunaj nizkonapetostnega navitja. Med nizkonapetostnimi navitji in železnim jedrom ter med visokonapetostnimi navitji in nizkonapetostnimi navitji se uporabljajo izolacijski materiali za izdelavo tulcev, ki jih ločujejo, da se doseže izolacija.

Železno jedro je glavni del magnetne poti zunanjega močnostnega transformatorja 10 mva 33 do 6,6 kv. Običajno je izdelan z zlaganjem toplo valjanih ali hladno valjanih silikonskih jeklenih plošč debeline 0,35 ali 0,5 mm, ki vsebujejo silicij in so prevlečene z izolacijsko barvo. Železno jedro je razdeljeno na dva dela: steber železnega jedra in jarem. Steber z železnim jedrom je opremljen z navitjem, jarem pa se uporablja za zapiranje magnetnega kroga. Osnovni obliki zgradbe železnega jedra sta tip srca in tip lupine.

Tehnični parameter:

Katere so različne oblike vgradnje zunanjega energetskega transformatorja 10 mva 33 do 6,6 kv?

V elektroenergetiki je namestitev zunanjih transformatorjev v glavnem sestavljena iz dveh oblik: na steber in na tla. Ne glede na to, katero metodo izberete, je varnost vedno na prvem mestu. Na najbolj vidnem mestu okoli transformatorja mora biti izobešen vidni opozorilni znak, ki opozarja mimoidoče, naj se ne približujejo.

Za zunanji napajalni transformator 10 mva 33 do 6,6 kv, nameščen na tleh, je treba okoli njega dodati zaščitno ograjo z višino najmanj 1,7 metra, med ograjo in ploščadjo transformatorja pa mora biti dovolj prostora za varno delovanje.

Za namestitev na stebre ali stolpe se zahteva, da morajo vsi visoko in nizkonapetostni vodi uporabljati izolirane vodnike, nizkonapetostni del pa lahko uporablja tudi gole zbiralke. Vsi uporabljeni železni deli morajo biti pocinkani, da se prepreči rja in korozija.

Če se namestitev izvede na tleh, je višina podnožja običajno nastavljena na približno 500 mm. Ta podlaga je običajno zgrajena iz opeke ali litega betona, nato pa se površina zgladi s cementno malto 1:2. Na površino je treba položiti ploščato jeklo ali jekleno jeklo, ki služi kot tekalna steza za transformator.

Med namestitvijo je bistveno zagotoviti, da je tirnica ravna in da se tirna širina popolnoma ujema s kolesno širino transformatorja, da se zagotovi stabilno delovanje.
