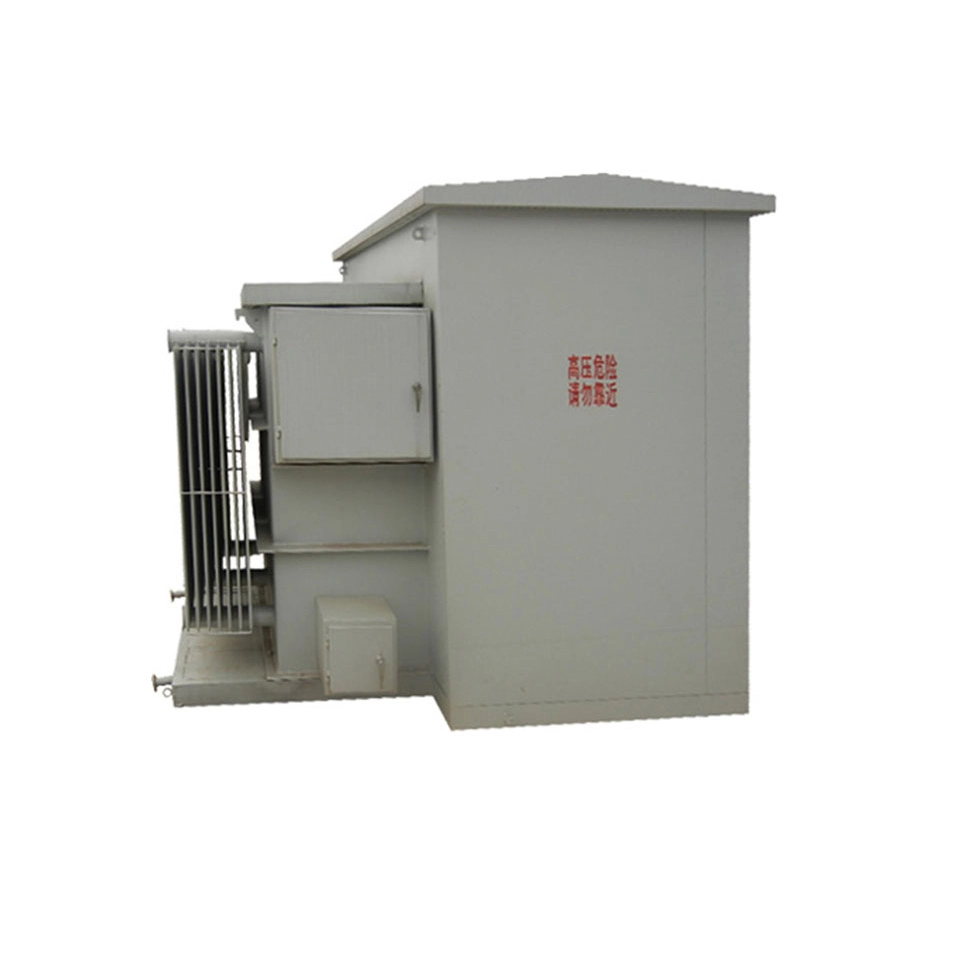

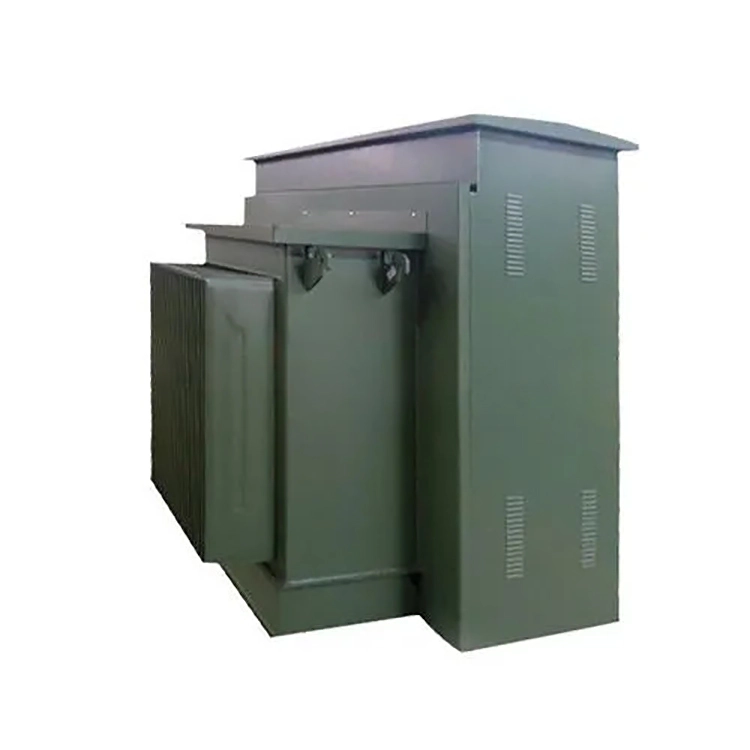

Transformator na blazini 100 Kva 13,8 Kv

Nazivno moč tega transformatorja 100 kva 13,8 kv hlaji ONAN. Primarna napetost je 13,8 kV in območje odcepa je ±2*2,5 % (NLTC). Sekundarno napetost je mogoče prilagoditi in izbrati. Tvorijo vektorsko skupino Dyn11.

Zasnovan z napredno tehnologijo in uporablja visokokakovostne materiale in komponente, kar zagotavlja zanesljivo kakovost in dolg čas delovanja nameščenega transformatorja 100 kva 13,8 kv. Oprema je natančno izdelana iz visoko permeabilnosti usmerjenih silikonskih jeklenih plošč, prevodnih navitij visoke čistosti, izolacijskih materialov, odpornih na staranje, in trpežnih zaprtih komponent. Kakovost osnovnih komponent je strogo nadzorovana, da se zagotovi stabilnost celotnega stroja od vira.

Z izjemno odpornostjo proti električnemu udaru in koroziji zaradi vlage ima transformator 100 kva 13,8 kv, nameščen na blazini, odlično izolacijsko zmogljivost. Lahko se prilagodi različnim zunanjim podnebnim razmeram. Med delovanjem ima nizke vibracije in nizek hrup, izguba brez obremenitve in izguba obremenitve sta dobro nadzorovani, kar ima za posledico dobre učinke prihranka energije in zmanjšanja porabe.

Mehanska struktura transformatorja 100 kva 13,8 kv, nameščenega na podstavku, je stabilna in zanesljiva, s stopnjo skladnosti tesnilne zaščite, ki ustreza standardom. To učinkovito preprečuje težave z uhajanjem olja in združuje zaščitne in varnostne funkcije.

Tehnični parameter:

Za transformator 100 kva 13,8 kv, nameščen na podstavku, ki deluje, predpostavimo, da pride do trifaznega kovinskega kratkega stika na nizkonapetostni stranski izhodu transformatorja, vendar visokonapetostna stranska varovalka ni pregorela in se tudi ni sprožil 13,8 kV izhodni odklopnik zgornje transformatorske postaje. kakšni so možni razlogi za ta pojav?

Preverite katero koli od naslednjih situacij:

1. Ali je nazivni tok varovalke prevelik, ali je varovalka stara, vendar ni pokvarjena, ali sta se varovalka in mehanizem za povezavo bremenskega stikala zataknila.

2. Ali je nastavitev previsoke tokovne zaščite za zgornji odklopnik nastavljena previsoko in ali je vrednost toka kratkega stika točno znotraj zaščitnega mrtvega območja.

3. Lahko se pojavi notranja napaka transformatorja 100 kva 13,8 kv, nameščenega na blazini. Sam transformator je že utrpel medobratni kratek stik ali okvaro jedra, kar je povzročilo, da je bil tok kratkega stika omejen na relativno nizko vrednost (vendar še vedno veliko višjo od nazivnega toka), kar ne zadostuje za takojšnje taljenje varovalke, vendar zadostuje za neprekinjeno segrevanje.

4. Preverite, ali je ta vgrajen transformator 100 kva 13,8 kv priključen v Dyn11 ali Yyn0. Ko pride do trifaznega kratkega stika na nizkonapetostni strani, ali bo na visokonapetostni strani prišlo do situacije, ko se tok nenapačnih faz ne poveča bistveno, s čimer se prepreči aktiviranje zaščite pred ničelnim ali negativnim zaporedjem.
