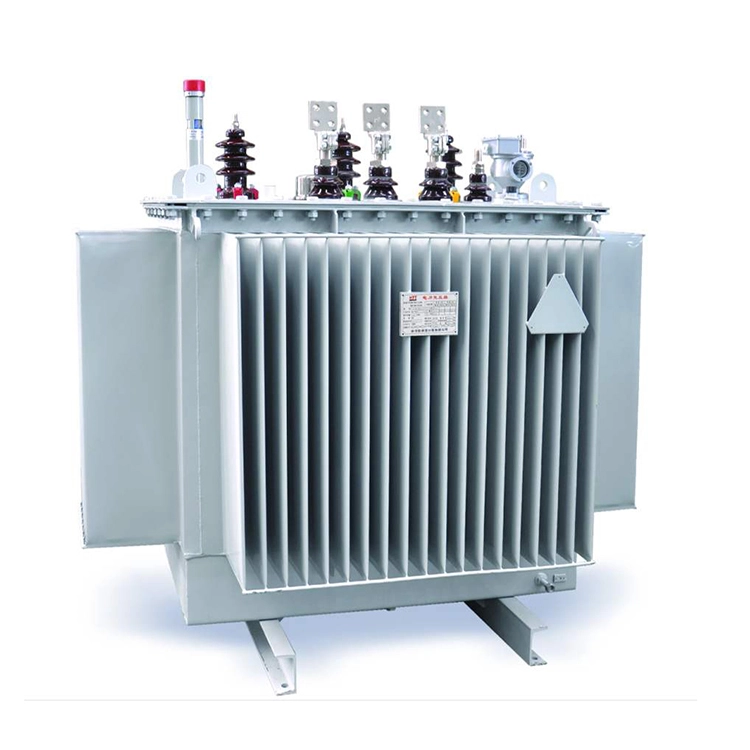

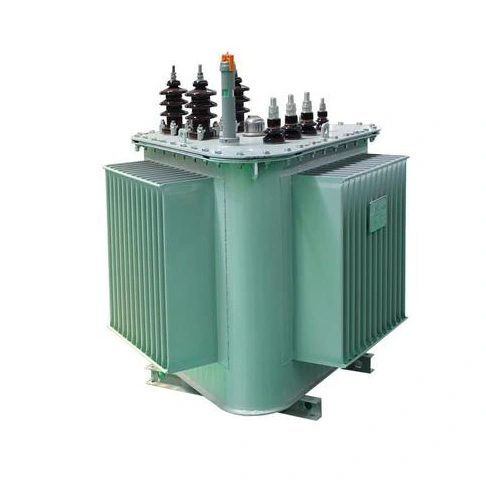

Močnostni transformator 200 kVA za 15 kV do 0,4 kV

močnostni transformator 200kva s 15kv do 0,4kv je tip močnostnega transformatorja z nazivno zmogljivostjo 200 kva, vhodno napetostjo 15 kv in izhodno napetostjo 0,4 kv.

Naše podjetje uporablja silicijevo jeklo z visoko magnetno prevodnostjo, ki se nadalje predela v visokokakovostne hladno valjane silicijeve jeklene pločevine in nato zloži skupaj. Z uporabo folije za navijanje tuljav ter novih izolacijskih materialov in postopkov ima močnostni transformator 200 kVA s 15 kV do 0,4 kV odpornost na visoke temperature, odpornost na udarce in popolnoma zaprto strukturo.

Zasnova popolnoma zaprte strukture zagotavlja stabilno kakovost transformatorskega olja, podaljšuje cikel vzdrževanja, hkrati pa je celoten rezervoar za olje, sestavljen iz hladilnih odvodov iz valovite plošče, izdelan s postopki fosfatiranja in večslojnega pršenja proti rji, kar je odlično odporno na vremenske vplive.

Priključna skupina močnostnega transformatorja 200kva s 15kv na 0,4kv je Dyn11, ki zmanjša vpliv harmonikov na električno omrežje in izboljša kakovost napajanja.

Tehnični parameter:

V: Katere inšpekcijske elemente je treba opraviti na napajalnem transformatorju 200 kVA s 15 kV do 0,4 kV, preden zapusti tovarno?

O: Za zagotovitev stabilnega in učinkovitega delovanja transformatorja bo na transformatorju opravljena vrsta testov, preden bo izdelan. Za preskus upornosti na enosmerni tok izmerite upornost na enosmerni tok trifaznih navitij visoke in nizke napetosti, preverite stopnjo ravnotežja treh faz in odpravite težave z zlomljenimi žicami in slabim spajkanjem. Za preskus razmerja napetosti izmerite dejansko razmerje 15 kV/0,4 kV, potrdite točnost položaja odcepa in ni napake v številu obratov. Za preizkus izolacijske upornosti uporabite večfunkcijski merilnik za merjenje izolacije med visoko in nizko napetostjo ter med visoko in nizko napetostjo ter zemljo in ugotovite, ali je izolacija ustrezna. Preskus vzdržljive napetosti močnostne frekvence uspešno opravi preskus vzdržljive napetosti med visoko in nizko napetostjo na tleh, med nizko napetostjo na tleh ter med visoko in nizko napetostjo, za oceno izolacijske trdnosti itd.

V: Zakaj je treba na novo nameščenih ali prevlečenih močnostnih transformatorjih 200 kVA za 15 kV do 0,4 kV opraviti test impulznega zapiranja, preden se začnejo uporabljati?

O: Odstranitev transformatorjev brez obremenitve v električnem omrežju bo povzročila obratovalno prenapetost. V ozemljitvenem sistemu majhnega toka lahko amplituda te prenapetosti doseže 3- do 4-kratno nazivno fazno napetost; v velikem ozemljitvenem sistemu lahko amplituda delovne prenapetosti doseže tudi 3-kratno nazivno fazno napetost. Da bi torej preizkusili, ali lahko izolacija transformatorja prenese nazivno napetost in delovno prenapetost med delovanjem, je treba opraviti več preskusov impulznega zapiranja, preden se močnostni transformatorji 200 kVA s 15 kV do 0,4 kV začnejo uporabljati.

Poleg tega se ob zagonu transformatorja v prostem teku ustvari vzbujevalni udarni tok z vrednostjo, ki lahko doseže 6- do 8-kratnik nazivnega toka. Ker bo vzbujevalni udarni tok ustvaril veliko elektrodinamično silo, je izvajanje preskusa impulznega zapiranja tudi učinkovit ukrep za upoštevanje mehanske trdnosti močnostnih transformatorjev 200 kV za 15 kV do 0,4 kV in ali bo relejna zaščita delovala nepravilno.
