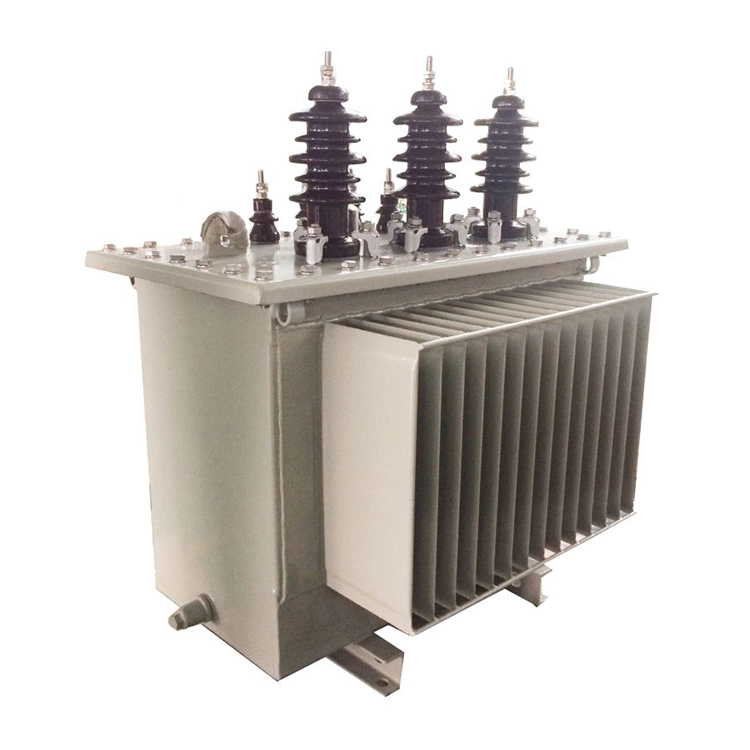

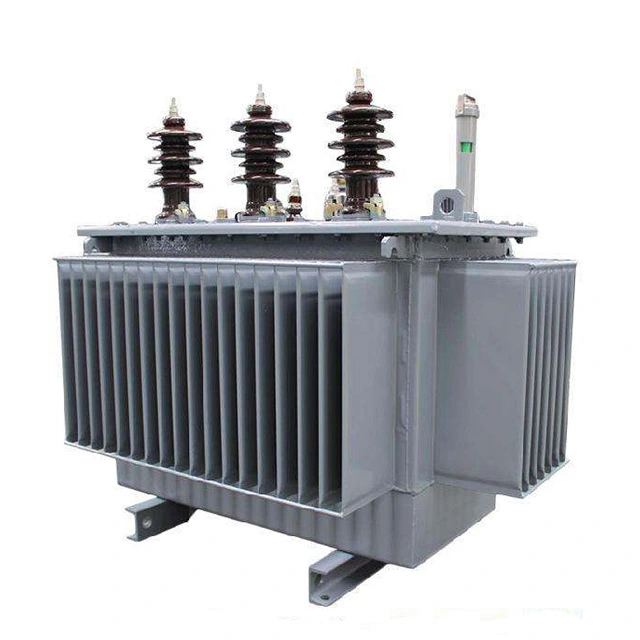

80kva 3-fazni povečevalni energetski transformatorji 415v do 11kv

80kva 3-fazni močnostni transformatorji 415v do 11kv prejemajo nizkonapetostni izmenični tok 415V preko primarnega navitja. Magnetno polje je koncentrirano in usmerjeno od primarnega navitja do sekundarnega navitja skozi laminirano železno jedro, visokonapetostni izmenični tok 11kV pa je na izhodu z relativno nizko izgubo.

80kva 3-fazni močnostni transformatorji 415v do 11kv se večinoma uporabljajo za prenos električne energije na dolge razdalje, omrežno povezavo fotovoltaične/vetrne energije in industrijsko visokonapetostno napajanje. Pogosti tipi vključujejo bakrena navitja, potopljena v olje, in povezavo Dyn11, ki so v skladu s standardi IEC 60076/GB 1094.

Tehnični parameter:

Katere vrste preskusov je treba opraviti med delovanjem 80kva 3-faznih močnostnih transformatorjev 415v do 11kv?

Za zagotovitev, da transformator deluje normalno, je treba pogosto izvajati naslednje teste:

(1) Temperaturni preskus. Zelo pomembno je, ali je stanje delovanja transformatorja normalno in raven temperature. Po predpisih temperatura olja zgornje plasti ne sme preseči 85°C (dvig temperature ne sme preseči 55°C). Na splošno so transformatorji opremljeni z namenskimi napravami za merjenje temperature.

(2) Preizkus obremenitve. Za izboljšanje stopnje izkoriščenosti 80kva 3-faznih močnostnih transformatorjev 415v do 11kv in zmanjšanje izgube moči, je treba določiti dejansko zmogljivost napajanja, ki jo transformator lahko prenese med delovanjem. Merilna dela se običajno izvajajo med obdobjem največje porabe električne energije vsake sezone in se merijo neposredno z uporabo klešč na ampermetru. Trenutna vrednost mora biti 70 do 80 % nazivnega toka transformatorja. Če preseže to območje, to pomeni preobremenitev in jo je treba takoj prilagoditi.

(3) Preskus napetosti. Območje nihanja napetosti mora biti znotraj ±5 % nazivne napetosti. Če preseže to območje, je treba uporabiti stikalo za nastavitev napetosti, da bo napetost znotraj navedenega območja. Na splošno se napetost priključka sekundarnega navitja in napetost priključka končnega uporabnika merita z voltmetrom.

(4) Preskus izolacijske upornosti. Za ohranitev 80kva 3-faznih močnostnih transformatorjev 415v do 11kv v normalnem delovnem stanju je treba opraviti preskus izolacijske upornosti, da se prepreči staranje izolacije in nesreče. Med preskusom poskusite ustaviti delovanje transformatorja in z megohmetrom izmerite vrednost izolacijskega upora transformatorja. Izmerjena upornost ne sme biti manjša od 70 % prejšnje izmerjene vrednosti. Pri izbiri megaommetra lahko nizkonapetostna tuljava uporablja nivo napetosti 500 V.
