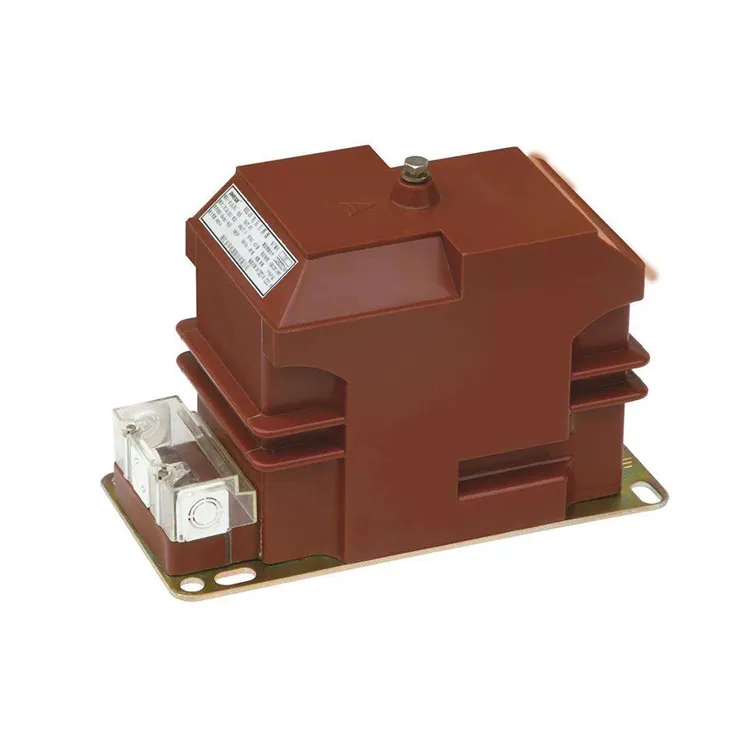

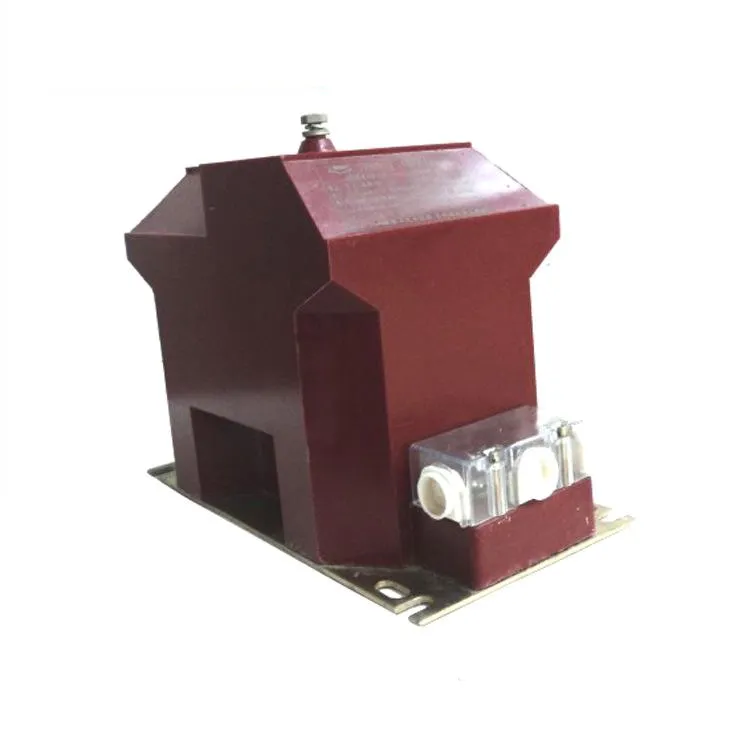

Srednjenapetostni potencialni transformator iz smole v stikalnih napravah

Srednjenapetostni potencialni transformator iz smole, katerega funkcija je enako podobna transformatorju za distribucijo električne energije, je zasnovan za pretvorbo napetosti. Vendar močnostni transformatorji prilagodijo napetost predvsem za omogočanje učinkovitega prenosa in distribucije električne energije, običajno z zmogljivostjo, ocenjeno v kVA ali MVA, medtem ko potencialni transformatorji služijo meritvi in ​​zaščiti. glavna funkcija srednjenapetostnega potencialnega transformatorja iz smole je oskrba z delovno močjo merilnih instrumentov in zaščitnih relejev, da se omogoči natančno spremljanje omrežne napetosti, moči in porabe energije. Potencialni transformatorji zagotavljajo tudi kritičen vnos za zaščitne sheme za zaščito sredstev visoke vrednosti, kot so daljnovodi, motorji in močnostni transformatorji med okvarami. Zaradi teh funkcij,potencialni transformatorjiso zasnovani z razmeroma majhnimi zmogljivostmi, običajno le nekaj VA do več deset VA in redko presegajo 1000 VA.

Tehnične specifikacije:

Pogosta vprašanja o izdelku:

V: Kakšna je funkcija srednjenapetostnega potencialnega transformatorja iz smole v stikalni napravi?

O: Potencialni transformator se uporablja za znižanje napetosti primarnega sistema na standardizirano nižjo vrednost, ki jo je mogoče varno napajati v merilne instrumente, števce energije in zaščitne releje. V srednjenapetostnih stikalnih napravah potencialni transformatorji iz smole zagotavljajo galvansko izolacijo med primarnim napetostnim sistemom in sekundarnimi napetostnimi krmilnimi vezji, da se zagotovi tako natančnost kot varnost operaterja.

V: Zakaj je za srednjenapetostne potencialne transformatorje prednostna tehnologija ulivanja smole?

O: PT-ji, uliti s smolo, uporabljajo epoksidno smolo kot izolacijski in inkapsulacijski material. Ta tehnologija zagotavlja odlično električno izolacijo, visoko mehansko trdnost, odpornost proti vlagi in prahu ter močno zaščito pred delno razelektritvijo. Posledično so potencialni transformatorji iz smole še posebej primerni za uporabo stikalnih naprav v zaprtih prostorih, kjer sta kompaktna zasnova in zanesljivost dolge življenjske dobe kritični.

V: Kakšne so tipične vrednosti napetosti za srednjenapetostne PT-je iz smole?

O: Srednjenapetostni potencialni transformatorji iz smole so na splošno zasnovani za sisteme od 3,6 kV do 36 kV, kar je odvisno od zasnove stikalne naprave. Sekundarna izhodna napetost je običajno standardizirana na 100 V ali 110 V, kar je nivo napetosti med fazo in fazo, ali 100/√3 V ali 110/√3 V, kar je nivo napetosti med fazo in nevtralno, v skladu s standardi IEC.
